Instrukcja obsługi prasy do zaciskania przewodów SAMWAY S51

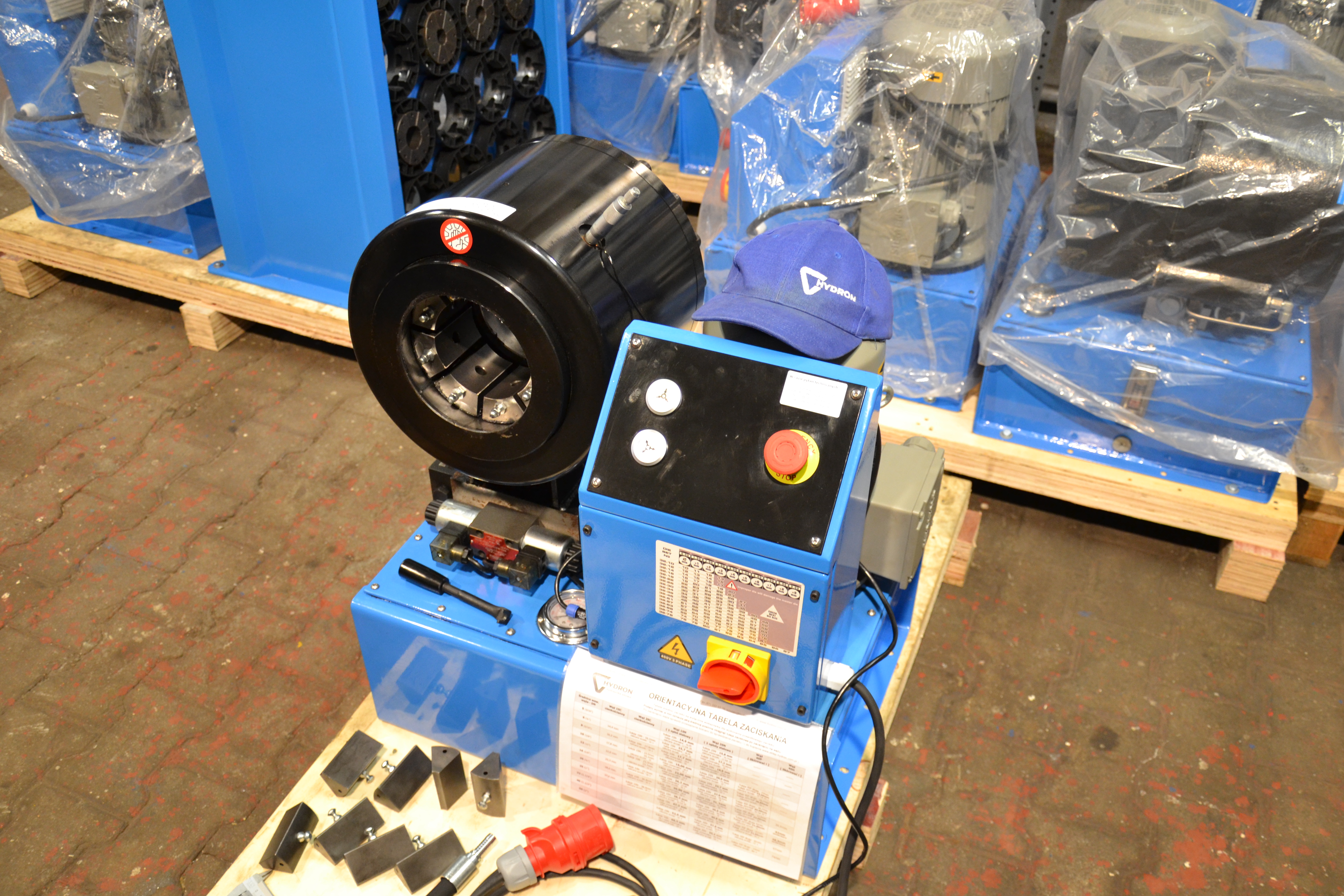

Zakuwarka S51
Po podłączeniu maszyny do źródła zasilania wtyczką 16A-6h (wtyczka 5 bolcowa okrągła) sprawdzamy kierunek obrotów silnika.
Sprawdzenie średnicy zaciskania węża
Porada: Zakuwanie węża DN10 2SN zakuwarka S51. Podczas pierwszego zakucia musisz wiedzieć jaki to wąż. Na wężach znajdują się oznaczenia ich parametrów. Jeśli nie potrafisz odczytać wartości na wężu po pierwsze zmierz za pomocą suwmiarki wewnętrzną średnicę węża. Następnie ustal wzrokowo ile posiada wewnątrz uzwojeń stalowych tzw. oplotów. Kolejno dobierz odpowiednią tulejkę oraz łącznik do węża. Następnie sprawdź w orientacyjnej tabeli zakuwania na jaki wymiar ma zostać zakuty wąż. Przykład: Wąż DN 10 mm ( 3/8 cala) 2SN - wąż dwuoplotowy. Znając parametry węża szukamy w orientacyjnej tabeli zaciskania wartość na jaką mamy zakuć wąż. W przypadku węża DN 10 2SN w tabeli odczytujemy wartość 20,6 mm.
Dobór odpowiednich szczek zaciskowych
Następnie dobieramy najbardziej zbliżone szczęki do parametru 20,6 mm stosując zasadę, że rozmiar szczęk musi być mniejszy od wartości 20,6 mm. W tym przypadku są to szczęki o rozmiarze 19 mm. Kolejno stosując proste działanie matematyczne tzn. 20,6 mm - 19 mm = 1,6 mm. Różnica po odjęciu tych wartości daje nam parametr jaki mamy ustawić na mikrometrze czyli w tym przypadku 1,6 mm. Po założeniu szczęk numer 19 przystępujemy do ustawienia na mikrometrze wartości 1,6 mm. Pokrętłem mikrometru ustawiamy żądaną wartość. Mikrometr przed ustawieniem powinien być wyzerowany. Wyzerowanie polega na ustawieniu pokrętła w pozycji kiedy cyfra 0 schodzi się z cyfrą 0. Obracając pokrętło mikrometru w prawo ustawiamy 1,6 mm i przystępujemy do zakucia węża. Pamiętaj aby zakuć tulejkę na wężu dwukrotnie. Podczas pierwszego zakucia powstaje karb na tulejce, który musimy zniwelować poprzez kolejne zakucie. Czynność tą wykonujemy poprzez obrócenie tulejki na wężu tak aby szczeki docisnęły w tym miejscu powstały karb.
Ustawianie mikrometru:
Dwa pełne obroty pokrętłem mikrometru dają wartość 1. Mikrometr znajduje się w górnej części głowicy.
Zakładanie szczęk w zakuwarce S51
Wyciąganie szczęk z zakuwarki S51
Porada:
W zakuwarce S51 wyciągamy i osadzamy szczęki za pomocą klucza. Każdy rodzaj szczęk ma swoją numerację wybitą na szczękach. Szczękę osadzamy przy pomocy klucza ,który zakładamy na pin w szczękach głównych. Po odciągnięciu - zluzowaniu pina szczęka bez żadnych oporów zostaje osadzona w otworze. Po zabraniu klucza pin w szczęce ,którą stosujemy zaskakuje w zamku szczęk głównych.
