Jak sprawdzić poprawność zakucia przewodu hydraulicznego ?

W jaki sposób sprawdzić, czy waż hydrauliczny jest prawidłowy zaciśnięty ?

Bardzo często osoby, które dopiero uczą się zakuwać przewody hydraulicznego pytają się w jaki sposób sprawdzić, czy przewód hydrauliczny jest prawidłowo zaciśnięty ? Odpowiedzi na te pytania jest kilka, możemy m.in

• sprawdzić wymiar zewnętrzny tulejki zaciskowej
• sprawdzić przewężenie wewnątrz zaciśniętej końcówki
• przetestować przewód na stole do testowania węży ( tutaj więcej info o stołach do prób ciśnieniowych )

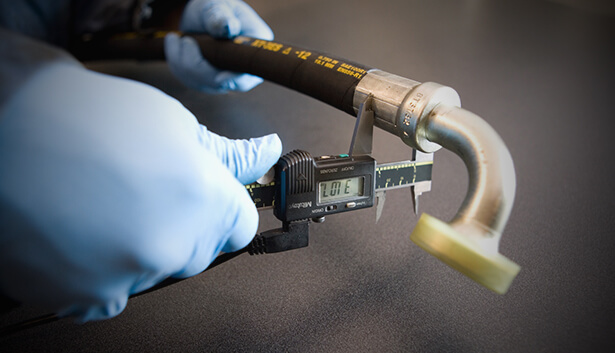

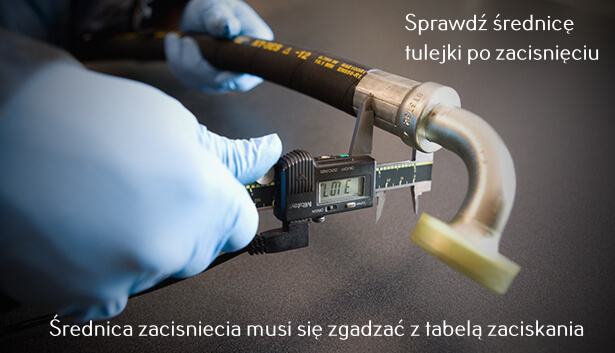

Sposób 1 : sprawdzanie średnicy zaciskania tulejki zaciskowej

Każdy zakuwacz otrzymuje od nas tabelę zaciskania, w której widzi na jaką średnicę należy zacisnąć tulejkę zaciskową na końcówce aby wąż był prawidłowo zacisnięty. W tym sposobie wystarczy zmierzyć średnicę zewnętrzną tulejki ( już po zaciśnięciu ) i sprawdzić czy osiągnelismy wymaganą średnicę : jeżeli w tabeli jest np 20,6mm a my po zaciśnięciu węża osiągnelismy 21,6mm to oznacza, że tulejka jest niedociśnięta i powinniśmy docisnąć aby uzyskać wymaganą średnicę 20,6mm lub mniejszą ( nie należy przesadzać ponieważ przewód zacisnięty zbyt mocno może nie mieć przelotu ! ) Pamiętaj, że różni dostawcy mogą mieć różne tabele zaciskania !

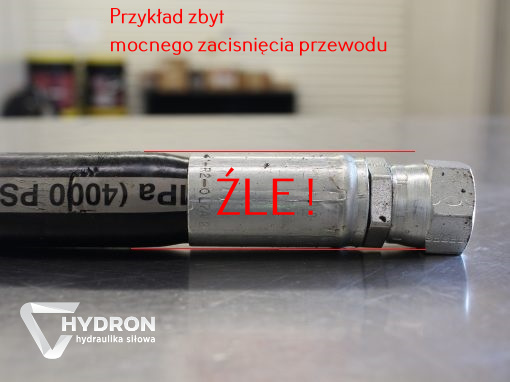

Przykład zbyt mocnego zaciśniecia węża hydraulicznego

Sposób 2 : sprawdzenie przewężenia końcówki po zaciśnięciu

W tym sposobie musimy się zaopatrzyć w wiertła ( np zestaw wierteł ) Kiedys stosowalismy sprawdziny do zacisku węży ale ze względu na różnorodnosc producentów i dostepnych końcówek, które różnią się czasami średnicą wewnętrzną sprawdziany te nie zdają egzaminu i lepszym rozwiązaniem jest stosowanie wieerteł. W wielkim skrócie : dobieramy najbardziej dopasowane wiertło do średnicy wewnętrznej końcówki przed zacisnięciem > Po zacisnięciu to samo wiertło nie powinno przejść co oznacza, że tuleja zaciskowa jest prawidłowo zaciśnieta i spowodowała przewężenie końcówki ( zmniejszenie średnicy ). Opis tej metody znajdziemy w materiale o sprawdzianach do zacisku węzy.

Sposób 3 : przetestować przewód na stole do badań.

Sposób 3 jest najbardziej kosztownym ale i najlepszym sposobem sprawdzenia poprawności zakucia przewodu. Zakuty przewód podłączamy do stołu testującego a następnie włączamy ciśnienie i sprawdzamy czy przewód nie ma przecieków itp.

Poniżej filmik pokazujący sprawdzenie ciśnieniowe zakutego przewodu
