PODSTAWOWE INFORMACJE TECHNICZNE :

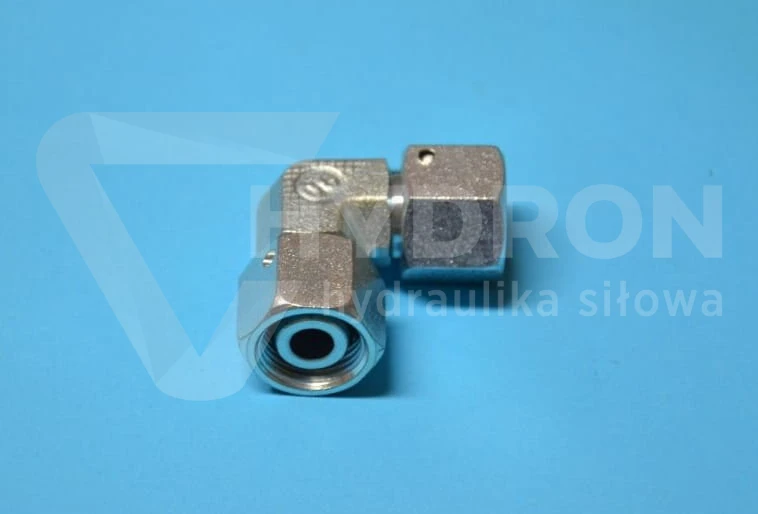

Kolanko AA 90° M18X1,5 12L
5
Dane techniczne
| Typ złącza | kolanko |
| Gwint 1 | M18x1,5 |
| Gwint 1 ( mm ) | 17,6-17,9zew./16,2-16,6wew. |
| Gwint 2 | M18X1,5 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 400 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg CAST | 308104 |
Opis
Kolanko AA 90° M18X,15 12L
ZŁĄCZKA KOLANKOWA NAKRĘTNA AA, METRYCZNA 330bar [Elbow swivel adaptor AA, meteric ]
Wykonanie według DIN 2353
Złącze z dwoma ruchomymi nakrętkami stosowane w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L, oraz ciężkiej S.
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Dodatkowe dane:
Średnica gwintu M18x1,5
Średnica wewnętrzna [mm]: 16,2 - 16,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu: 10mm
Gwint z jednej strony: wewnętrzny metryczny 18x1,5
Gwint z drugiej strony: wewnętrzny metryczny 18x1,5
Ciśnienie nominalne: 180bar
Ciśnienie maksymalne: 230bar
Wersja: lekka
oznaczenie wg Cast: 308104
Złącze kolankowe obustronnie nakrętne z gwintem metrycznym / Elbow adapter with double swivel nut - thread metric parallel

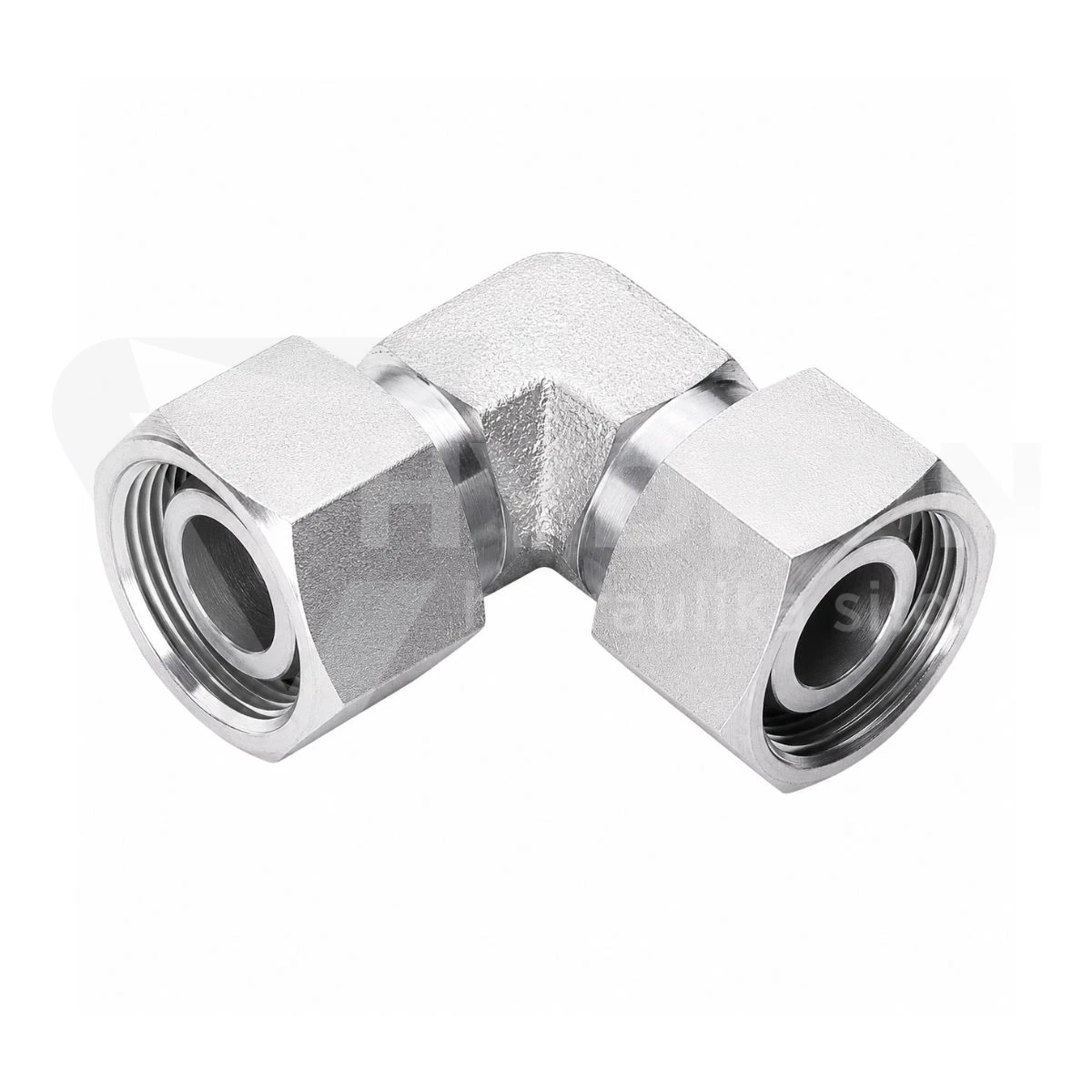

Zdjęcie poglądowe ze względu na różny proces
technologiczny złączka może zostać dostarczona w innej wersji
wizualnej.
