PODSTAWOWE INFORMACJE TECHNICZNE :

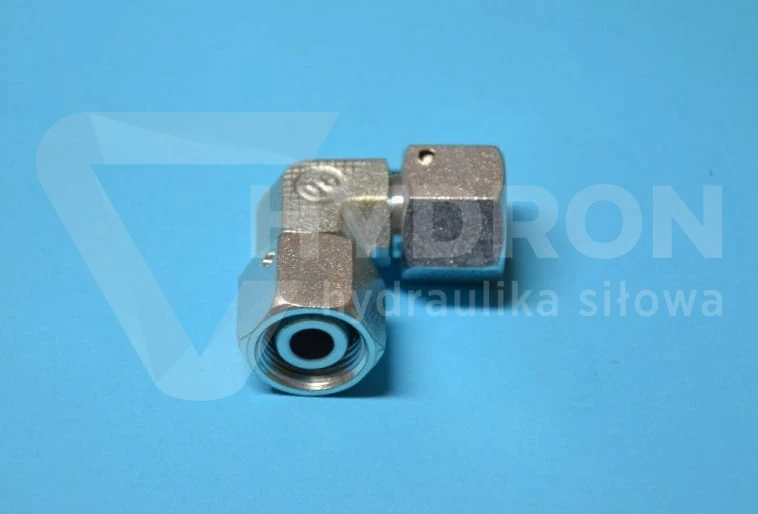

Kolanko AA 90° M22X1,5 15L
Dane techniczne
Typ złącza | kolanko |
Gwint 1 | M22x1,5 |
Gwint 1 ( mm ) | 21,6-21,9zew./20,2-20,6wew. |
Gwint 2 | M22X1,5 |
Przeznaczenie | jako złączka ( łączenie ) |
Ciśnienie pracy | 350 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | brak danych |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg CAST | 308106 |
Kolanko AA 90° M22X,15 15L
ZŁĄCZKA KOLANKOWA NAKRĘTNA AA, METRYCZNA 275 Bar [Elbow swivel adaptor AA, meteric ]
Wykonanie według DIN 2353
Złącze z dwoma ruchomymi nakrętkami stosowane w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L, oraz ciężkiej S.
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Dodatkowe dane:
Średnica gwintu M22X1,5
Średnica wewnętrzna [mm]: 20,2-20,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu:
Gwint z jednej strony: wewnętrzny metryczny 22X1,5
Gwint z drugiej strony: wewnętrzny metryczny 22X1,5
Ciśnienie nominalne: 250bar
Wersja: lekka
oznaczenie wg Cast: 308106

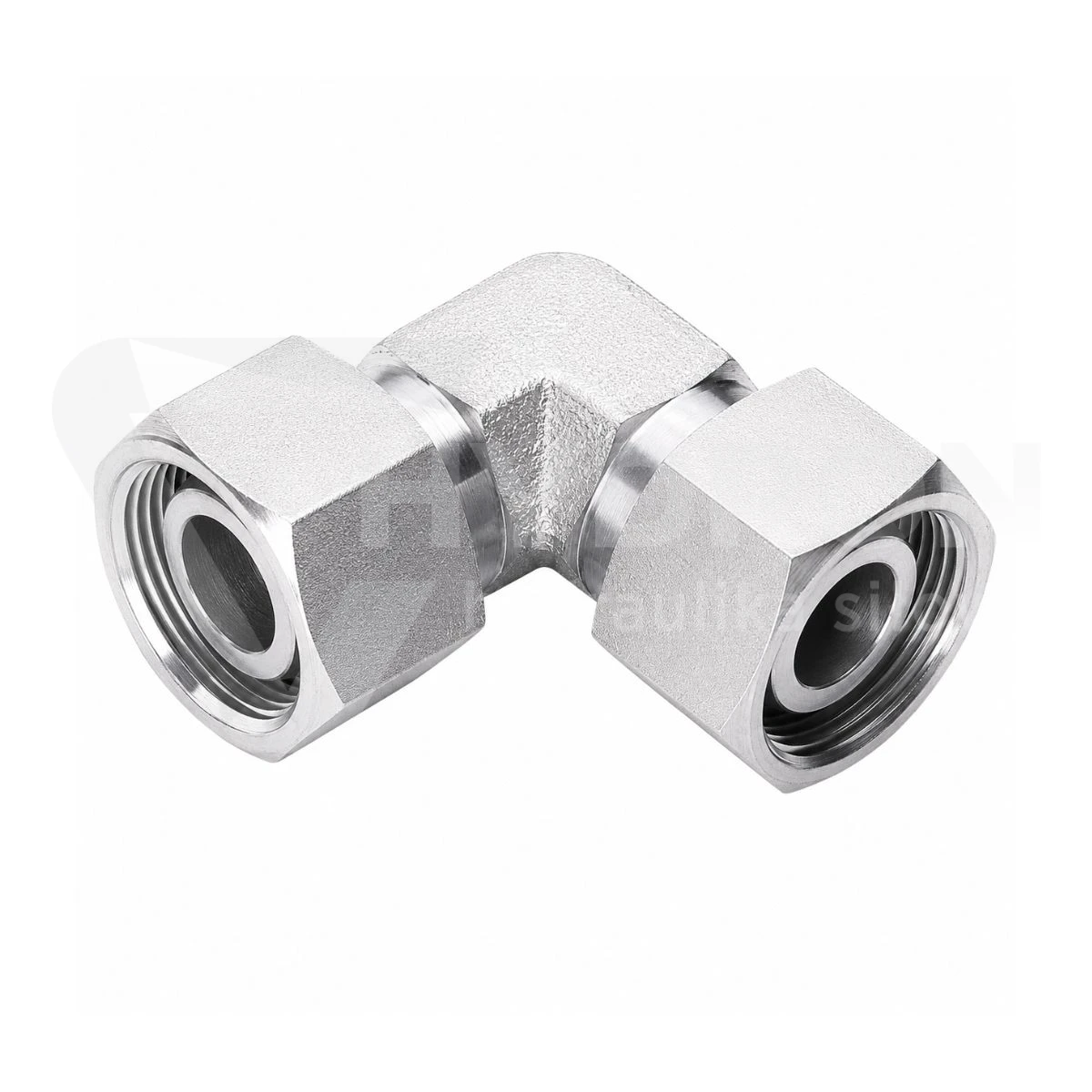

Złącze kolankowe obustronnie nakrętne z gwintem metrycznym / Elbow adapter with double swivel nut - thread metric parallel
Zdjęcie poglądowe ze względu na różny proces
technologiczny złączka może zostać dostarczona w innej wersji
wizualnej.
