Kolanko AB 90° BSP 3/8" Z
5
Dane techniczne
| Typ złącza | kolanko |
| Rozmiar gwintu 1 | 3/8" BSP |
| Rozmiar gwintu 1 w milimetrach | 16,3-16,6zew./14,9-15,4wew. |
| Rozmiar gwintu 2 | 3/8" BSP |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 400 bar |
| Norma wykonania | Złącza BSP BS5200 / ISO 8434-6 |
| Polska Norma | PN-65 M73142 Przyłączki kolankowe |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | 60090606 3/8 GZ/GW |
| Oznaczenie wg CAST | 306403 |
| Oznaczenie alternatywne | XEW 3/8"GZ X 3/8"GW BSP |
Opis

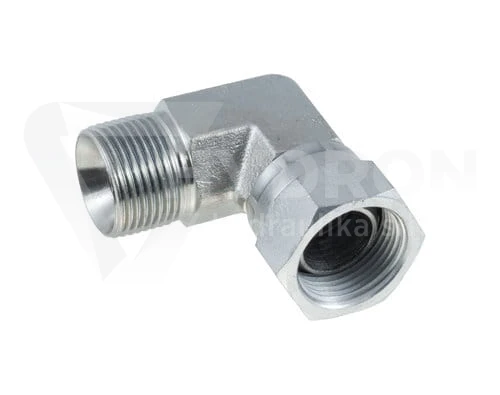

Kolanko AB 90° BSP 3/8" Z
Kolanko z jednej strony zakończone jest ruchomą nakrętką, zaś z drugiej gwintem zewnętrznym. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Złącze przeznaczone jest do łączenia dwóch przewodów.
Dane techniczne:
Gwint z jednej strony: zewnętrzny calowy BSP 3/8''
Gwint z drugiej strony: wewnętrzny calowy BSP 3/8"
Typ cieczy: olej hydrauliczny
Stal automatowa, ocynkowana.
Oznaczenie alternatywne: XEW 3/8"

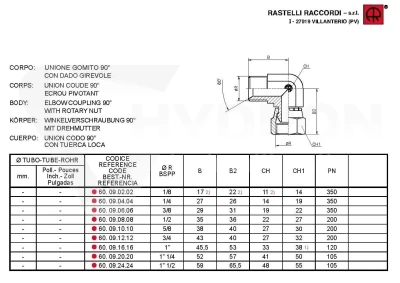

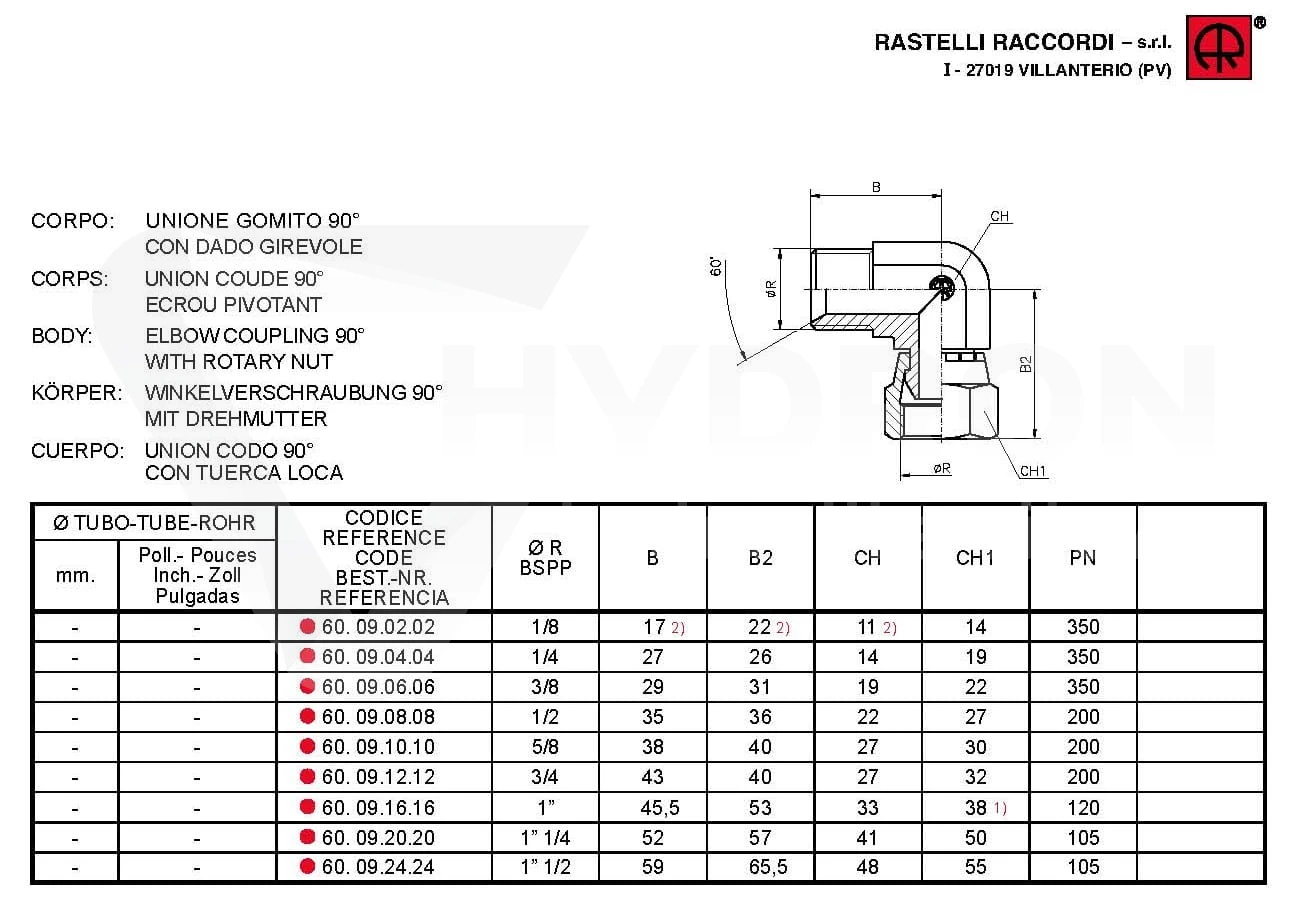

Oznaczenie wg Rastelli-Raccordi: 60.09.06.06

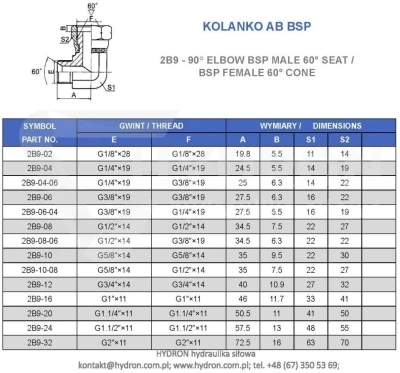

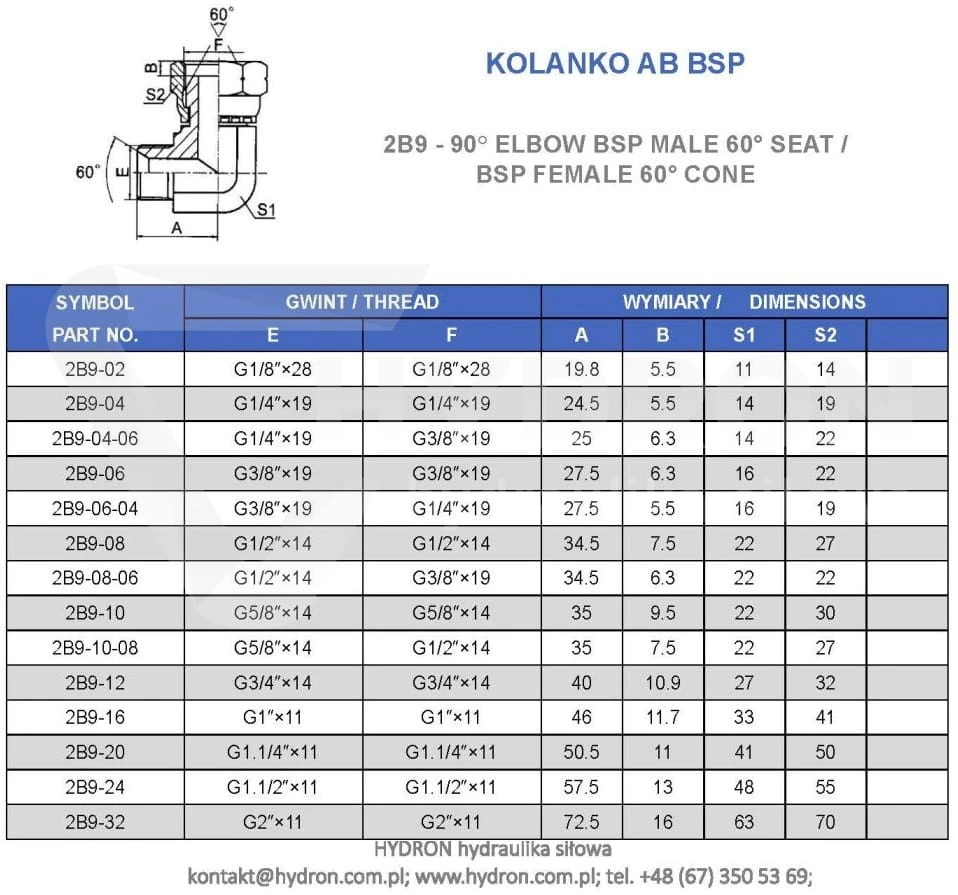

Symbol : 2B9-06
oznaczenie wg Cast : 306403
Ciśnienie pracy : 350 bar
Złącze kolanowe nakrętne z gwintem BSP
Elbow adapter with swivel nut - thread BSP parallel
Złącze kątowe Typ: 60.09

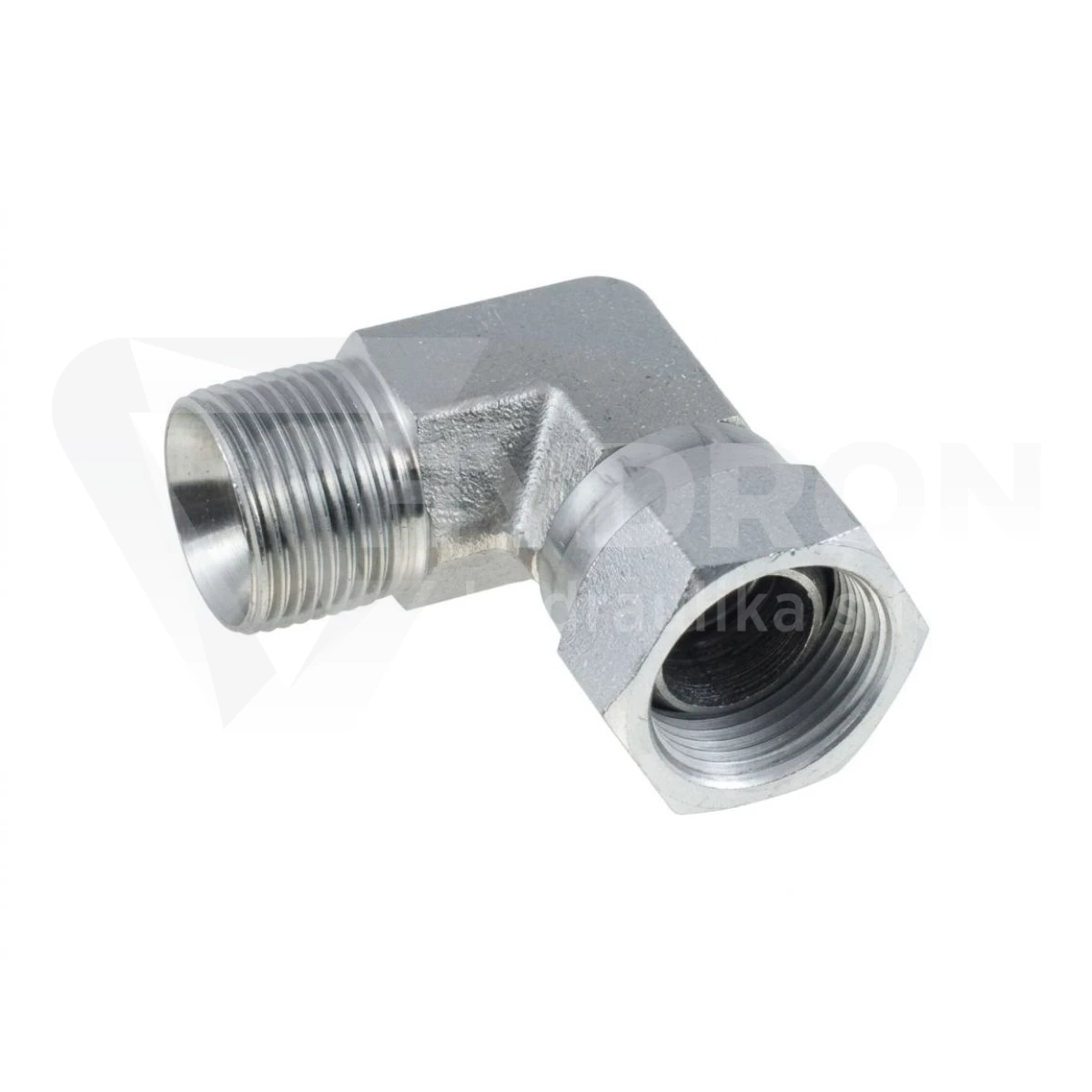

Zdjęcie poglądowe ze względu na różny proces
technologiczny złączka może zostać dostarczona w innej wersji
wizualnej.
