Kolanko AB 90° M14x1,5 8L
5
Dane techniczne
| Typ złącza | kolanko hydrauliczne |
| Rozmiar gwintu 1 | M14x1,5 |
| Rozmiar gwintu 1 w milimetrach | 15,6-15,9zew./14,2-14,6wew. |
| Rozmiar gwintu 2 | M14X1,5 |
| Gwint gwintu 2 w milimetrach | 15,6-15,9zew./14,2-14,6wew. |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 315 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73143 Złączki kolankowe |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN119-8L |
| Oznaczenie wg VITILLO | LME08LFE08L.1 |
| Oznaczenie wg CAST | 604205.1 |
| Oznaczenie wg PARKER ERMETO | EW08LOMD |
| Oznaczenie alternatywne | 2C9-14 |
Opis

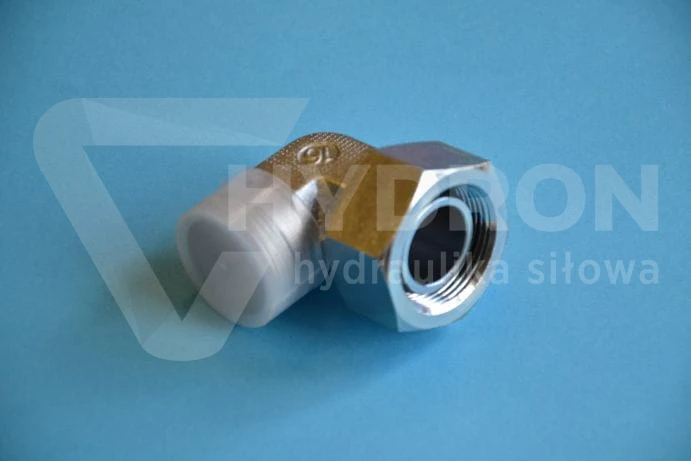

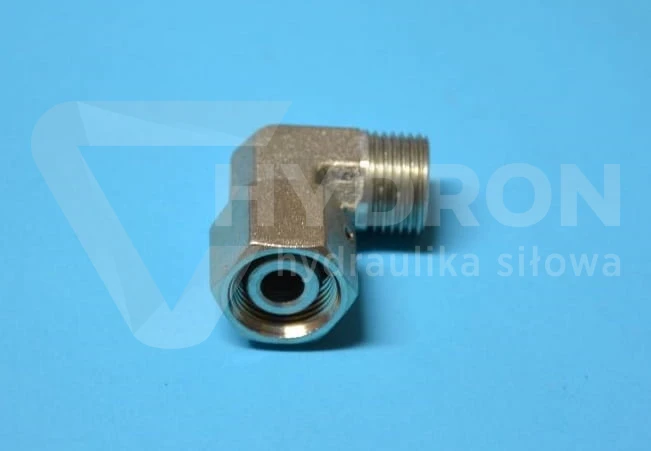

Kolanko AB 90° M14x1,5 8L
Złącze kolankowe - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Dodatkowe dane:
Średnica gwintu M14X1,5
Średnica zewnętrzna [mm]: 13,6-13,9
Średnica wewnętrzna [mm]: 12,2-12,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu:
Gwint z jednej strony: zewnętrzny metryczny 14X1,5
Gwint z drugiej strony: wewnętrzny metryczny 14X1,5
Ciśnienie nominalne: 315bar
Wersja: lekka
oznaczenie wg Cast : 604205.1
oznaczenie wg Rastteli Raccordi : TN119-8L
oznaczenie wg Parker Ermeto: EW08LOMD
oznaczenie wg Vitillo: LME08LFE08L.1
oznaczenie alternatywne: 2C9-14
Złącze kolankowe nakrętne
Adjustable male stud elbow
Złacze kątowe z nakrętką Typ: Tn 119
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
