PODSTAWOWE INFORMACJE TECHNICZNE :
Kolanko AB 90° M16x1,5 8S
Dane techniczne
| Typ złącza | kolanko |
| Gwint 1 | M16x1,5 |
| Gwint 1 ( mm ) | 15,6-15,9zew./14,2-14,6wew. |
| Gwint 2 | M16X1,5 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 630 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN119-8S |
| Oznaczenie wg CAST | 604215.1 |
| Oznaczenie wg PARKER ERMETO | EW08SOMD |
Opis

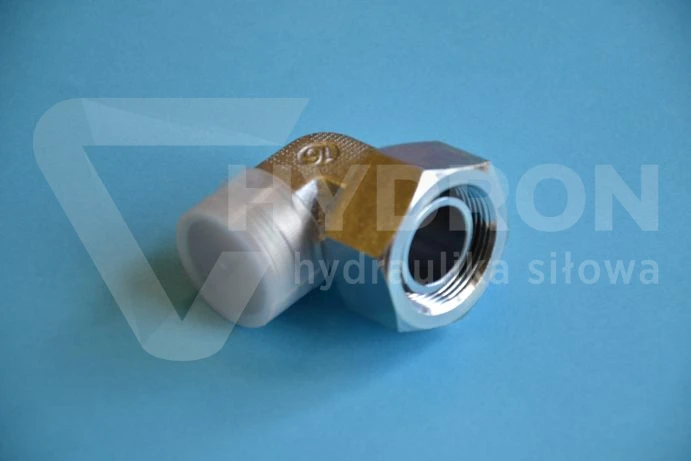

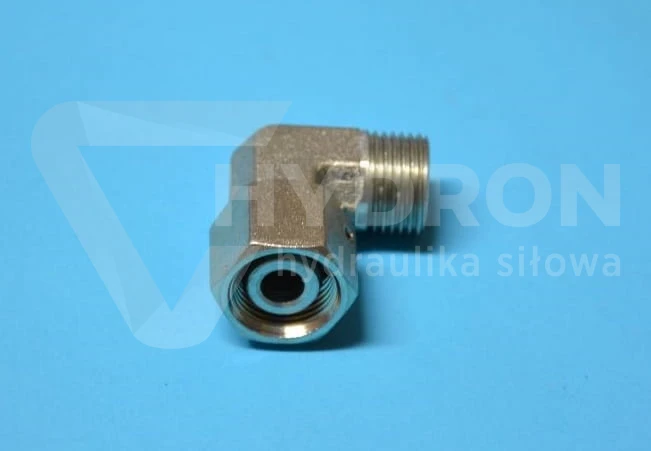

Kolanko AB 90° M16x1,5 8S
Złącze kolankowe - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Dodatkowe dane:
Średnica gwintu M16X1,5
Średnica zewnętrzna [mm]: 15,6-15,9
Średnica wewnętrzna [mm]: 14,2-14,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu:
Gwint z jednej strony: zewnętrzny metryczny 16X1,5
Gwint z drugiej strony: wewnętrzny metryczny 16X1,5
Ciśnienie nominalne: 630bar
Wersja: ciężka
oznaczenie wg Cast : 604215.1
oznaczenie wg Rastelli Raccordi: TN119-8S
oznaczenie wg Parker Ermeto: EW08SOMD
Złącze kolankowe nakrętne
Adjustable male stud elbow
Złacze kątowe z nakrętką Typ: Tn 119
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
