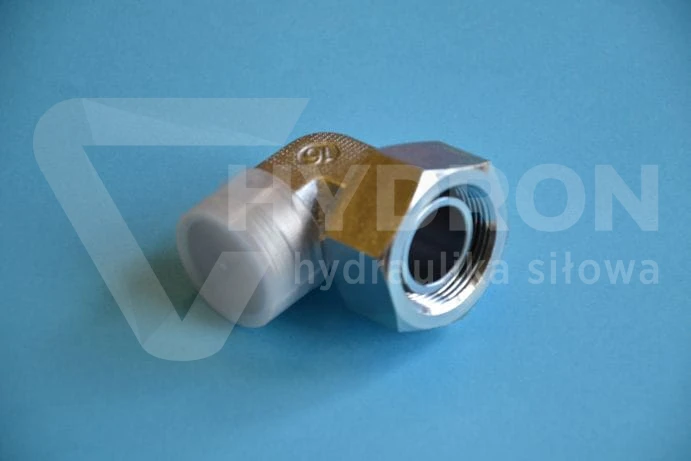

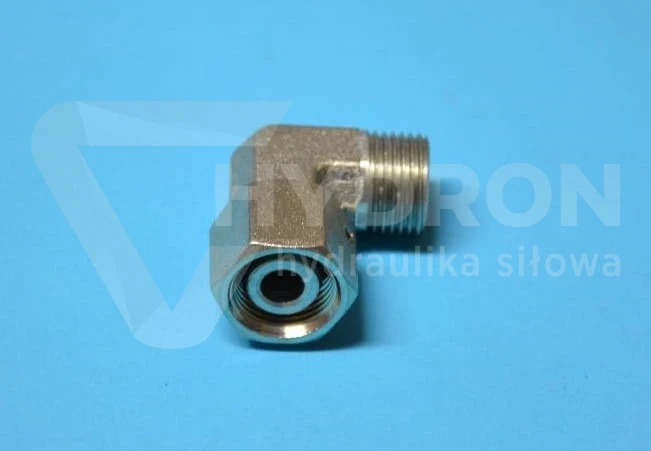

Kolanko AB M22x1,5 15L

ZŁĄCZKA KOLANKOWA NAKRĘTNA AB, METRYCZNA
Elbow swivel adaptor AB, meteric
Złącze kolankowe - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Dodatkowe dane:
Średnica gwintu M22X1,5
Średnica zewnętrzna [mm]: 21,6-21,9
Średnica wewnętrzna [mm]: 20,2-20,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu:
Gwint z jednej strony: zewnętrzny metryczny 22X1,5
Gwint z drugiej strony: wewnętrzny metryczny 22X1,5
Ciśnienie nominalne: 250bar
Wersja: lekka
