PODSTAWOWE INFORMACJE TECHNICZNE :

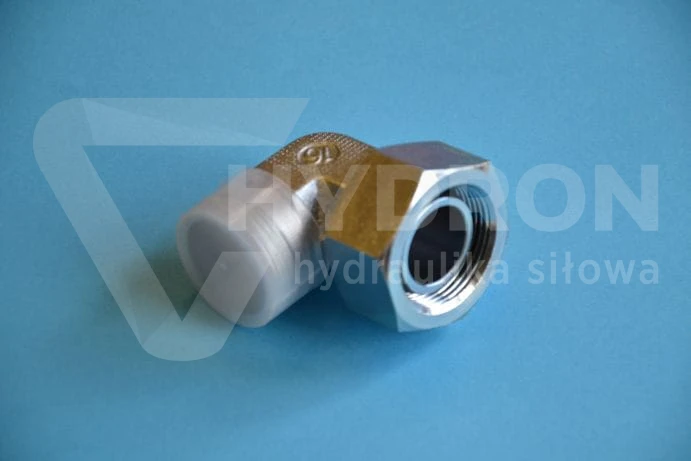

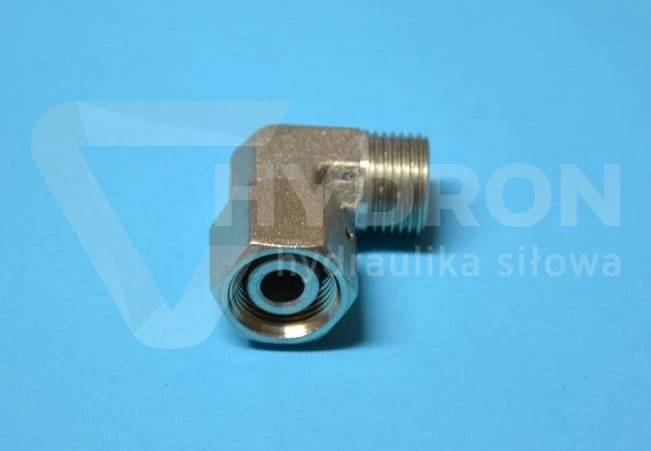

Kolanko AB 90° M24x1,5 16S

Dostępność: towar na magazynie
Cena: 27,11 zł 27.11
Cena netto: 22,04 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Kod produktu: AB M24/M24 16S
Kod EAN: 2000010012572

Dane techniczne

Typ złącza kolanko
Gwint 1 M24x1,5
Gwint 1 ( mm ) 23,6-23,9zew./22,2-22,6wew.
Gwint 2 M24X1,5
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma brak danych
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN119-16S
Oznaczenie wg CAST 604219.1
Oznaczenie wg PARKER ERMETO EW16SOMD
Oznaczenie alternatywne XEW 16-S
Opis

Kolanko AB 90° M24x1,5 16S

Złącze  kolankowe  - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka  stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod  kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie,  leśnictwie, budownictwie i  przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Dodatkowe dane:

Średnica gwintu M24X1,5

Średnica zewnętrzna [mm]: 23,6-23,9

Średnica wewnętrzna [mm]: 22,2-22,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu:

Gwint z jednej strony: zewnętrzny metryczny 24X1,5

Gwint z drugiej strony: wewnętrzny metryczny 24X1,5

Ciśnienie nominalne: 400bar

Wersja: ciężka

oznaczenie wg Cast : 604219.1

oznaczenie wg Rastteli Raccordi : TN119-16S

oznaczenie wg Parker Ermeto: EW16SOMD

Złącze kolankowe nakrętne

Adjustable male stud elbow

Złacze kątowe z nakrętką Typ: Tn 119


Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
