PODSTAWOWE INFORMACJE TECHNICZNE :
Kolanko BB 90° M10x1 06LL
Dane techniczne
Typ złącza | kolanko |
Gwint 1 | M10x1 |
Gwint 1 ( mm ) | 9,7-9,9zew./8,2-8,6 wew. |
Gwint 2 | M10X1 |
Przeznaczenie | jako złączka ( łączenie ) |
Ciśnienie pracy | 315 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | PN-65 M73143 Złączki kolankowe |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg CAST | 103804.1 |
Oznaczenie wg PARKER ERMETO | W06LL |

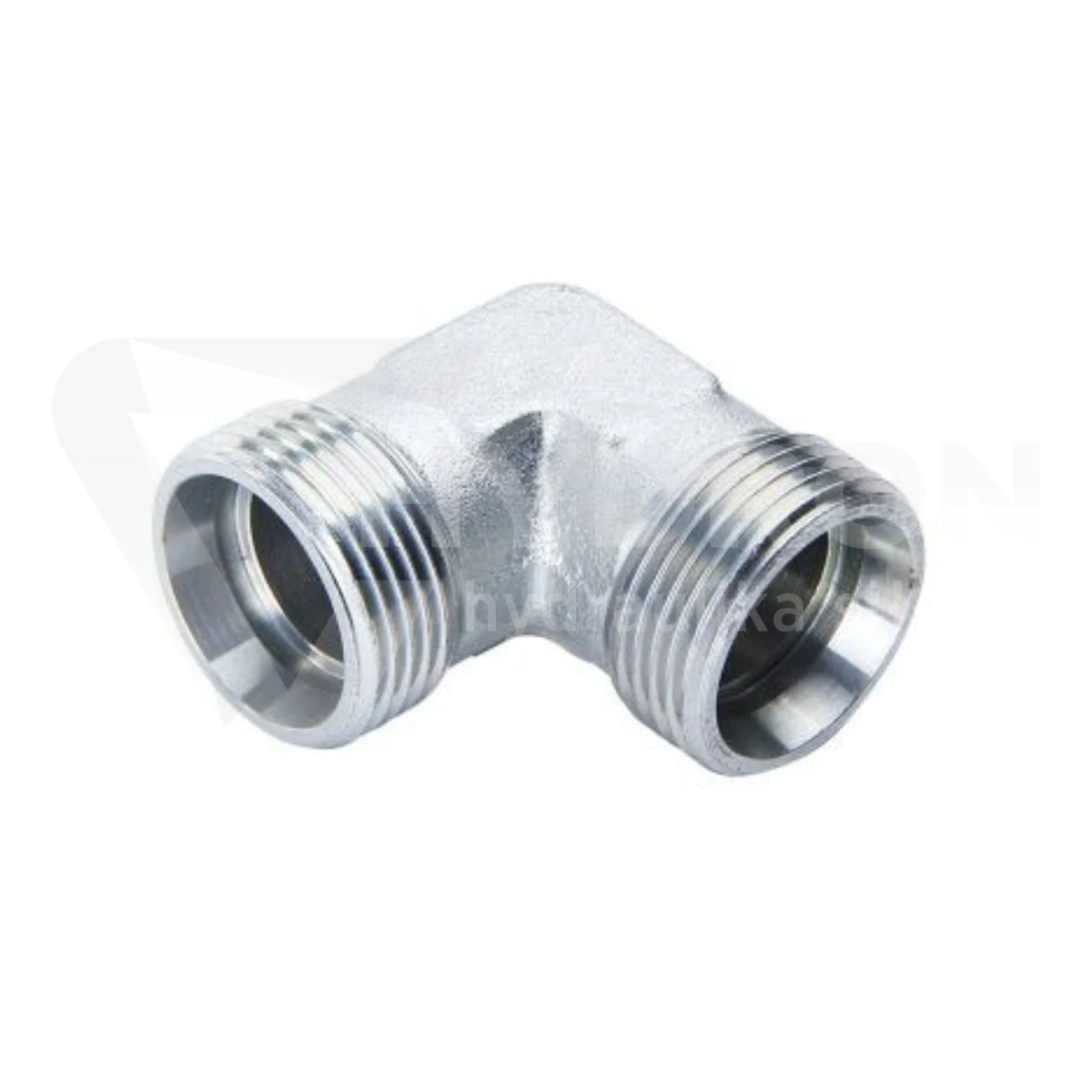

Kolanko BB 90° M10x1 06LL
Equal elbow
ZŁĄCZKA KOLANKOWA BB, METRYCZNA, KORPUS ZŁĄCZKI KOLANKOWEJ BB METRYCZNY
[ Elbow adaptor BB, metric ]
Wykonane według Polskiej Normy : PN-65/M-73143
Wykonanie według DIN 2353
Złącze z dwoma gwintami to zewnętrznymi popularna złączka stosowana przy połączeniach przewodów elastycznych oraz rurowych pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane!
oznaczenie wg CAST : 103804.1
oznaczenie wg Rastelli Raccordi: Tn99-6LL
oznaczenie wg Parker Ermeto: W06LL
Złączka kolankowa / Końcówki EO ze stożkiem 24°
Złącze kątowe typ: Tn99
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
