Kolanko BB 90° M22X1,5 14S
5
Dane techniczne
| Typ złącza | kolanko hydrauliczne |
| Rozmiar gwintu 1 | M22x1,5 |
| Rozmiar gwintu 1 w milimetrach | 21,6-21,9zew./20,2-20,6wew. |
| Rozmiar gwintu 2 | M22X1,5 |
| Gwint gwintu 2 w milimetrach | 21,6-21,9zew./20,2-20,6wew. |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 630 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73143 Złączki kolankowe |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN99-14S |
| Oznaczenie wg VITILLO | LME14S.1 |
| Oznaczenie wg CAST | 103818.1 |
| Oznaczenie wg PARKER ERMETO | XW 14-S | W14S |
| Oznaczenie alternatywne | 1D9-22 |
Opis
Kolanko BB 90° M22X1,5 14S
Equal elbow
ZŁĄCZKA KOLANKOWA BB, METRYCZNA, KORPUS ZŁĄCZKI KOLANKOWEJ BB METRYCZNY
[ Elbow adaptor BB, metric ]
Wykonane według Polskiej Normy : PN-65/M-73143
Wykonanie według DIN 2353
Złącze z dwoma gwintami to zewnętrznymi popularna złączka stosowana przy połączeniach przewodów elastycznych oraz rurowych pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane!
oznaczenie wg Ermetto : XW 14-S | W14S
oznaczenie wg Rastelli-Raccordi : TN99-14S
oznaczenie wg Cast : 103818.1
oznaczenie wg Vitillo: LME14S.1
SYMBOL : 1D9-22
Złącze kątowe typ: Tn99
Złączka kolankowa / Końcówki EO ze stożkiem 24°
nypel 90 stopni

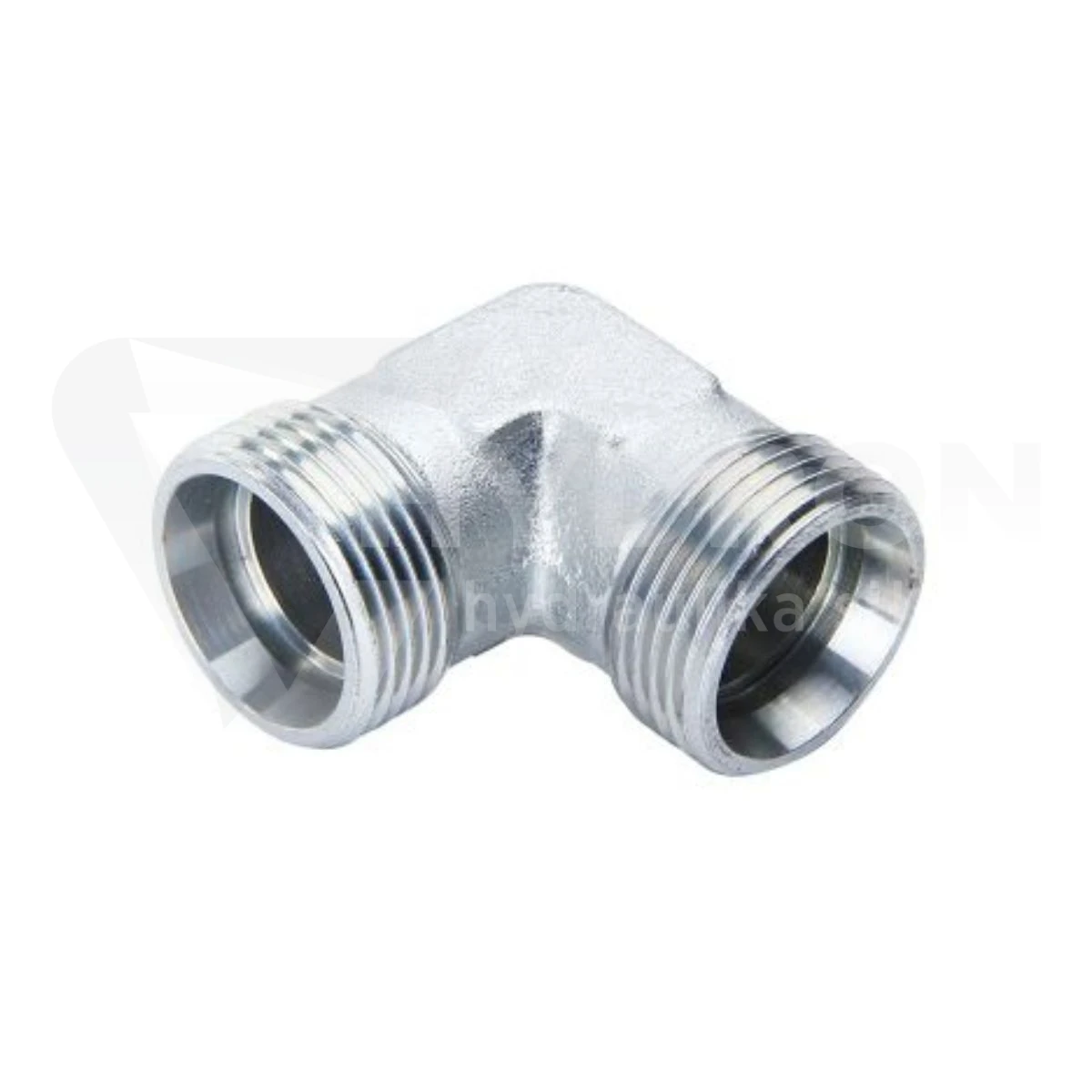

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
