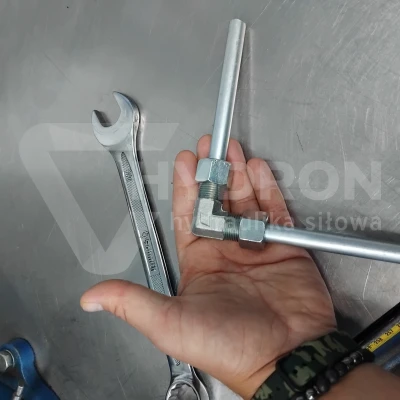

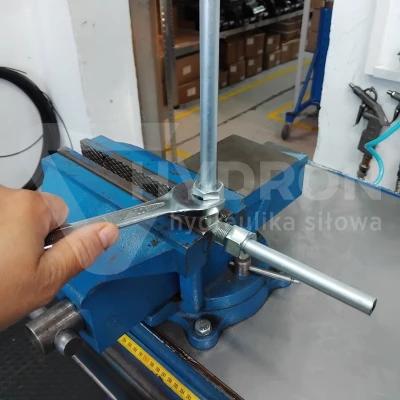

Kolanko BB 90° M24X1,5 16S
5
Dane techniczne
| Typ złącza | kolanko hydrauliczne |
| Rozmiar gwintu 1 | M24x1,5 |
| Rozmiar gwintu 1 w milimetrach | 23,6-23,9zew./22,2-22,6wew. |
| Rozmiar gwintu 2 | M24X1,5 |
| Gwint gwintu 2 w milimetrach | 23,6-23,9zew./22,2-22,6wew. |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 630 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73143 Złączki kolankowe |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN99-16S |
| Oznaczenie wg VITILLO | LME16S.1 |
| Oznaczenie wg CAST | 103819.1 |
| Oznaczenie wg PARKER ERMETO | XW 16-S | W16S |
| Oznaczenie alternatywne | 1D9-24 |
Opis

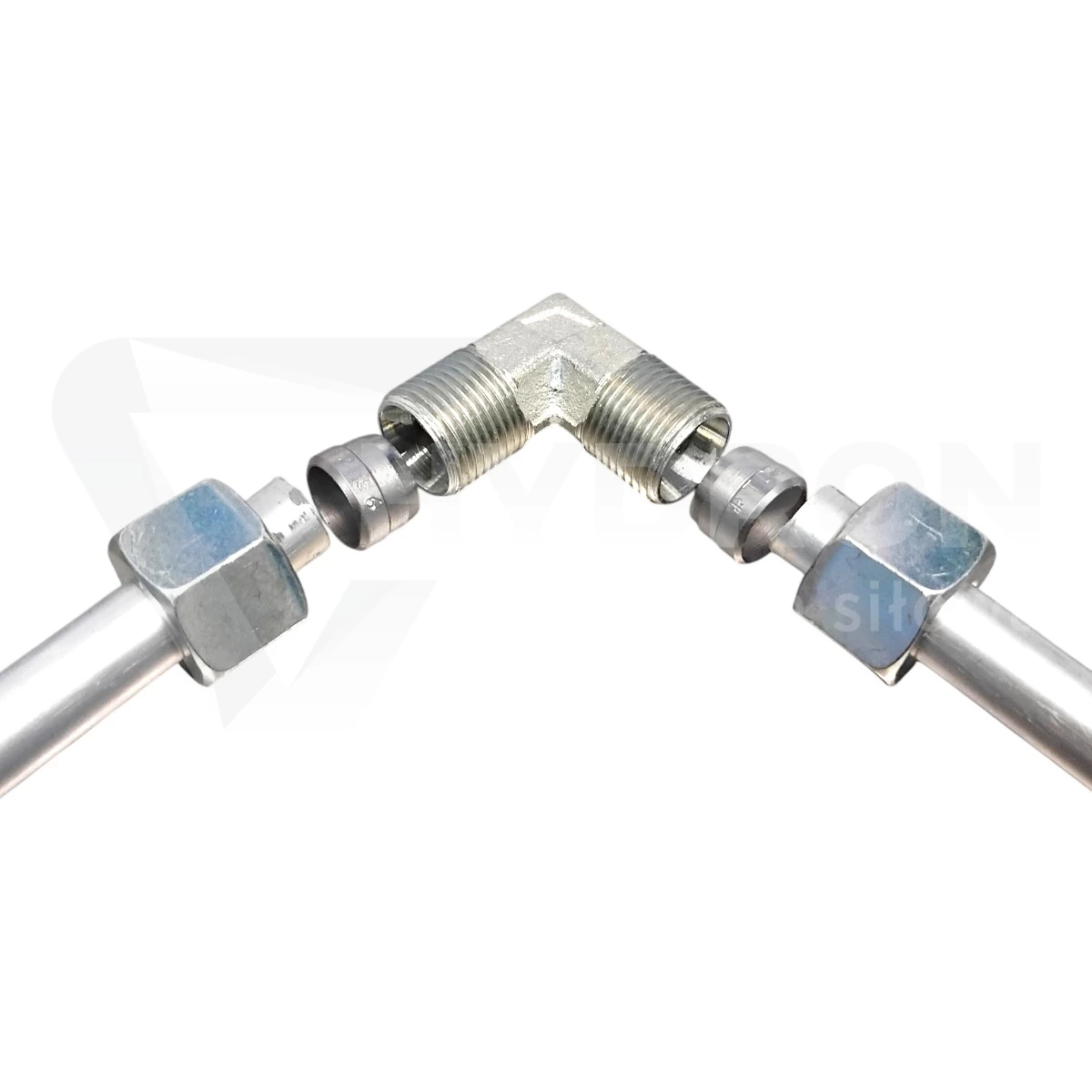

Kolanko BB 90° M24×1,5 16S
Złączka kolankowa BB do połączeń rurowych pod kątem prostym w instalacjach hydrauliki siłowej
Kolanko BB 90° M24×1,5 Ø16S to wytrzymała złączka hydrauliczna przeznaczona do pracy w instalacjach wysokociśnieniowych, gdzie wymagane jest stabilne i szczelne połączenie przewodów pod kątem prostym. Jej konstrukcja oparta na stożku 24° zgodnym z normą DIN 2353 zapewnia wysoką niezawodność i łatwość montażu. Element został wykonany z jednolitej odkuwki stalowej bez lutowania, co zwiększa jego trwałość. Dzięki pokryciu cynkiem w pasywacji białej złączka jest odporna na korozję, co pozwala na jej długotrwałe użytkowanie nawet w trudnych warunkach przemysłowych.
Kluczowe cechy:
-
Kolanko 90° z gwintami zewnętrznymi M24×1,5
-
Stożkowe połączenie 24° zgodne z DIN 2353
-
Monolityczna konstrukcja bez spawów i lutów
-
Odporność na korozję dzięki cynkowaniu białemu
-
Stosowane w hydraulice siłowej i przemysłowych układach ciśnieniowych
Specyfikacja techniczna:
-
Typ złączki: kolanko BB 90°
-
Gwint: M24×1,5
-
Średnica nominalna: Ø16S
-
Norma wykonania: DIN 2353 / PN-65/M-73143
-
Materiał: stal automatowa
-
Powłoka: ocynk biały (pasywacja)
-
Symbol: 1D9-24
-
Odpowiedniki:
-
Ermetto: XW 16-S | W16S
-
Rastelli-Raccordi: TN99-16S
-
Cast: 103819.1
-
Vitillo: LME16S.1
-
-
Typ końcówki: EO, stożek 24°
⚠ Uwaga: Zdjęcie poglądowe – rzeczywisty wygląd złączki może się różnić w zależności od serii produkcyjnej
