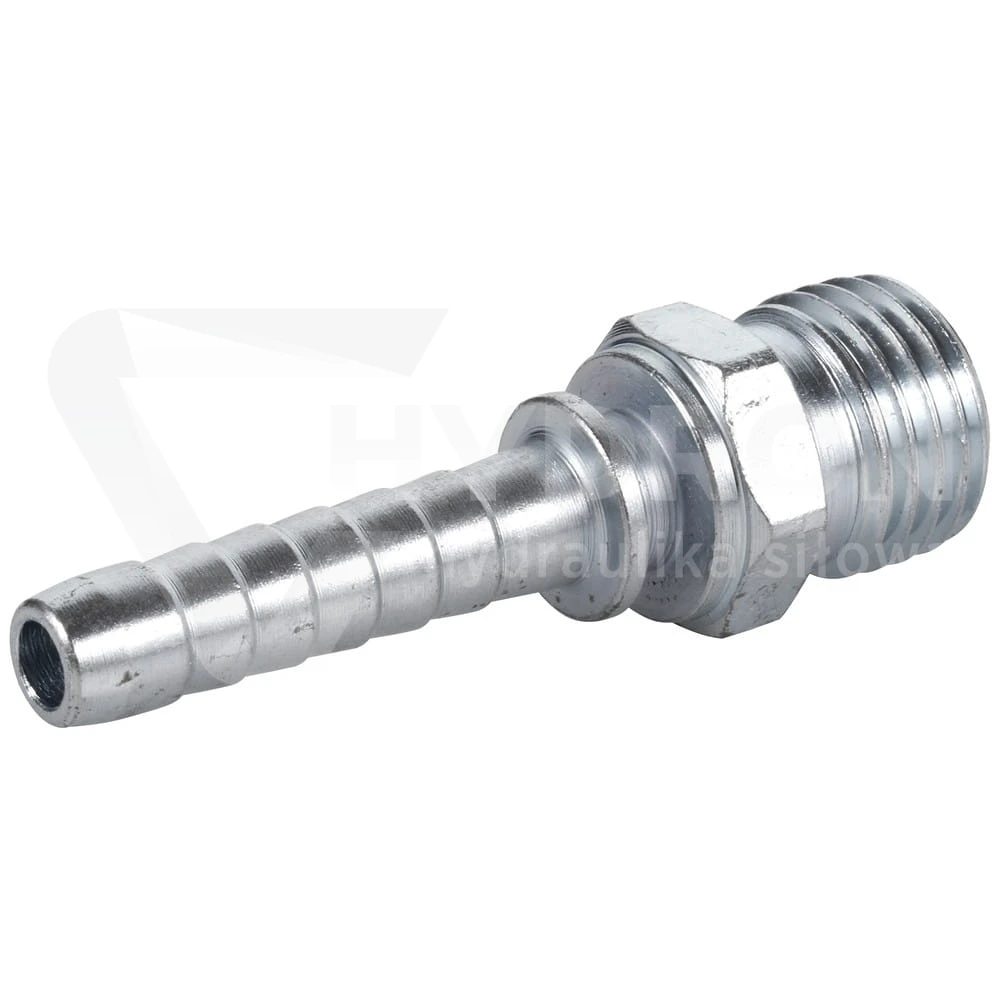

Końcówka CES DN13.16S M24x1,5
Dane techniczne
Średnica węża (wewnętrzna) Ø | Fi 13 mm = DN12/13 ( 1/2" ) |
Wersja końcówki | końcówka prosta węża |
Rodzaj gwintu | gwint metryczny |
Typ gwintu | gwint zewnętrzny (GZ) |
Rozmiar gwintu | M24x1,5 |
Rozmiar stożka (dla metrycznych) | 16S ( wersja ciężka ) |
Maksymalne ciśnienie końcówki | 420 bar |
Typ uszczelnienia końcówki | na stożku 24° |
Wykonanie | stal automatowa |
Temperatura pracy | -20°C do + 120°C |
Oznaczenie alternatywne | 6052.1300 |
Oznaczenie grupy końcówki | P21 - CEL, CES |
Zabezpieczenie antykorozyjne | ocynk ( w pasywacji białej ) |
Przeznaczenie | zaciskanie na wężach hydraulicznych |
Pasuje do węży | 1SC, 2SC, 1SN, 2SN, 4SP, 4SH |

Końcówka CES DN13.16S M24x1.5
Końcówka CES DN13.16S M24x1.5 to precyzyjnie wykonany element przeznaczony do zaciskania przewodów hydraulicznych. Dzięki gwintowi metrycznemu M24x1.5 i konstrukcji zgodnej ze standardem CES, końcówka ta doskonale sprawdza się w instalacjach wysokociśnieniowych, gwarantując szczelność i trwałość połączenia. Końcówka CES jest przystosowana do przewodów hydraulicznych DN13, co czyni ją uniwersalnym wyborem dla profesjonalnych serwisów i warsztatów zajmujących się hydrauliką siłową. Model z serii 16S cechuje się zwiększoną wytrzymałością, a gwint M24x1.5 umożliwia szybki i bezpieczny montaż. Końcówka ta znajduje zastosowanie wszędzie tam, gdzie istotna jest niezawodność połączenia – zarówno w maszynach budowlanych, jak i układach przemysłowych. Precyzyjne wykonanie zapewnia pełną kompatybilność z tulejkami i innymi elementami układów hydraulicznych. Produkt dostępny jest od ręki i objęty wsparciem technicznym Hydron. Dzięki swojej konstrukcji końcówka CES oferuje precyzyjne dopasowanie i łatwy montaż. Wyróżnia się solidnym wykonaniem z wysokiej jakości stali, odpornej na uszkodzenia mechaniczne i ciśnienie robocze. W ofercie Hydron znajdziesz również szeroki wybór tulejek i zakuwarek kompatybilnych z końcówkami CES. Każdy produkt objęty jest wsparciem technicznym oraz szybką dostawą z naszego magazynu.
Zastosowanie końcówki
Końcówki CES DN13.16S M24x1.5 znajdują zastosowanie w hydraulice siłowej – m.in. w instalacjach maszyn rolniczych, budowlanych, przemysłowych oraz pojazdów specjalistycznych. Idealnie sprawdzają się w przewodach tłocznych i powrotnych, wszędzie tam, gdzie wymagana jest wysoka odporność na ciśnienie robocze i pełna szczelność.
Parametry techniczne:
- Wykonanie: stal automatowa ocynkowana
- Gwint: zewnętrzny M24x1,5
- Typ końcówki / elementu: P21 CES 16S (z gwintem zewnętrznym, wersja ciężka)
- Uszczelnienie: na stożku 24° z oringiem
- Średnica nominalna: DN13 / 13mm / 1/2"
- Maksymalne ciśnienie robocze: 400 bar
- Zastosowanie: do przewodów hydraulicznych wysokociśnieniowych
- Norma: PN-65/M-73140, PN-65/M-73141, DIN 3901, DIN 3902.
- Oznaczenie alternatywne: 6052.1300
- Oznaczenie wg Vitillo: ME0824S16
- Oznaczenie wg Mauili: M11210-08-24
- Oznaczenie wg Rastelli Raccordi: 600611608 / TFMDE16S08
- Oznaczenie wg Cast: 800922
⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, przyłączka może zostać dostarczona w nieco innej wersji wizualnej.
