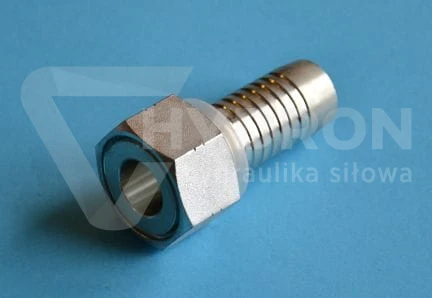

Końcówka K41 ORFS DN20 1.3/16” CATERPILLAR 4SH
5
Dane techniczne
| Średnica węża (wewnętrzna) Ø | Fi 20 mm = DN19/20 ( 3/4" ) |
| Wersja końcówki | końcówka prosta węża |
| Rodzaj gwintu | gwint ORFS ( amerykański ) |
| Typ gwintu | gwint wewnętrzny (GW) |
| Rozmiar gwintu | 1.3/16'' ORFS |
| Maksymalne ciśnienie końcówki | 420 bar |
| Typ uszczelnienia końcówki | płaskie ( czołowe ) |
| Wykonanie | stal automatowa |
| Temperatura pracy | -20°C do + 120°C |
| Oznaczenie wg Cast | 807501 |
| Oznaczenie wg Vitillo | KFORFS1214 |
| Oznaczenie wg Manuli | M42412-12-12 |
| Oznaczenie wg RASTELLI RACCORDI | 600861212 / TIFDO19G12 |
| Oznaczenie alternatywne | 6146.2000 |
| Oznaczenie grupy końcówki | K41 - ORFS |
| Zabezpieczenie antykorozyjne | ocynk ( w pasywacji białej ) |
| Przeznaczenie | zaciskanie na wężach hydraulicznych |
| Pasuje do węży | 1SC, 2SC, 1SN, 2SN, 4SP, 4SH |
Opis
Końcówka K41 ORFS DN20 1.3/16” Caterpillar 4SH
Końcówka hydrauliczna K41 ORFS DN20 1.3/16” w wersji Interlock to wysokiej jakości element przeznaczony do pracy w układach hydraulicznych o wysokim ciśnieniu, zgodny ze standardem ORFS (O-Ring Face Seal). Jest kompatybilna z przewodami hydraulicznymi 4SH i przeznaczona do systemów wymagających wyjątkowej szczelności, takich jak układy hydrauliczne maszyn Caterpillar. Końcówka K41 ORFS DN20 wykonana jest z wysokowytrzymałej stali, co zapewnia jej odporność na ekstremalne ciśnienia oraz długą żywotność. Dzięki zastosowaniu złącza ORFS, uszczelnienie odbywa się za pomocą gumowego pierścienia O-ring, co gwarantuje doskonałą szczelność nawet w trudnych warunkach pracy. Jest przeznaczona do przewodów wysokociśnieniowych typu 4SH, co czyni ją idealnym rozwiązaniem do intensywnie eksploatowanych systemów hydraulicznych. Dzięki zgodności z normami stosowanymi w układach Caterpillar, jest idealnym wyborem dla użytkowników poszukujących sprawdzonych i trwałych rozwiązań.
Zastosowanie końcówki
Końcówka K41 znajduje szerokie zastosowanie w układach hydraulicznych maszyn budowlanych i przemysłowych, zwłaszcza w sprzęcie marki Caterpillar. Jest dedykowana do układów wymagających najwyższej niezawodności i odporności na przecieki, m.in. w koparkach, ładowarkach i innych maszynach ciężkich. Może być stosowana zarówno w hydraulice mobilnej, jak i przemysłowej.
Parametry techniczne:
- Średnica nominalna: DN20
- Gwint: wewnętrzny 1.3/16” ORFS
- Typ końcówki / elementu: ORFS w wersji 4SH na podwójny zamek INTERLOCK
- Zastosowanie: do przewodów 4SH, układy Caterpillar
- Materiał: stal ocynkowana
- Maksymalne ciśnienie robocze: 420 bar
- Norma: ISO 8434-3 (SAE J1453)
- Sposób montażu: Zaciskane na wężu hydraulicznym
- Oznaczenie wg Vitillo: KFORFS1214
- Oznaczenie wg Cast: 807501
- Oznaczenie wg RASTELLI RACCORDI: 600861212 / TIFDO19G12
- Oznaczenie wg Manuli: M42412-12-12
⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, przyłączka może zostać dostarczona w nieco innej wersji wizualnej.
