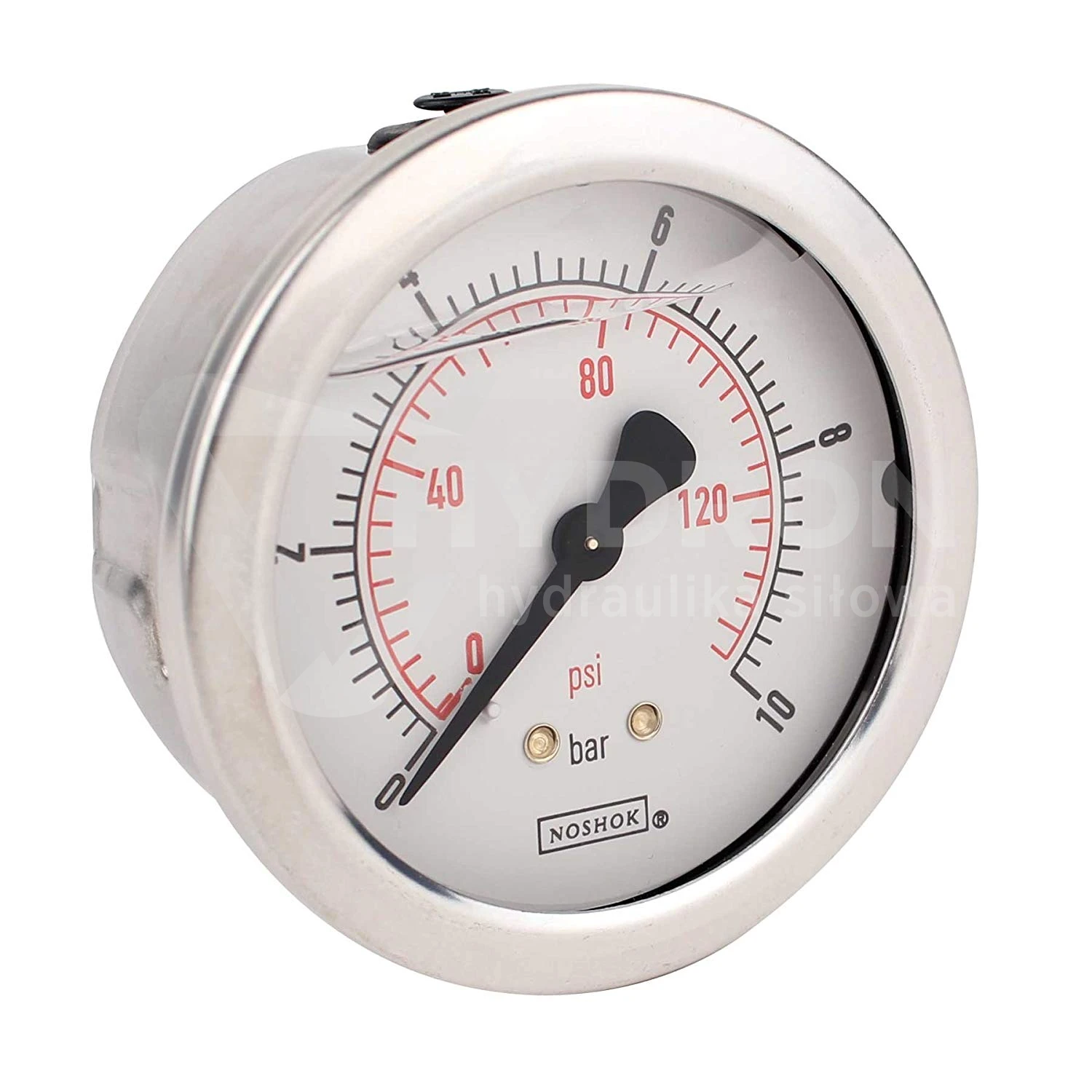

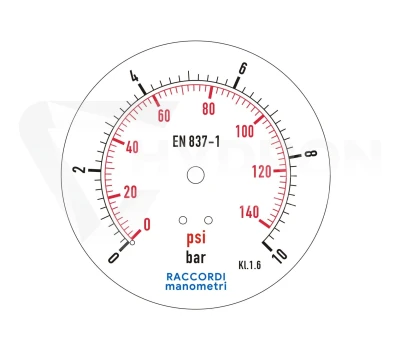

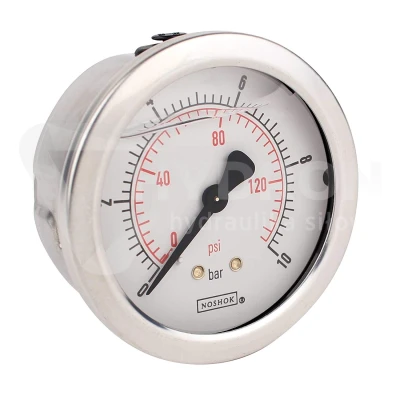

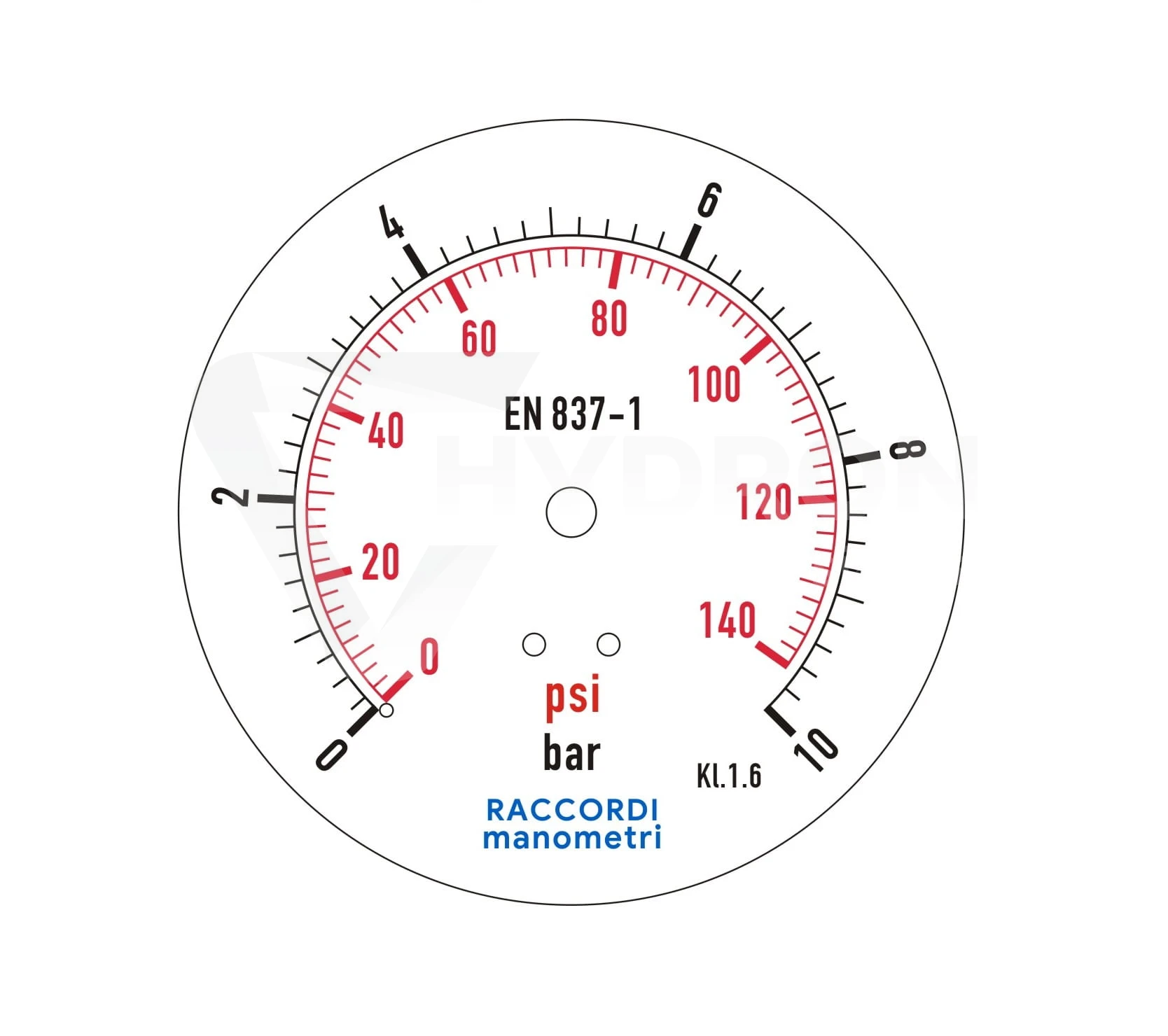

Manometr tylny MG1-100 10 bar gwint 1/2"

Hydron manometr glicerynowy

Manometr MG1-100 z przyłączem tylnym i zakresem do 10 bar służy do precyzyjnego pomiaru ciśnienia cieczy i gazów w układach zamkniętych. Wypełnienie glicerynowe skutecznie tłumi drgania oraz wibracje, zapewniając stabilność wskazań nawet w warunkach intensywnej eksploatacji. Korek kompensacyjny umożliwia wyrównanie ciśnienia wewnętrznego z atmosferycznym.

Przyrząd wyposażony jest w rurkę Bourdona, stalową obudowę oraz przezroczystą szybę z odpornego tworzywa sztucznego. Przeznaczony do pracy z mediami nie reagującymi ze stopami miedzi.

Zastosowanie

Stosowany w środowiskach narażonych na wstrząsy i wibracje. Odpowiedni do gazów oraz cieczy nielepkich, agresywnych i niekrystalizujących – idealny do zastosowań przemysłowych, hydraulicznych i pneumatycznych.

Specyfikacja techniczna

• Konstrukcja: EN 837-1

• Rozmiar nominalny: 100 mm

• Klasa dokładności: 1,6

• Zakres pomiarowy: od 0 - 10 bar

• Ciśnienie robocze: stałe – 3/4 x pełen zakres; zmienne – 2/3 x pełen zakres; pomiar chwilowy – pełen zakres

• Dopuszczalna temperatura: otoczenie -20...+60 °C; medium max. +60 °C

• Stopień ochrony: IP 65 wg EN 60529 / IEC 529

• Przyłącze procesowe: stop miedzi, gwint zewnętrzny lub radialny G 1/2

• Mechanizm: stop miedzi

• Podzielnia: białe tworzywo z kołkiem oporowym

• Wskazówka: czarne tworzywo sztuczne

• Szyba: przezroczyste tworzywo sztuczne

• Obudowa: stal nierdzewna

• Pokrywa: zawalcowana, stal nierdzewna

• Płynne wypełnienie: gliceryna 99,7 %

⚠ Uwaga

• Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, produkt może zostać dostarczony w nieco innej wersji wizualnej.

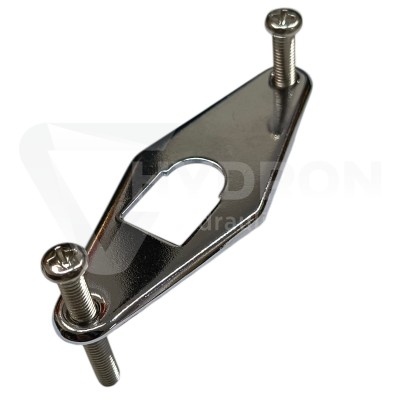

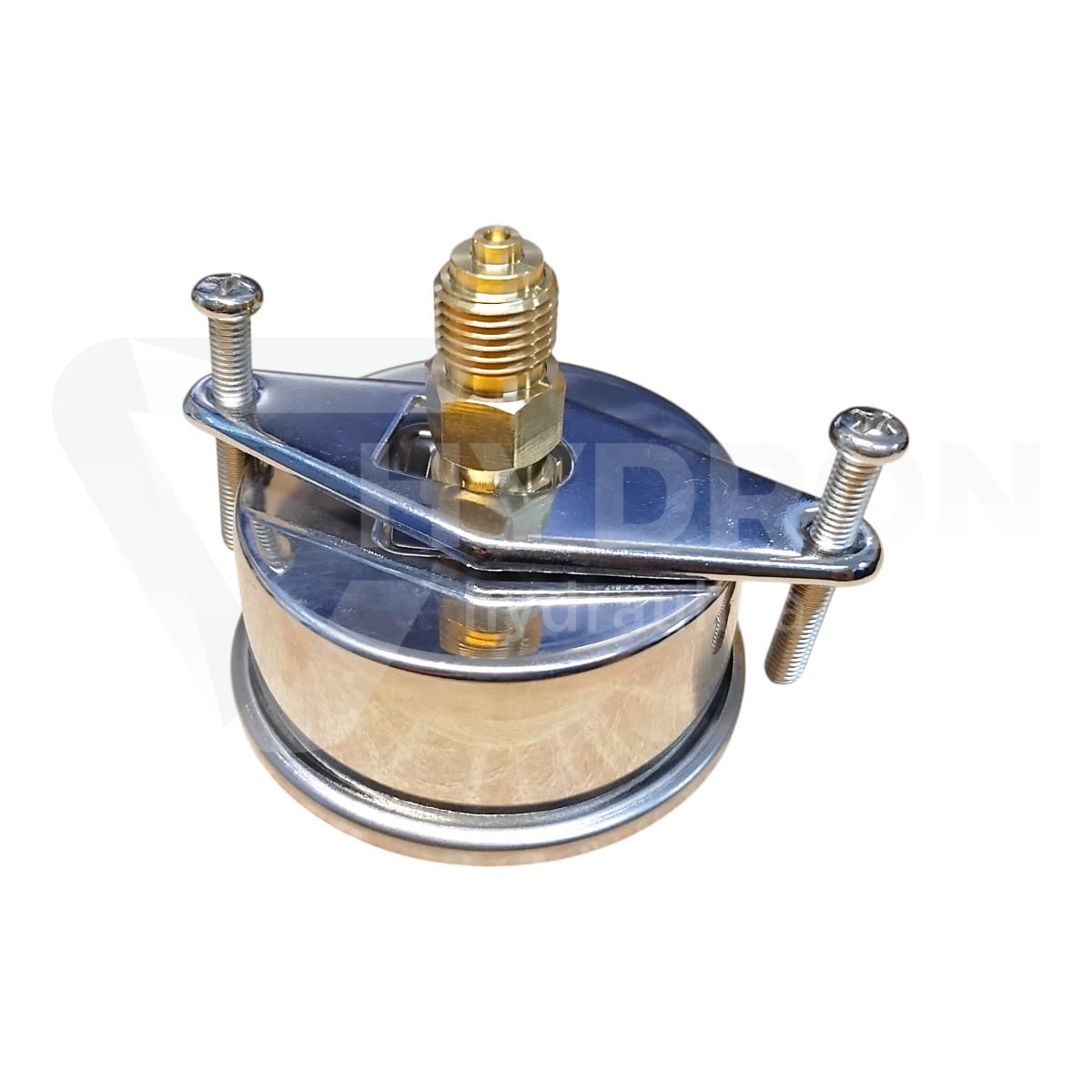

• Do manometru można opcjonalnie dodać: obejma (dla wersji z wyjściem tylnym) oraz osłona gumowa
