PODSTAWOWE INFORMACJE TECHNICZNE :
Manometr dolny radialny MG1-63 1000 bar gwint 1/4"
Dane techniczne
Ciśnienie | 1000 bar |
Średnica tarczy | 63mm (standard) |
Klasa dokładności | 1,6 |
Gwint | 1/4" BSP |
Przyłącze | dolne ( radialne ) |
Szyba | przezroczyste tworzywo sztuczne |
Wypełnienie | płynna gliceryna 99,7% |
Obudowa | stal nierdzewna |
Dopuszczalna temperatura | -20...+60 °C |
Przeznaczenie | pomiar ciśnienia w układzie |
Konstrukcja | EN 837-1 |

Manometry służy do pomiaru ciśnienia cieczy w
układach zamkniętych.
Wypełnione gliceryną dzięki czemu są odporne na
wstrząsy i wibracje.
Wyposażone są w korek służący do wyrównywania
ciśnienia wewnątrz manometru z ciśnieniem atmosferycznym.
Pomiar ciśnienia
gazów i płynów nie reagujących ze stopami miedzi.
Manometr 63mm z rurką Bourdona z płynnym wypełnieniem oraz obudową ze stali nierdzewnej...
Zastosowanie: do pracy przy wstrząsach i
wibracjach; do gazów i
mediów ciekłych i agresywnych
niekrystalizujących
Konstrukcja: EN 837-1
Rozmiar nominalny: 63
mm
Klasa dokładności: 1,6
Zakres pomiarowy: od 0 ... 1000
bar
Ciśnienie robocze: stałe - 3/4 x pełen zakres; zmienne - 2/3 x
pełen
zakres; pomiar chwilowy - pełen zakres
Dopuszczalna temperatura:
otoczenie -20...+60 °C; medium max. +60 °C
Stopień ochrony: IP 65 wg EN
60529 / lEC 529
Przyłącze procesowe: stop miedzi, gwint zewnętrzny dolny lub
radialny G 1/4 B, M12x1,5 SW 14
Mechanizm: stop miedzi
Podzielnia: białe
tworzywo z kołkiem oporowym
Wskazówka: czarne tworzywo sztuczne
Szyba:
przezroczyste tworzywo sztuczne
Obudowa: stal nierdzewna
Pokrywa:
zawalcowana, stal nierdzewna
Płynne wypełnienie: gliceryna 99,7
%
Opcjonalnie: obejma (tylko dla wyjścia tylnego); osłona gumowa
Waga:
225g +/-5%

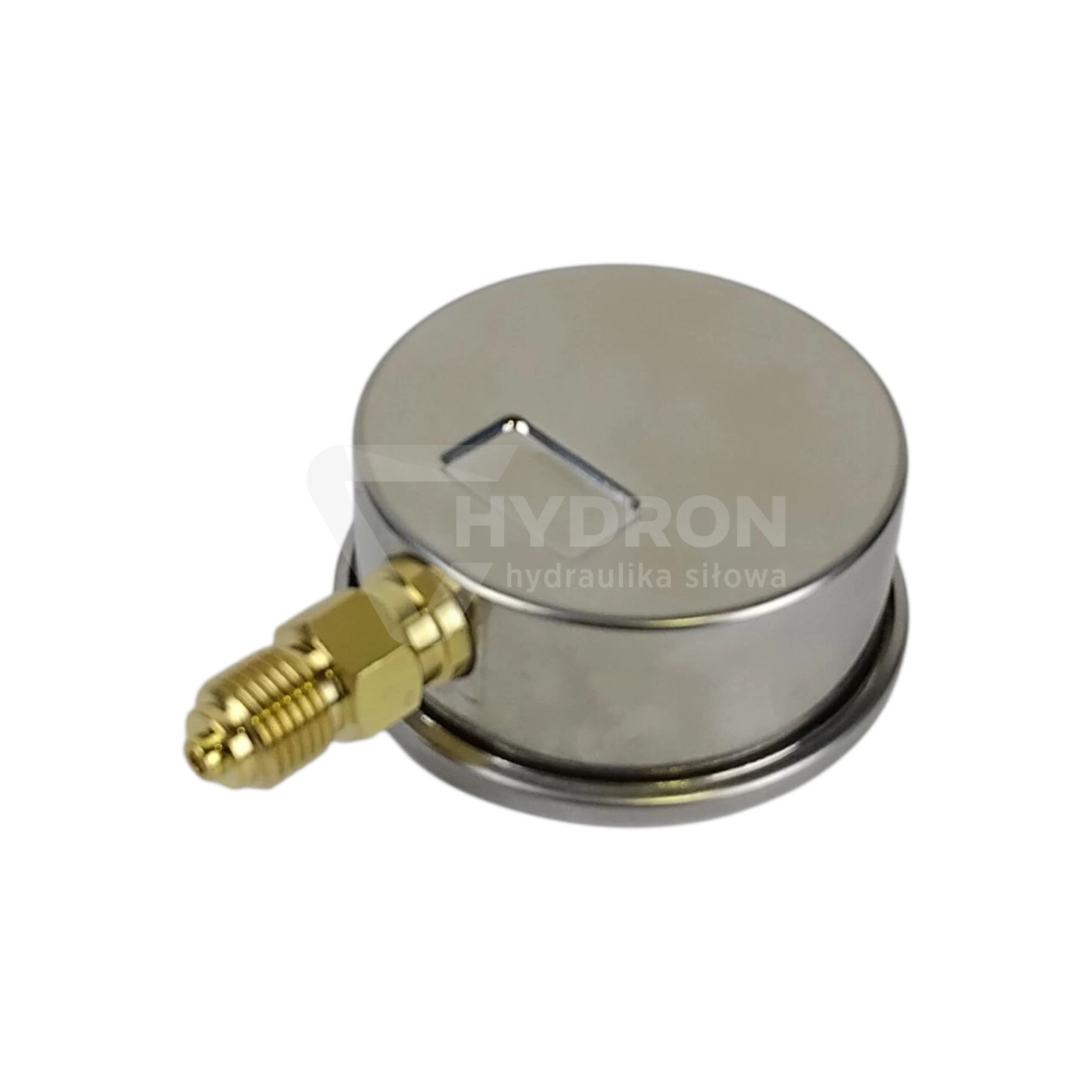

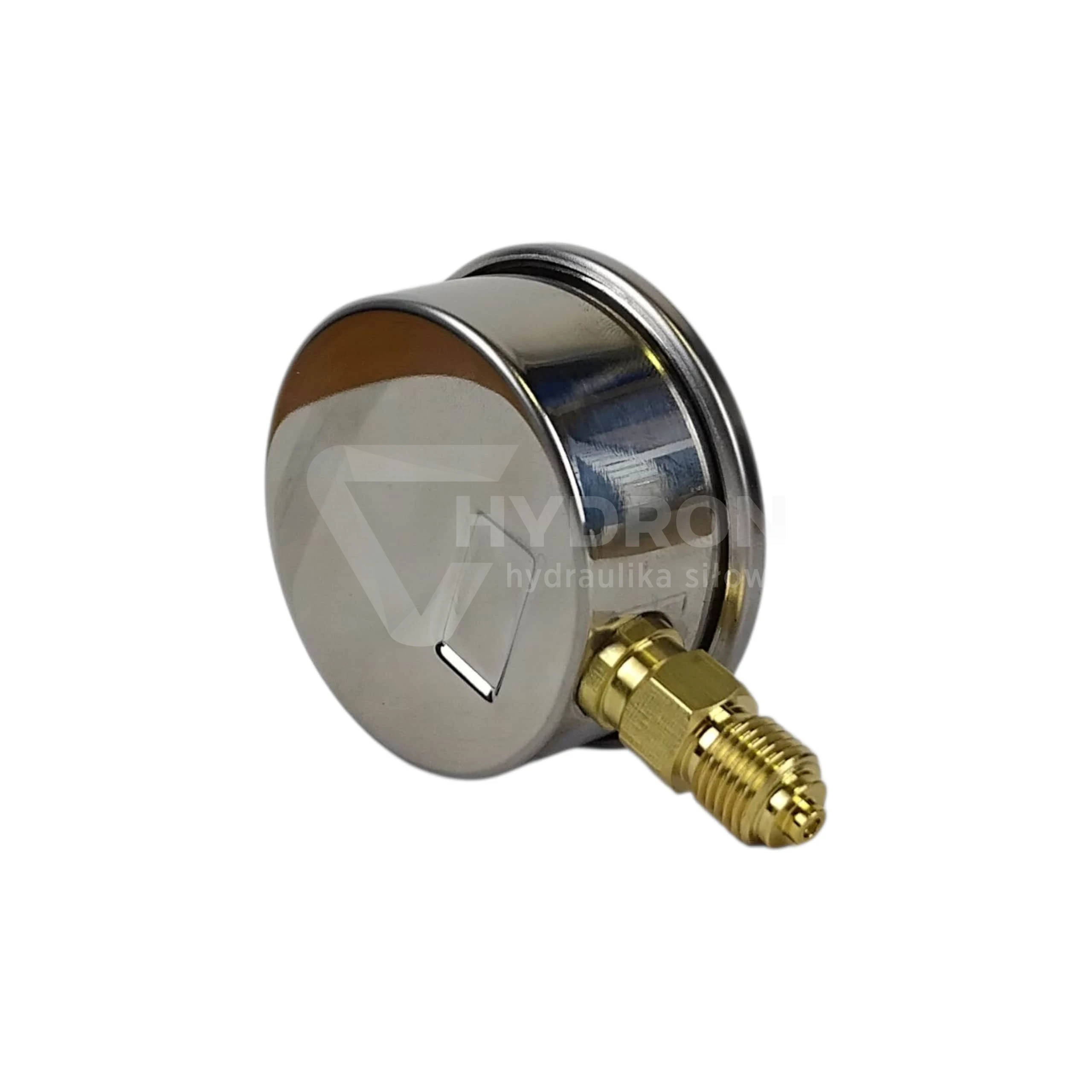

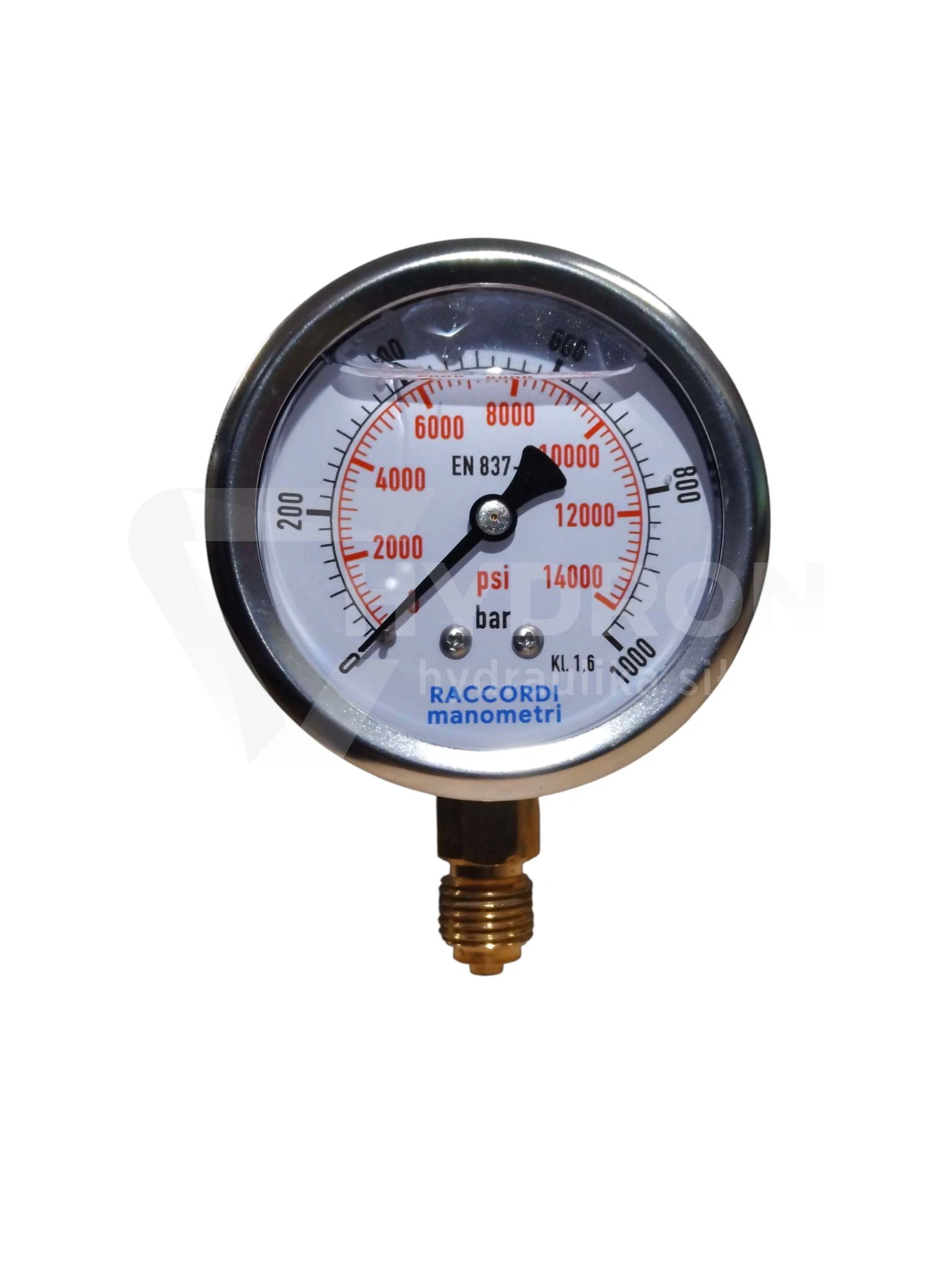

Zdjęcie poglądowe
Pliki do pobrania:
