PODSTAWOWE INFORMACJE TECHNICZNE :

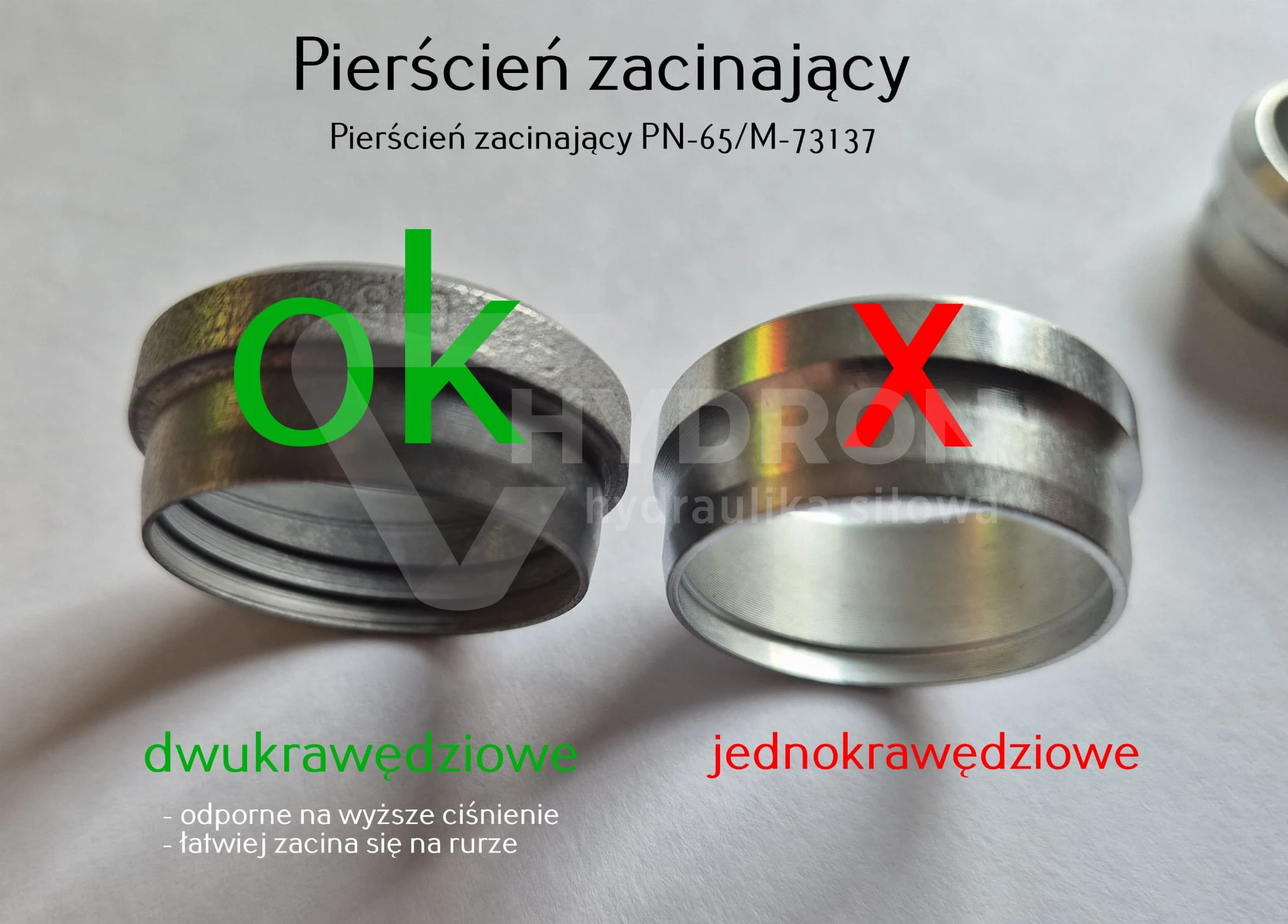

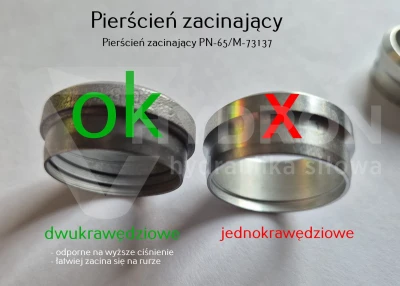

Pierścień zacinający na rurkę 22L
5
Dane techniczne
| Typ złącza | pierścień, nakrętka |
| Gwint 1 | nie dotyczy |
| Gwint 1 ( mm ) | nie dotyczy |
| Gwint 2 | nie dotyczy |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 160 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M-73137 Pierścienie |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TD88-22L |
| Oznaczenie wg PARKER ERMETO | DPR 22-L RR |
Opis
|
Ciśnienie nominalne złączy na pierścień zacinający zgodny z DIN 2353 | ||
|
Seria |
Średnica zewnętrzna rurki, mm |
Ciśnienie nominalne w barach |
|
LL(o bardzo niskiej obciążalności) |
4 |
100 |
|
5 |
100 | |
|
6 |
100 | |
|
8 |
100 | |
|
L (o niskiej obicążalności) |
6 |
250 |
|
8 |
250 | |
|
10 |
250 | |
|
12 |
250 | |
|
15 |
250 | |
|
18 |
160 | |
|
22 |
160 | |
|
28 |
100 | |
|
35 |
100 | |
|
42 |
100 | |
|
S(o wysokiej obciążalności) |
6 |
630 |
|
8 |
630 | |
|
10 |
630 | |
|
12 |
630 | |
|
16 |
400 | |
|
20 |
400 | |
|
25 |
400 | |
|
30 |
250 | |
|
38 |
250 | |
oznaczenie wg Ermetto : DPR 22-L
oznaczenie wg Rastelli-Raccordi : TD88-22L
SYMBOL: RL-22
