PODSTAWOWE INFORMACJE TECHNICZNE :
Pierścień zacinający na rurkę 28L
Dane techniczne
Typ złącza | pierścień, nakrętka |
Gwint 1 | M36x2 |
Ciśnienie pracy | 160 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | PN-65 M-73137 Pierścienie |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg RASTELLI RACCORDI | TD88-28L |
Oznaczenie wg CAST | 100111 |
Oznaczenie wg PARKER ERMETO | DPR 28-L RR |
Ciśnienie nominalne złączy na pierścień zacinający zgodny z DIN 2353 | ||
Seria |
Średnica zewnętrzna rurki, mm |
Ciśnienie nominalne w barach |
LL(o bardzo niskiej obciążalności) |
4 |
100 |
5 |
100 | |
6 |
100 | |
8 |
100 | |
L (o niskiej obicążalności) |
6 |
250 |
8 |
250 | |
10 |
250 | |
12 |
250 | |
15 |
250 | |
18 |
160 | |
22 |
160 | |
28 |
100 | |
35 |
100 | |
42 |
100 | |
S(o wysokiej obciążalności) |
6 |
630 |
8 |
630 | |
10 |
630 | |
12 |
630 | |
16 |
400 | |
20 |
400 | |
25 |
400 | |
30 |
250 | |
38 |
250 |

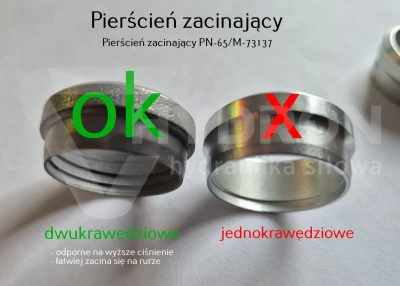

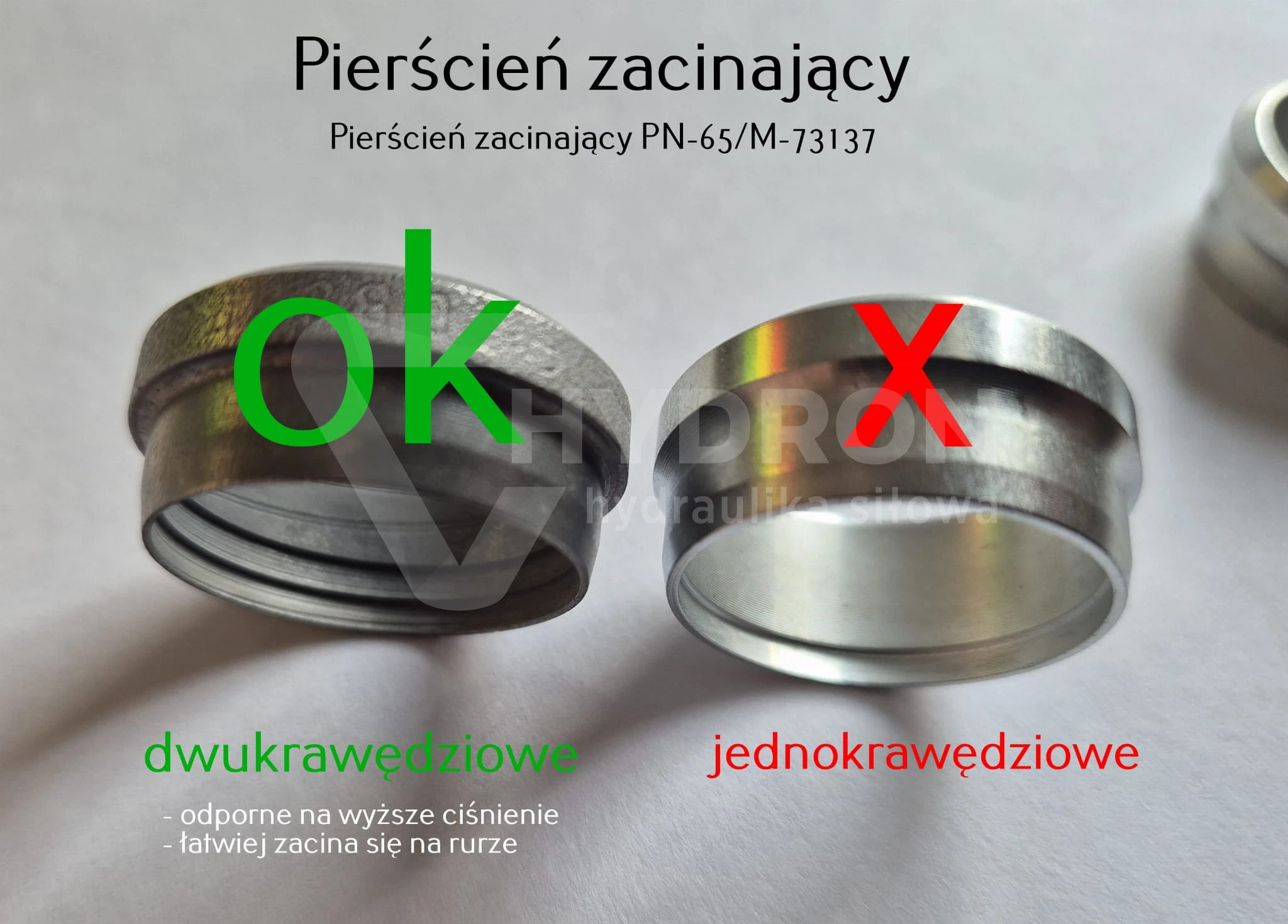

Pierścień zacinający "B3" i "B4"
Cutting Ring "B3" and "B4"
TN/TD 88
oznaczenie wg Ermetto : DPR 28-L
oznaczenie wg Rastelli-Raccordi : TD88-28L
SYMBOL: RL-28
oznaczenie wg Cast : 100111
