Przyłączka kolankowa 90° M20X1,5/M22X1,5 14S
5

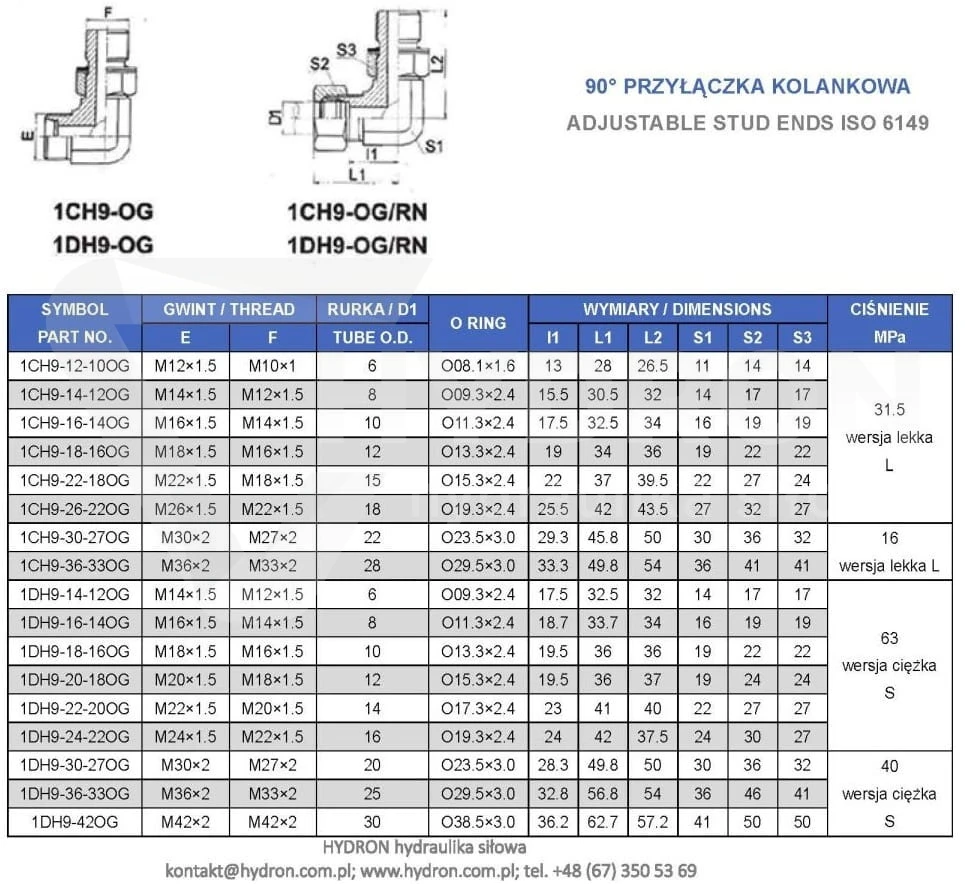

Dane techniczne
| Typ złącza | kolanko hydrauliczne |
| Rozmiar gwintu 1 | M20x1,5 |
| Rozmiar gwintu 1 w milimetrach | 19,6-19,9zew./18,2-18,6wew. |
| Rozmiar gwintu 2 | M22X1,5 |
| Gwint gwintu 2 w milimetrach | 21,6-21,9zew./20,2-20,6wew. |
| Przeznaczenie | przyłączenie ( jako przyłączka ) |
| Ciśnienie pracy | 315 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73142 Przyłączki kolankowe |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg CAST | 106218.1 |
Opis

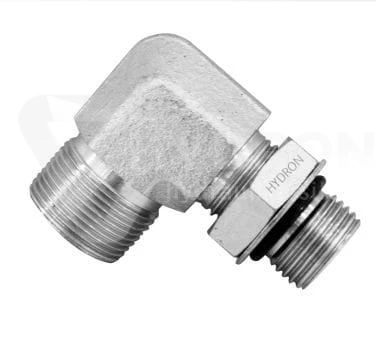

Przyłączka kolankowa 90° M20X1,5/M22X1,5 14S
Uwaga to jest przyłączka pod stożek 14S ! ( popularny jest 15L - sprawdź w towarach powiązanych )
Przyłączka hydrauliczna kątowa 90 stopni z przeciwnakrętką oraz oringiem
Gwint przyłączeniowy z przeciwnakrętką i oringiem w korpus, siłownik, blok, pompę, rozdzielacz itp.
M20x1,5 (19,6 - 19,9mm skok 1,5mm) - gwint zewnętrzny mierzony suwmiarką
uszczelnienie płaskie z przeciwnakrętką i oringiem z podkładką
Gwint z drugiej strony pod wąż metryczny
M22x1,5 14S (21,6 - 21,9mm skok 1,5mm) - gwint zewnętrzny mierzony suwmiarką
Przyłączki wysokociśnieniowe
Stal automatowa pokryta ocynkiem
Na specjalne zamówienie możliwość produkcji wersji nierdzewnej 1.4571
Jeżeli nie jesteś pewny przed zakupem sprawdź tabelę doboru gwintów darmowa tabela dostępna do pobrania w zakładce informacje techniczne (masz problem ze znalezieniem napisz do nas pomożemy)
Szukasz przyłączki z innymi gwintami? Napisz pomożemy w doborze odpowiedniej
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
oznaczenie wg Cast : 106218.1
Przyłącze kolankowe nastawne z gwintem metrycznym z przeciwnakrętką
Adjustable din male stud elbow with o-ring and washer - thread metric parallel
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
