PODSTAWOWE INFORMACJE TECHNICZNE :
Przyłączka prosta ED 3/8/M16X1,5 10L
Dane techniczne
Typ złącza | proste |
Gwint 1 | 3/8" BSP |
Gwint 1 ( mm ) | 16,3-16,6zew./14,9-15,4wew. |
Gwint 2 | M16X1,5 |
Przeznaczenie | jako złączka lub przyłączka |
Ciśnienie pracy | 315 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | PN-65 M73140 Przyłączki proste |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg RASTELLI RACCORDI | TN92GG-10LR 3/8 |
Oznaczenie wg CAST | 100329.1 |
Oznaczenie alternatywne | XGE 10-LR 3/8 ED |
Przyłączka prosta ED 3/8/M16X1,5 10L
Zastosowanie:
Posiada szerokie zastosowanie w układach
hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i
przemyśle.
Przyłącze z uszczelnieniem gumowym, wkręcane w korpus np. pompy,
cylindra, rozdzielacza itp.
Strona przeznaczona do wkręcenia w korpus
posiada uszczelkę ED, w tym miejscu nie jest wymagane stosowanie dodatkowych
uszczelnień.
Druga strona przeznaczona do przykręcenia przewodu, kolanka lub
innej złączki. Uszczelnienie nastepuje przy dokręcaniu na stożku zaciskowym
samo-uszczelniającym.
Pomocne dane:
Średnica gwintu BSP 3/8"
Średnica
zewnętrzna [mm]: 16,3 - 16,6
Średnica gwintu M16x1.5
Średnica zewnętrzna [mm]:
15,6 - 15,9
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej)
Gwint od strony korpusu: zewnętrzny calowy BSP
3/8"
Gwint od strony przewodu: zewnętrzny metryczny 16x1.5
Wersja
przyłącza: lekka
Typ cieczy: olej hydrauliczny
Materiał:
Stal automatowa ocynkowana
oznaczenie wgErmetto: XGE 10-LR 3/8" ED
oznaczenie wg Rastelli-Raccordi: TN92GG-10LR (3/8)
oznaczenie alternatywne : 1CB-16-06WD
oznaczenie wg Cast: 100329.1
Przyłącze proste z gwintem BSP / Male stud coupling - thread BSP parallel

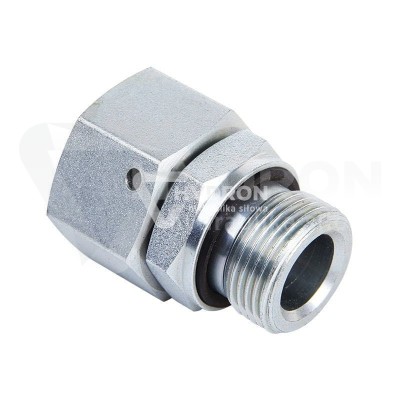

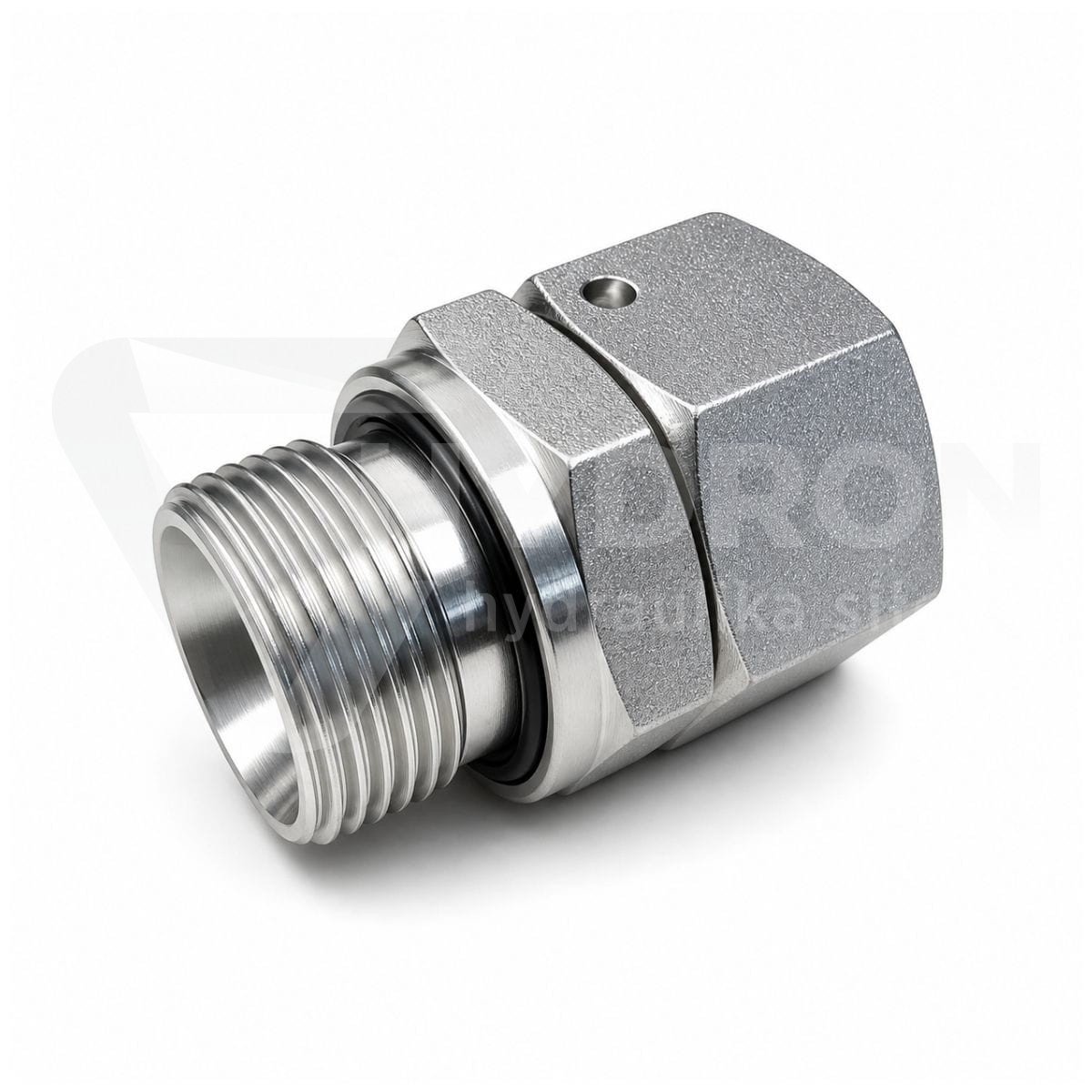

Sprawdź również : Złączka prosta / Przyłączka 3/8"/M16x1,5 10L ( to samo )
