PODSTAWOWE INFORMACJE TECHNICZNE :
Trójnik BAB M18x1,5 10S
Dane techniczne
Typ złącza | trójnik |
Gwint 1 | M18x1,5 |
Gwint 1 ( mm ) | 17,6-17,9zew./16,2-16,6wew. |
Gwint 2 | M18X1,5 |
Przeznaczenie | jako złączka ( łączenie ) |
Ciśnienie pracy | 630 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | brak danych |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg CAST | 605016.1 |
Oznaczenie wg PARKER ERMETO | ET10SOMD |
Trójnik BAB M18x1,5 10S
Złącze trójnikowe symetryczne nakrętne
Adjustable male stud branch tee
Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.
Trójnik wersja lekka ze stożkowym
samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do
łączenia trzech przewodów hydraulicznych lub do łączenia z innymi
złączami z tym samym stożkiem.
Nie posiada uszczelnień oraz nie nadaje
się do wkręcenia w korpus np. pompy, siłownika czy
rozdzielacza.

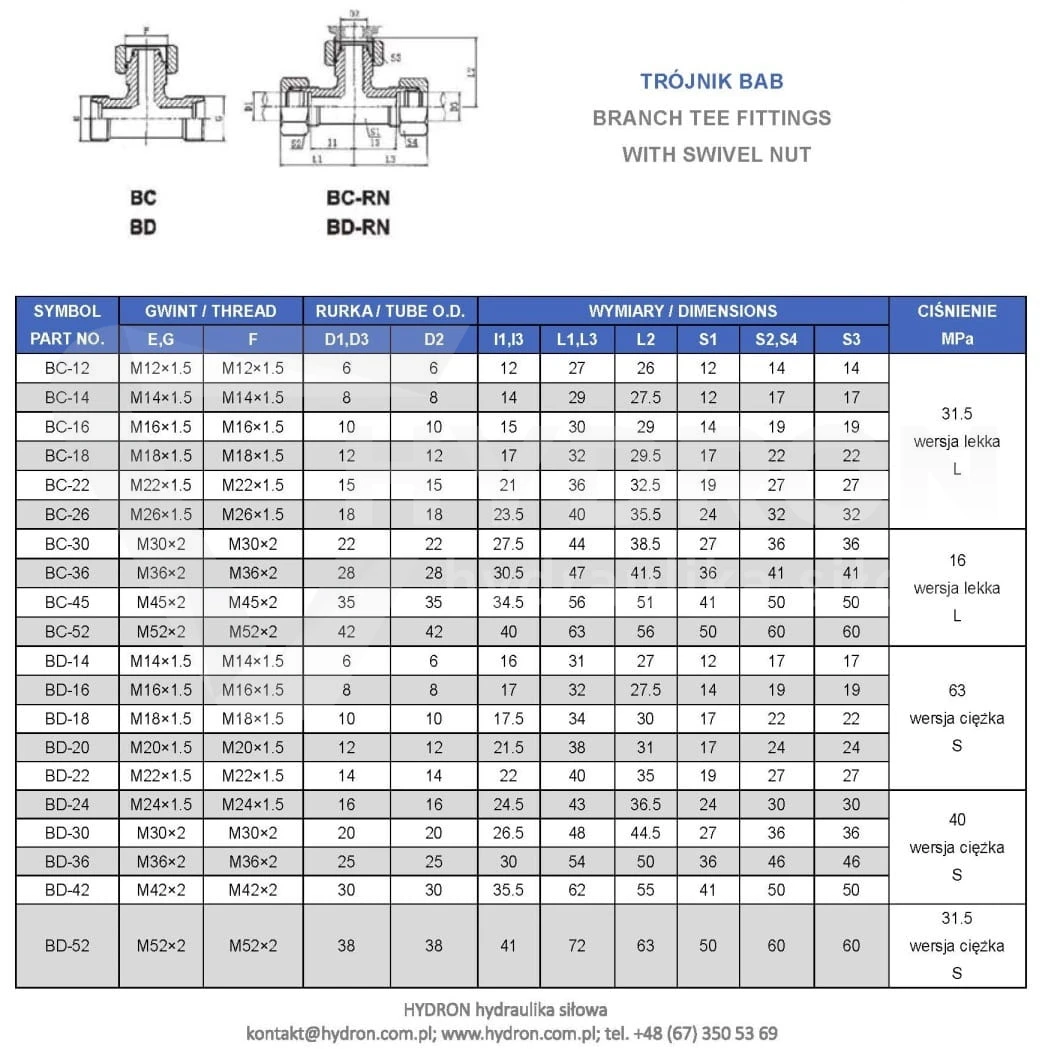

Trójnik BAB - symetryczny nastawny z gwintami metrycznymi
Trójnik z nakrętką po środku.
B= gwint zewnętrzny - M18x1,5
A= nakrętka - M18x1,5
Wykonanie : stal automatowa pokryta ocynkiem.
Typ cieczy: olej hydrauliczny
Wersja ciężka.
oznaczenie wgErmetto: XET 10-S | ET10SOMD
oznaczenie wg Rastelli-Raccordi: TN420-10S
oznaczenie wg Cast : 605016.1
SYMBOL : BD-18

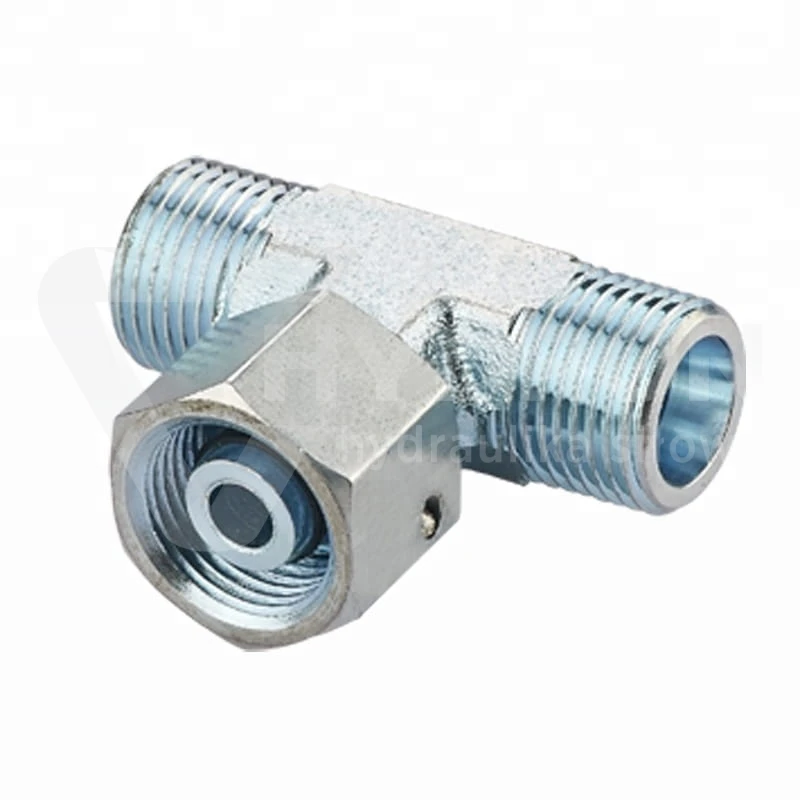

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
