PODSTAWOWE INFORMACJE TECHNICZNE :
Trójnik BBA M30X2 22L
5
Dane techniczne
| Typ złącza | trójnik |
| Gwint 1 | M30x2 |
| Gwint 1 ( mm ) | 29,6-29,9zew./27,4-27,8wew. |
| Gwint 2 | M30X2 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 160 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN421-22L |
| Oznaczenie wg CAST | 604610.1 |
| Oznaczenie alternatywne | XEL 22-L |
Opis
Trójnik BBA M30X2 22L
Złącze trójnikowe niesymetryczne nakrętne
Adjustable male stud barrel tee
Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi
Zastosowanie:
Posiada szerokie zastosowanie
w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie,
budownictwie i przemyśle.
Trójnik wersja lekka ze stożkowym
samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do
łączenia trzech przewodów hydraulicznych lub do łączenia z innymi
złączami z tym samym stożkiem.
Nie posiada uszczelnień oraz nie nadaje
się do wkręcenia w korpus np. pompy, siłownika czy
rozdzielacza.
Dodatkowe
informacje:

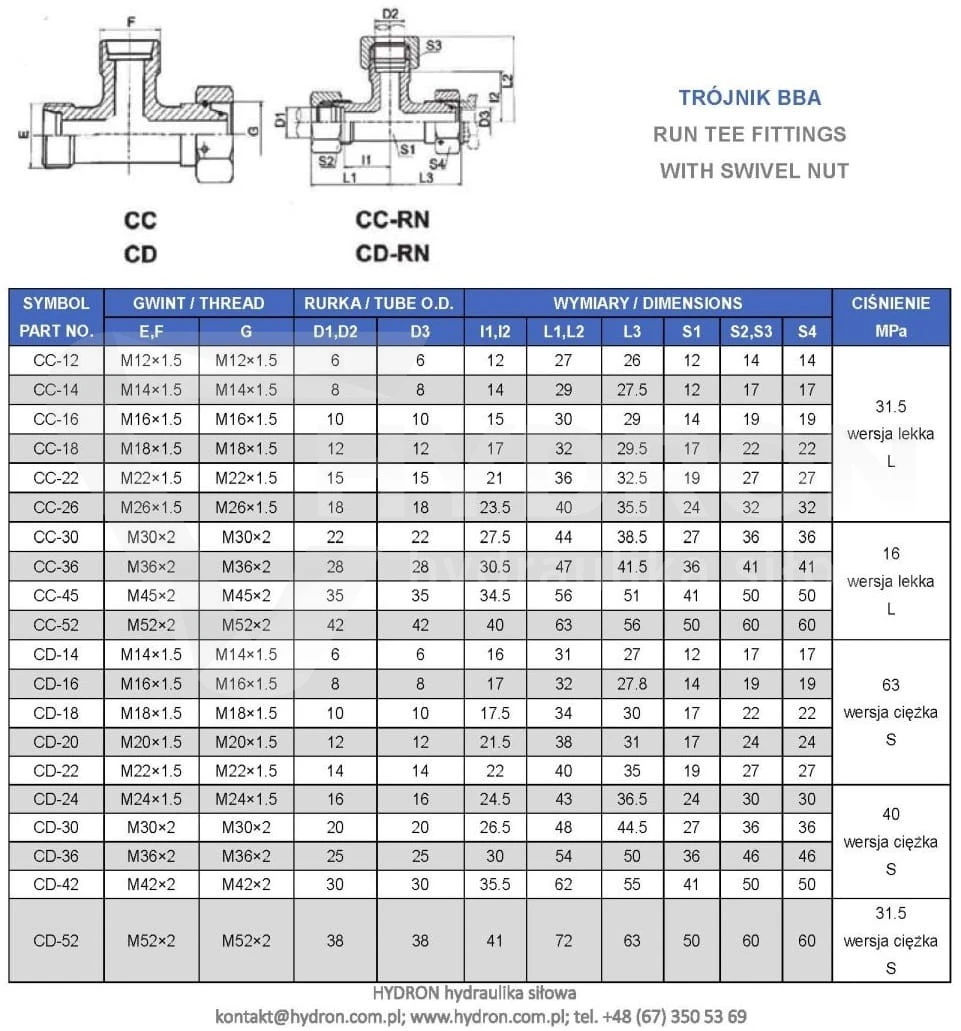

Średnica gwintu M30x2 mierzona suwmiarką:
Średnica
zewnętrzna [mm]: 29,6 - 29,9
Średnica wewnętrzna [mm]: 27,4 -
27,8
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej) z uszczelnieniem o-ring
Gwint na stopce i na jednym
boku: zewnętrzny metryczny 30x2
Gwint na drugim boku: wewnętrzny metryczny 30x2
Wersja: lekka
Ciśnieni pracy: 160 bar
Typ cieczy: olej
hydrauliczny
Wykonanie : stal automatowa pokryta ocynkiem.
Temperatura pracy : - 40 + 120
oznaczenie wgErmetto: XEL 22-L
oznaczenie wg Rastelli-Raccordi: TN421-22L
oznaczenie wg Cast : 604610.1
SYMBOL : CC-30
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
