PODSTAWOWE INFORMACJE TECHNICZNE :

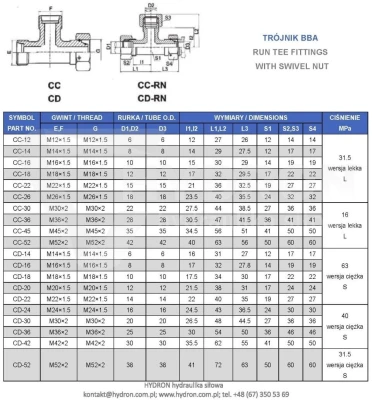

Trójnik BBA M36X2 28L
5
Dane techniczne
| Typ złącza | trójnik |
| Gwint 1 | M36x2 |
| Gwint 1 ( mm ) | 35,6-35,9zew./33,4-33,8wew. |
| Gwint 2 | M36X2 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 160 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN421-28L |
| Oznaczenie wg CAST | 604611.1 |
| Oznaczenie alternatywne | XEL 28-L |
Opis
Trójnik BBA M36X2 28L
Złącze trójnikowe niesymetryczne nakrętne
Adjustable male stud barrel tee
Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi
Zastosowanie:
Posiada szerokie zastosowanie w
układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i
przemyśle.
Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym
przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych
lub do łączenia z innymi złączami z tym samym stożkiem.
Nie posiada
uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy
rozdzielacza.
Dodatkowe
informacje:
Średnica gwintu M36x2 mierzona suwmiarką:
Średnica
zewnętrzna [mm]: 35,6 - 35,9
Średnica wewnętrzna [mm]: 33,4
- 33,8
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej) z uszczelnieniem o-ring
Gwint na stopce i na jednym
boku: zewnętrzny metryczny 36x2
Gwint na drugim boku: wewnętrzny metryczny 36x2
Wersja: lekka
Ciśnieni pracy: 160 bar
Typ cieczy: olej
hydrauliczny
Wykonanie : stal automatowa pokryta ocynkiem.
Temperatura pracy : - 40 + 120
oznaczenie wgErmetto: XEL 28-L
oznaczenie wg Rastelli-Raccordi: TN421-28L
oznaczenie wg Cast : 604611.1
SYMBOL : CC-36
Zdjęcie poglądowe ze względu na różny
proces technologiczny złączka może zostać dostarczona w innej wersji
wizualnej.
