PODSTAWOWE INFORMACJE TECHNICZNE :

Trójnik BBB M16X1,5 10L

Dostępność: towar na magazynie
Cena: 9,79 zł 9.79
Cena netto: 7,96 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Producent: HYDRON
Kod produktu: PN-147 M16/M16 AC-16
Kod EAN: 2000010000258

Dane techniczne

Typ złącza trójnik
Gwint 1 M16x1,5
Gwint 1 ( mm ) 15,6-15,9zew./14,2-14,6wew.
Gwint 2 M16X1,5
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-10L
Oznaczenie wg CAST 103906.1
Oznaczenie wg PARKER ERMETO T10L
Oznaczenie alternatywne XT 10-L
Opis

Trójnik BBB M16X1,5 10L

Zastosowanie:


Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.


Pomocne dane:


Średnica gwintu M16X1,5
Średnica zewnętrzna [mm]: 15,6 - 15,9


Dane techniczne:


Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint ze wszystkich stron: zewnętrzny metryczny M16X1,5
Wersja: lekka
Ciśnienie: 250bar
Typ cieczy: olej hydrauliczny

Materiał:
stal automatowa pokryta ocynkiem

Wykonane według Polskiej Normy : PN-65/M-73147


Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

 W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 10-L | T10L

oznaczenie wg Rastelli-Raccordi : TS100-10L

oznaczenie wg Cast : 103906.1

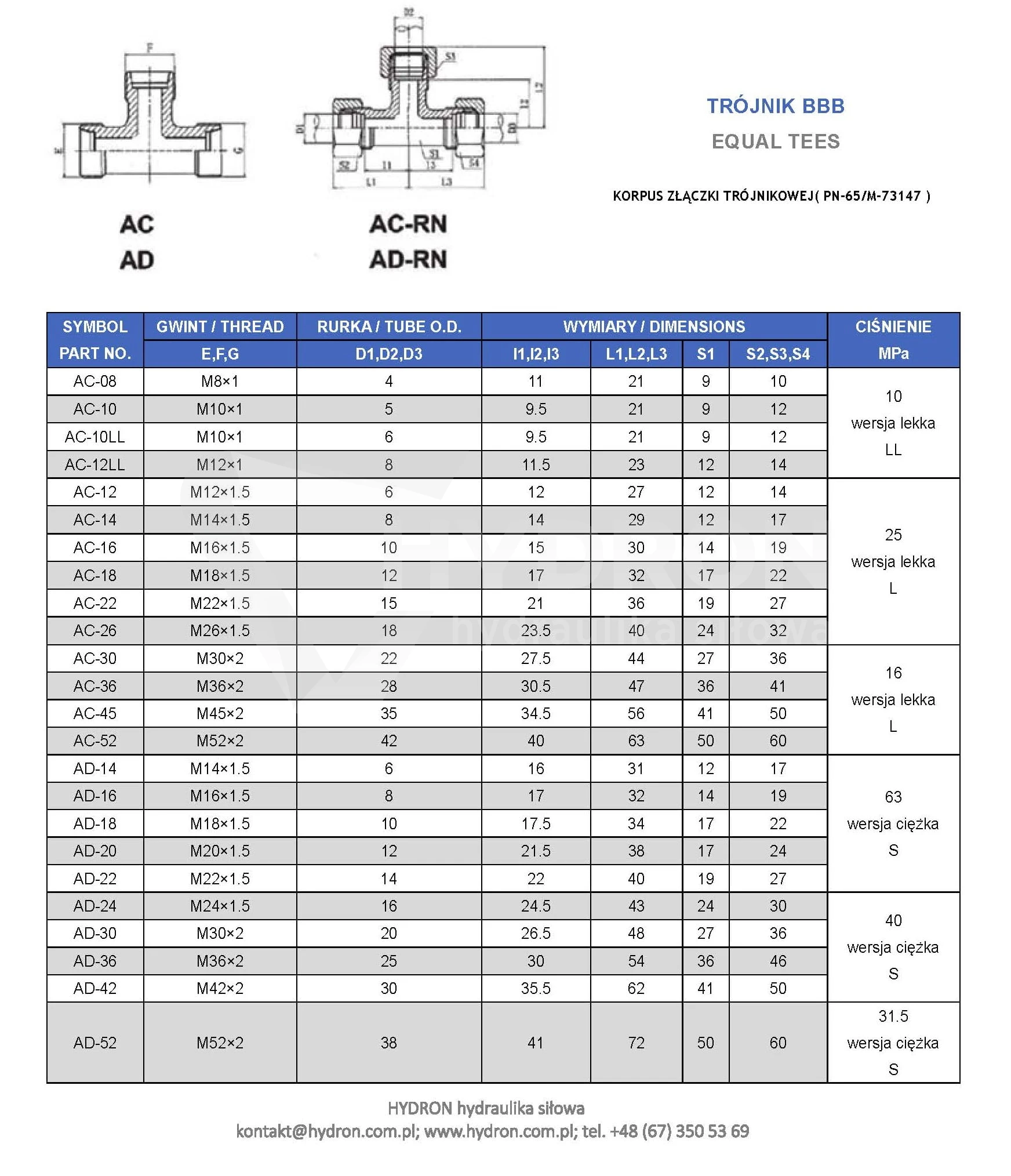

SYMBOL : AC-16

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100
