PODSTAWOWE INFORMACJE TECHNICZNE :

Trójnik BBB M22X1,5 14S

Dostępność: towar na magazynie
Cena: 25,89 zł 25.89
Cena netto: 21,05 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Producent: HYDRON
Kod produktu: PN-147 M22/M22 14S
Kod EAN: 2000010046935

Dane techniczne

Typ złącza trójnik
Gwint 1 M22x1,5
Gwint 1 ( mm ) 21,6-21,9zew./20,2-20,6wew.
Gwint 2 M22X1,5
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-14S
Oznaczenie wg CAST 103918.1
Oznaczenie wg PARKER ERMETO T14S
Opis

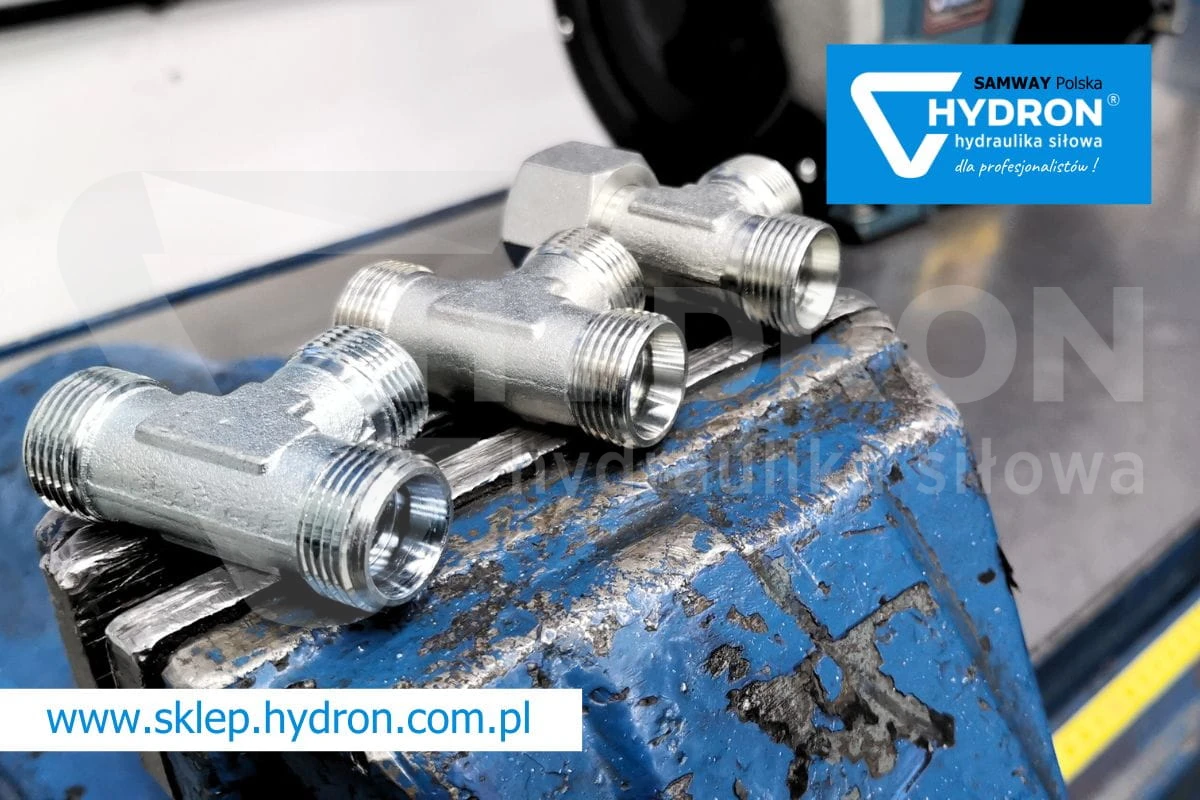

Trójnik BBB M22X1,5 14S

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M22x1,5

Zastosowanie:


Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.


Pomocne dane:


Średnica gwintu M22X1,5
Średnica zewnętrzna [mm]: 21,6 - 21,9


Dane techniczne:


Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint ze wszystkich stron: zewnętrzny metryczny M22X1,5
Wersja: ciężka
Ciśnienie: 630bar
Typ cieczy: olej hydrauliczny

Materiał:
stal automatowa pokryta ocynkiem

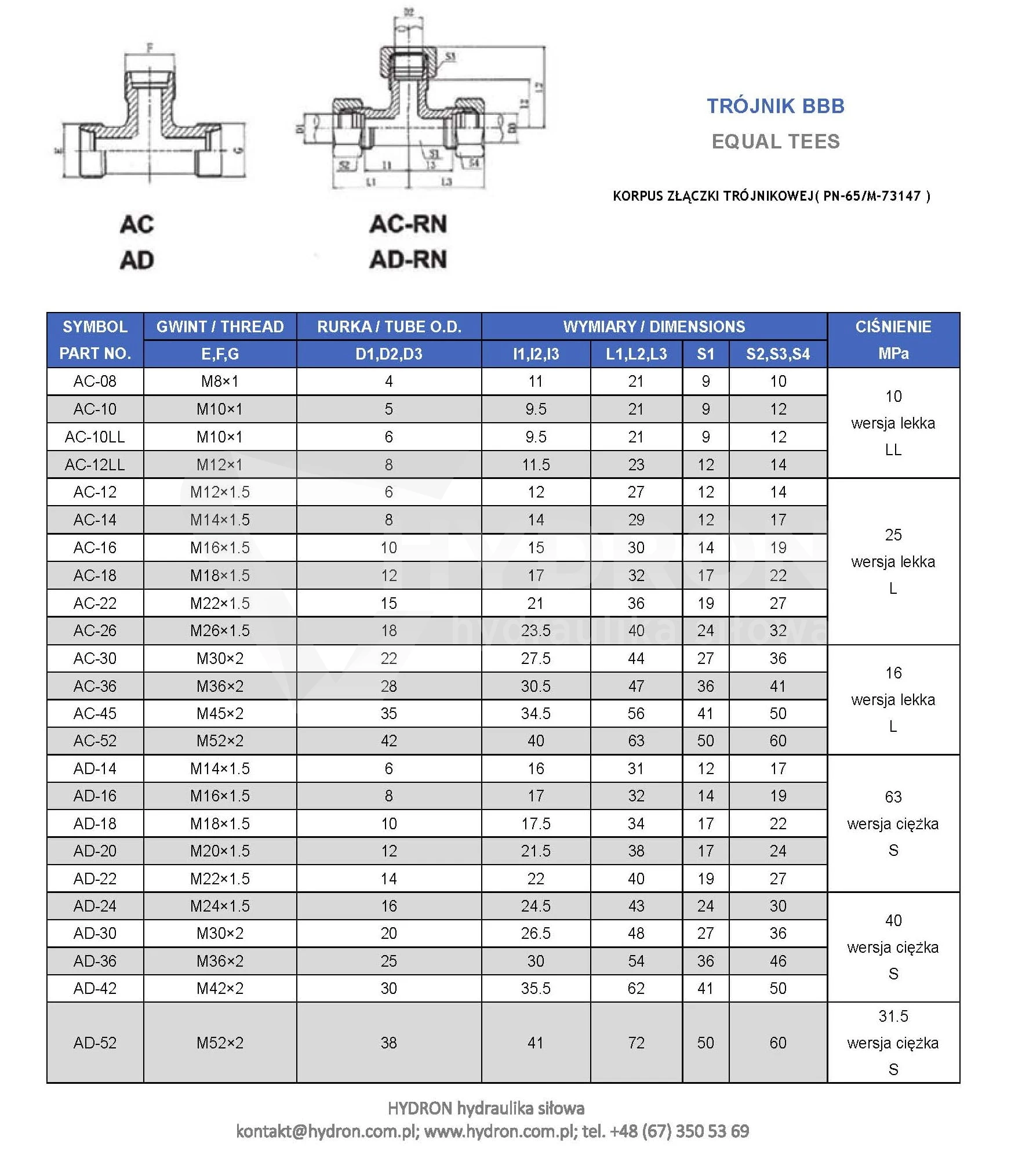

Wykonane według Polskiej Normy : PN-65/M-73147


Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka


W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.



oznaczenie wg Ermetto : XT 14-S | T14S

oznaczenie wg Rastelli-Raccordi : TS100-14S

oznaczenie wg Cast : 103918.1

SYMBOL : AD-22


Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100
