PODSTAWOWE INFORMACJE TECHNICZNE :

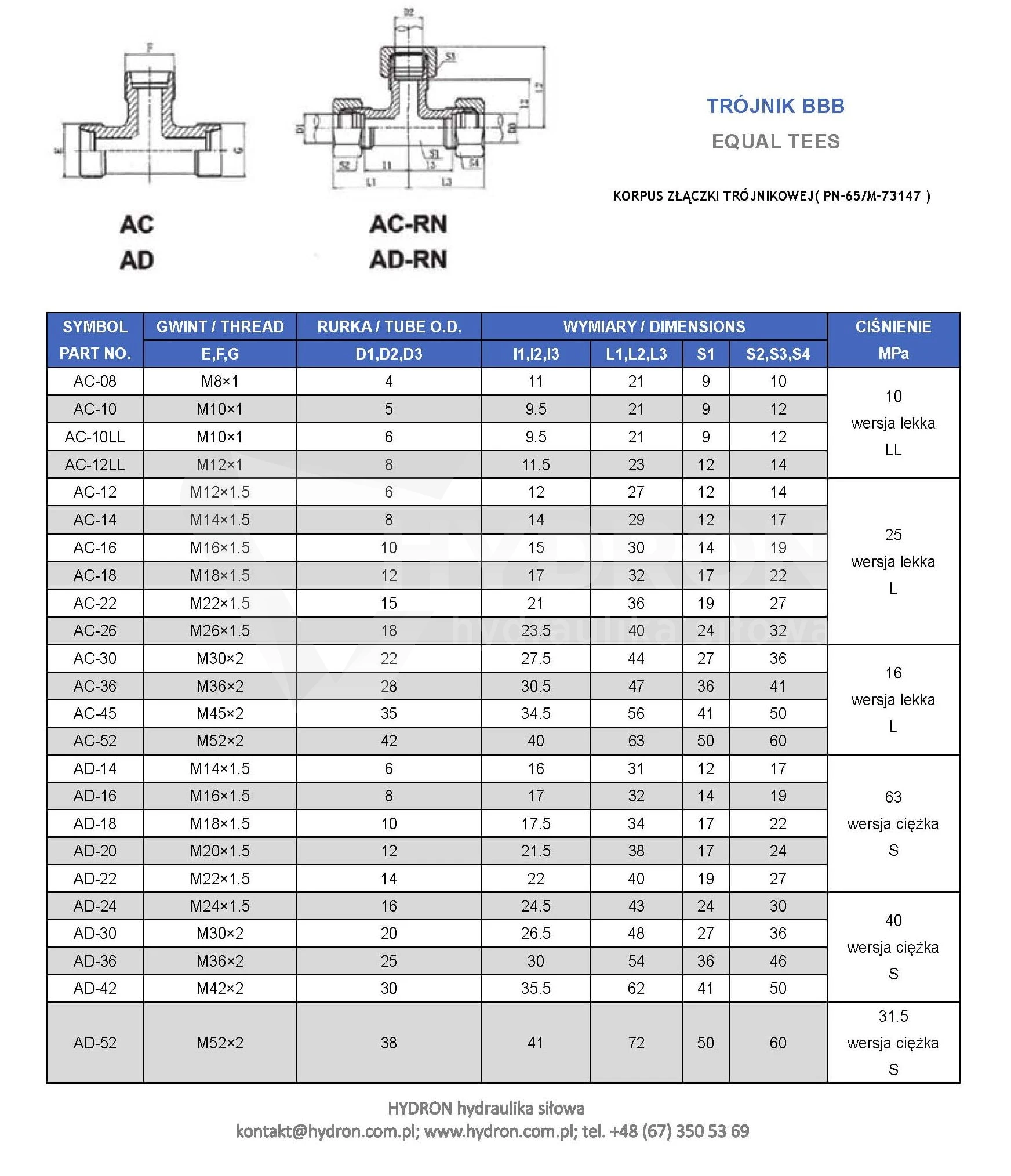

Trójnik BBB M30X2 20S
5
Dane techniczne
| Typ złącza | trójnik |
| Gwint 1 | M30x2 |
| Gwint 1 ( mm ) | 29,6-29,9zew./27,4-27,8wew. |
| Gwint 2 | M30X2 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 400 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73147 Złączki trójnikowe |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TS100-20S |
| Oznaczenie wg CAST | 103920.1 |
| Oznaczenie wg PARKER ERMETO | T20S |
Opis
Trójnik BBB M30X2 20S
ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M30x2
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie,
sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze trójnikowe,
znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy
dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych
lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie
posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do
wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.
Pomocne dane:
Średnica gwintu M30X2
Średnica zewnętrzna [mm]: 29,6 -
29,9
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint ze
wszystkich stron: zewnętrzny metryczny M30X2
Wersja: ciężka
Ciśnienie:
315bar
Typ cieczy: olej hydrauliczny
Materiał:
stal
automatowa pokryta ocynkiem
Wykonane według Polskiej Normy : PN-65/M-73147
Istnieje możliwość zamówienia kompletów :
Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka
Wersja
B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x
nakrętka
W ofercie posiadamy również złączki trójnikowe
z gwintami calowymi oraz JIC.
oznaczenie wg Ermetto : XT 20-S | T20S
oznaczenie wg Rastelli-Raccordi : TS100-20S
oznaczenie wg Cast : 103920.1
SYMBOL : AD-30
Złączka trójnikowa
Złącze trójnikowe / Equal Cross
TN 100
