PODSTAWOWE INFORMACJE TECHNICZNE :
Tuleja zaciskowa na wąż DN16 1SN / 2SC
Dane techniczne
Średnica węża (wewnętrzna) | DN16 mm ( 5/8") |
Wersja końcówki | tuleja zaciskowa |
Rodzaj gwintu | nie dotyczy |
Typ gwintu | nie dotyczy |
Rozmiar gwintu | nie dotyczy |
Rozmiar stożka ( dla metrycznych ) | nie dotyczy |
Maksymalne ciśnienie | nie podano |
Typ uszczelnienia | nie dotyczy |
Wykonanie | stal automatowa |
Temperatura pracy | -20°C do + 120°C |
Oznaczenie alternatywne | 6002.1600SC |
Tuleja zaciskowa na wąż DN16 1SN /
2SC
Wymiary tulejki
średnica zewnętrzna : 31mm
średnica wewnętrza : 26mm
długośc całkowita : 38mm
wymiar pod zamek : 21,5mm
Oznaczenie alternatywne: 6002.1600SC

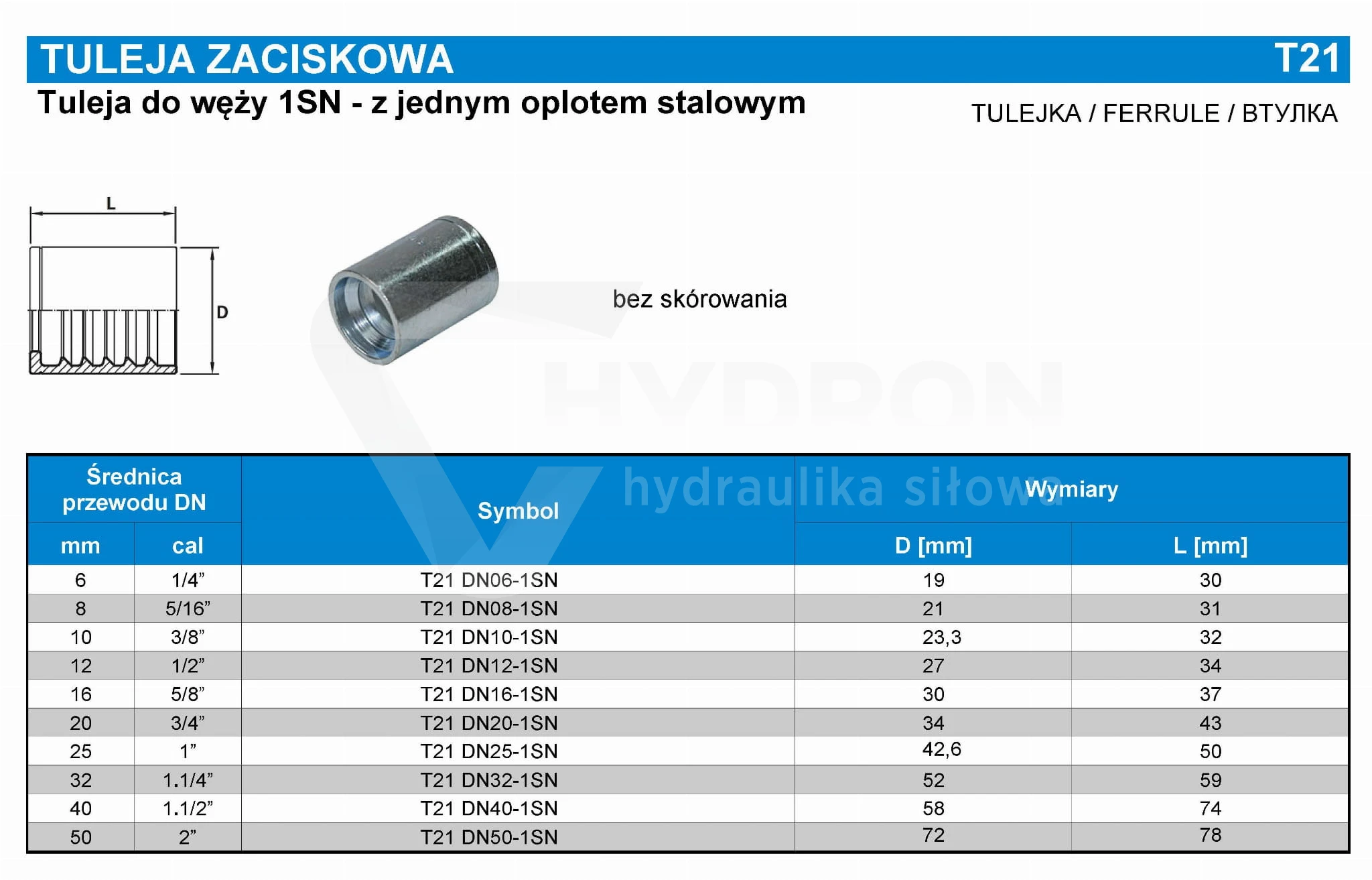

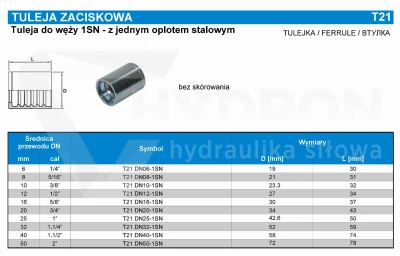

KOD PART NO. |
WĄŻ (DN) |
PRZEPŁYW (DASH) |
WYMIAR (D) DIMENSIONS (D) |
WYMIAR (L) DIMENSIONS (L) |
00110-03 |
5 |
3 |
17.5 |
27 |
00110-04 |
6 |
4 |
20.6 |
30 |
00110-05 |
8 |
5 |
20.8 |
31 |
00110-06 |
10 |
6 |
23.3 |
32 |
00110-08 |
12 |
8 |
27 |
34 |
00110-10 |
16 |
10 |
30 |
37 |
00110-12 |
20 |
12 |
34 |
43 |
00110-16 |
25 |
16 |
42.6 |
50 |
00110-20 |
32 |
20 |
52 |
59 |
00110-24 |
38 |
24 |
58 |
74 |
00110-32 |
51 |
32 |
72 |
78 |
