Zawory kulowe 3-drogowe, trójdrożne

Zawory kulowe trójdrożne to zaawansowane elementy instalacji hydraulicznych, które pozwalają na efektywne sterowanie przepływem medium. Wyróżniają się trzema portami (wejściami/wyjściami), co umożliwia ich zastosowanie w różnorodnych konfiguracjach przepływu. Główna zasada działania polega na kierowaniu medium w lewo, w prawo lub na odcięciu przepływu, co sprawia, że są idealnym rozwiązaniem w sytuacjach wymagających elastycznego sterowania. Zadaniem zaworów hydraulicznych 3-drogowych jest przełączanie przepływu oleju pomiędzy dwoma alternatywnymi wyjściami w układzie hydraulicznym. W ofercie najwyższej jakości zawory kulowe trójdrożne ( trójdrogowe, 3-drożne ) przeznaczone do hydrauliki siłowej, otwierania lub zamykania przepływu cieczy w układach hydraulicznych. Zawory trójdrożne posiadają trzy jednakowe gwinty wewnętrzne. Zawory można zredukować poprzez zastosowanie przyłączki prostej ( możemy zmienić gwint na dowolny inny i w ten sposób podłączyć dowolnie zakończony przewód hydrauliczny. Umożliwiają zamknięcie i zmianę przepływu cieczy. Zawory dostępne w wersji L oraz w wersji T.

Rodzaje zaworów trójdrożnych - wersja L, T

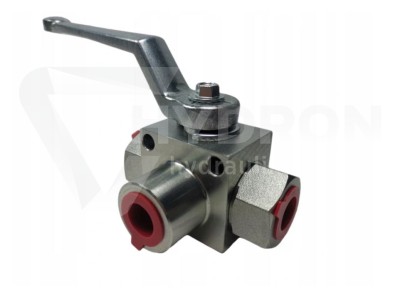

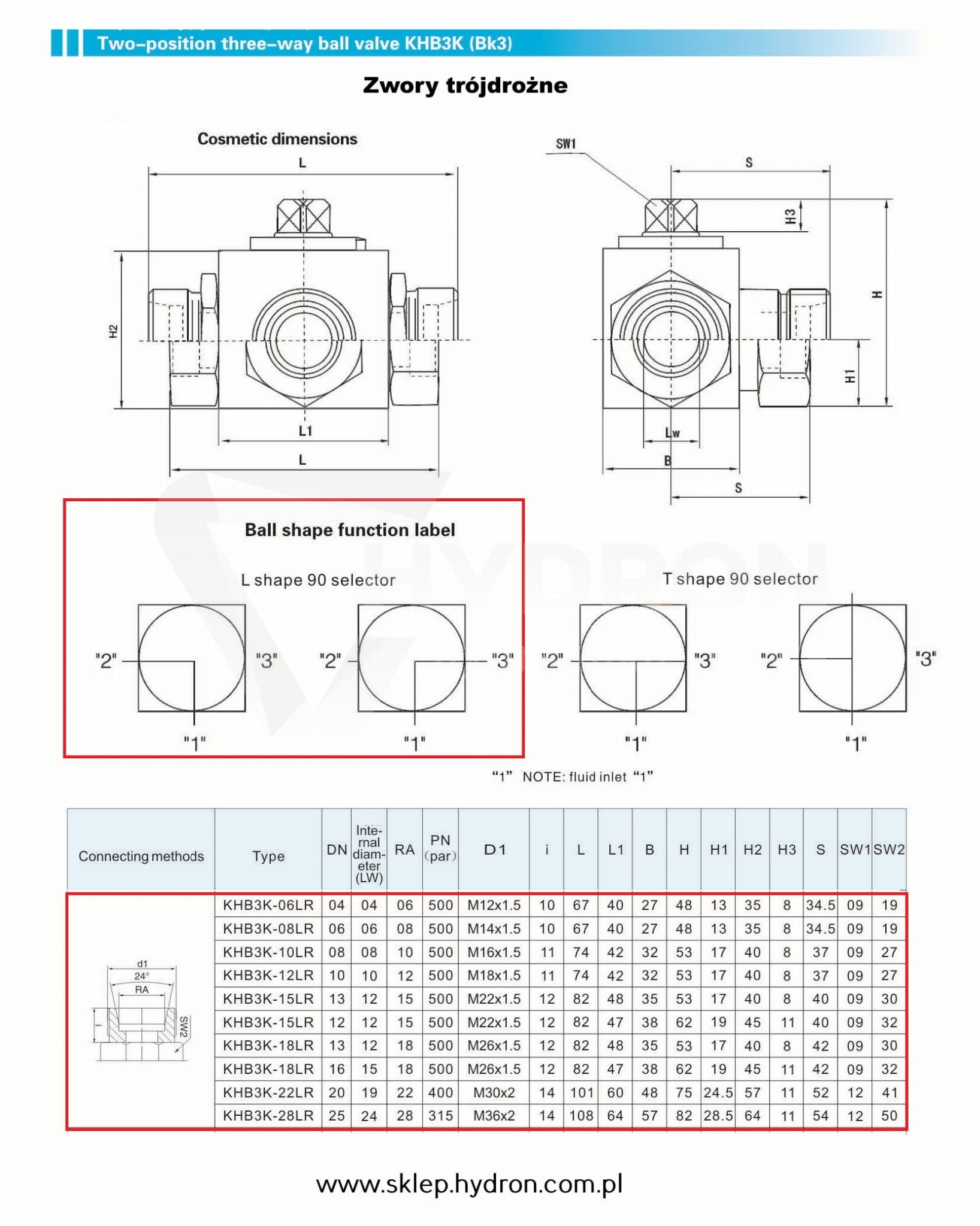

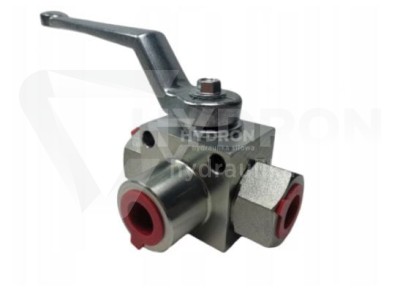

Zawory trójdrożne występują w dwóch głównych konfiguracjach przepływu: Zawory w wersji L – przepływ medium odbywa się między dwoma wybranymi portami, tworząc kształt litery "L". Tego typu zawory są idealne do prostego przełączania między dwoma źródłami lub dwoma kierunkami przepływu. Zawory w wersji T – umożliwiają przepływ w trzech portach jednocześnie lub skierowanie medium na dowolne dwa porty. Wersja "T" jest bardziej wszechstronna i wykorzystywana w bardziej złożonych systemach hydraulicznych. Wnętrze zaworu zawiera obrotową kulę z otworami, której pozycja kontroluje przepływ medium. Dzięki takiemu rozwiązaniu zawory te charakteryzują się wysoką szczelnością i niezawodnością. Wszystkie zawory posiadają wywiercone otwory montażowe w korpusie ( przeznaczone do łatwej i prostej instalacji ) Przełączenie zaworu następuje za pomocą przesunięcie rączki zaworu  - otwieramy lewą stronę lub prawą stronę.

Zastosowanie zaworów trójdrożnych

Zawory kulowe trójdrożne znajdują zastosowanie w różnych gałęziach przemysłu, takich jak: Przemysł hydrauliczny – do kierowania przepływem cieczy roboczych w instalacjach. Przemysł chemiczny i petrochemiczny – w systemach przesyłu gazów i cieczy. Instalacje wodne – do sterowania przepływem w systemach rozdzielania wody. Ich trwała konstrukcja i odporność na bardzo wysokie ciśnienia oraz różne media sprawiają, że są niezastąpionym elementem w wymagających warunkach pracy.

Podział zaworów trójdrogowych

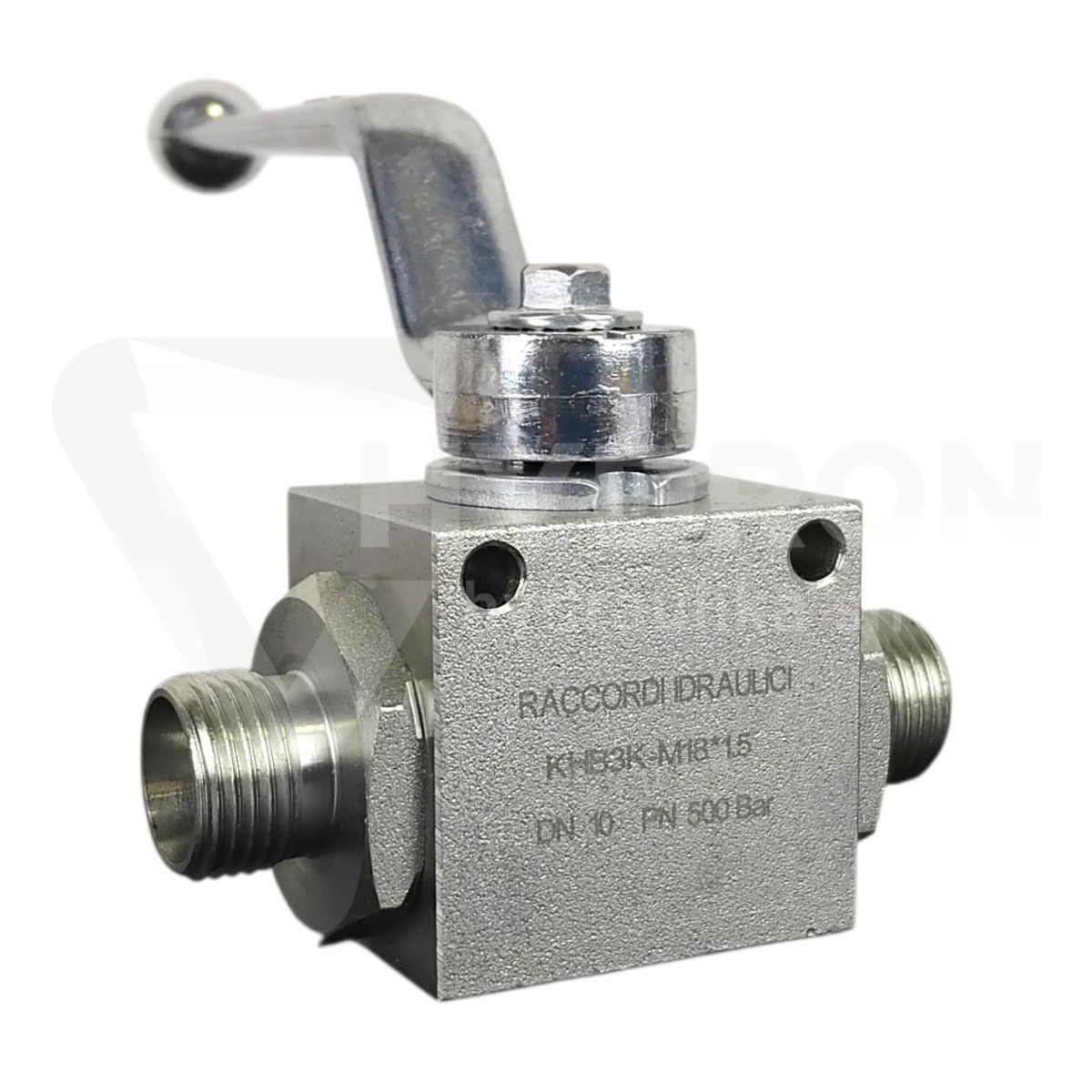

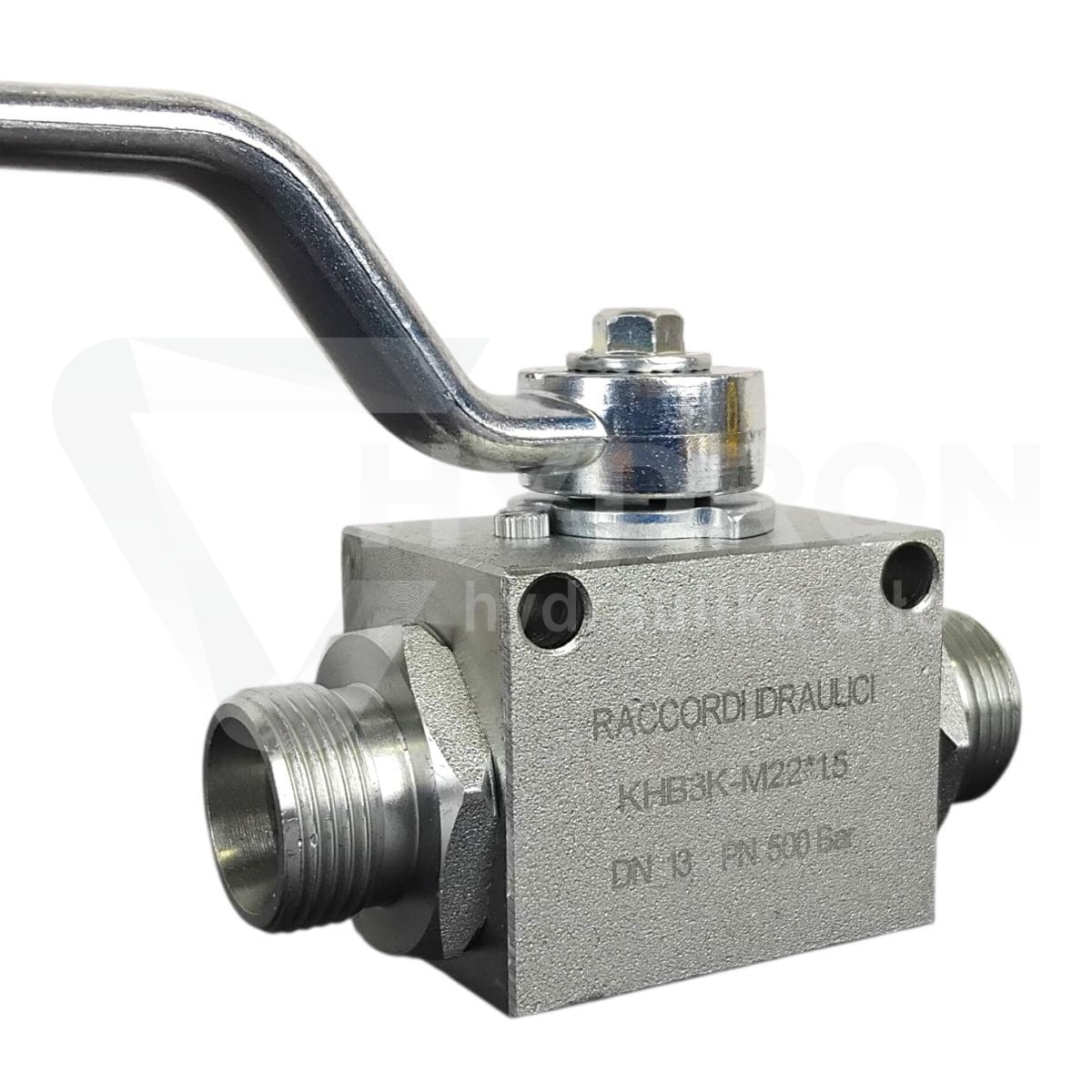

Zawory trójdrożne dzielą się na dwa główne typy ze względu na rodzaj gwintów: Zawory trójdrożne z gwintami metrycznymi – przeznaczone do instalacji wykorzystujących gwinty metryczne. Charakteryzują się wysoką precyzją wykonania i są idealne do systemów zgodnych z normami europejskimi. Zawory trójdrożne z gwintami calowymi BSP – kompatybilne z instalacjami wykorzystującymi gwinty calowe typu BSP (British Standard Pipe). Doskonałe do systemów zgodnych z normami brytyjskimi i międzynarodowymi.

Zawór trójdrożny zasada działania i zastosowanie

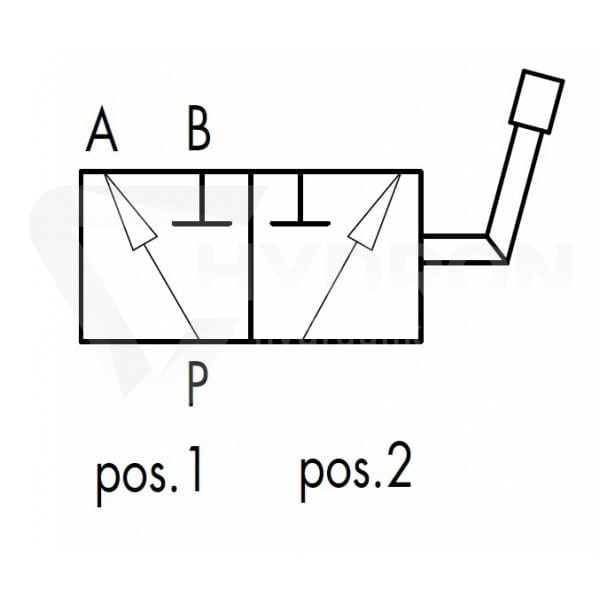

Zawór trójdrożny hydrauliczny to element w układach hydraulicznych, który umożliwia sterowanie przepływem cieczy hydraulicznej pomiędzy trzema różnymi portami. Dzięki swojej konstrukcji pozwala na zmianę kierunku przepływu, łączenie lub rozdzielanie strumieni medium, co czyni go niezwykle wszechstronnym w zastosowaniach przemysłowych, mobilnych i hydraulice siłowej. Zawór trójdrożny hydrauliczny posiada trzy porty przyłączeniowe, oznaczane zazwyczaj jako: P (dopływ) – wejście medium, A i B (wyjścia) – dwa wyjścia, między którymi można kierować przepływ. Jego działanie opiera się na obracaniu trzpienia kulowego wewnątrz zaworu, co pozwala na przełączanie przepływu pomiędzy różnymi kanałami. Najczęściej spotykane są dwa główne warianty sterowania przepływem: Przepływ L-kształtny (TYP L) : Zawór kieruje medium z jednego wejścia (P) do jednego z wyjść (A lub B), pozostawiając drugie wyjście zamknięte. Umożliwia wybór jednego z dwóch kierunków przepływu. Przepływ T-kształtny (TYP T) : Zawór może kierować medium jednocześnie do obu wyjść (A i B), rozdzielając przepływ. Może również całkowicie odcinać jeden z obwodów, w zależności od ustawienia trzpienia.

Dzięki tym konfiguracjom, zawory trójdrożne doskonale sprawdzają się w systemach wymagających zmiany kierunku przepływu lub rozdzielenia medium do dwóch odbiorników. Zastosowanie zaworów trójdrożnych hydraulicznych : ✔️ Przełączanie obiegów w układach hydraulicznych – pozwalają na kierowanie przepływu oleju hydraulicznego do różnych sekcji układu. ✔️ Łączenie i rozdzielanie strumieni medium – stosowane w instalacjach wymagających pracy z wieloma odbiornikami. ✔️ Odcięcie przepływu w jednym kierunku – mogą pełnić funkcję zaworów odcinających w hydraulice siłowej. ✔️ Układy sterowania w maszynach i urządzeniach przemysłowych – np. w prasach hydraulicznych, układach transportowych czy systemach chłodzenia oleju.
