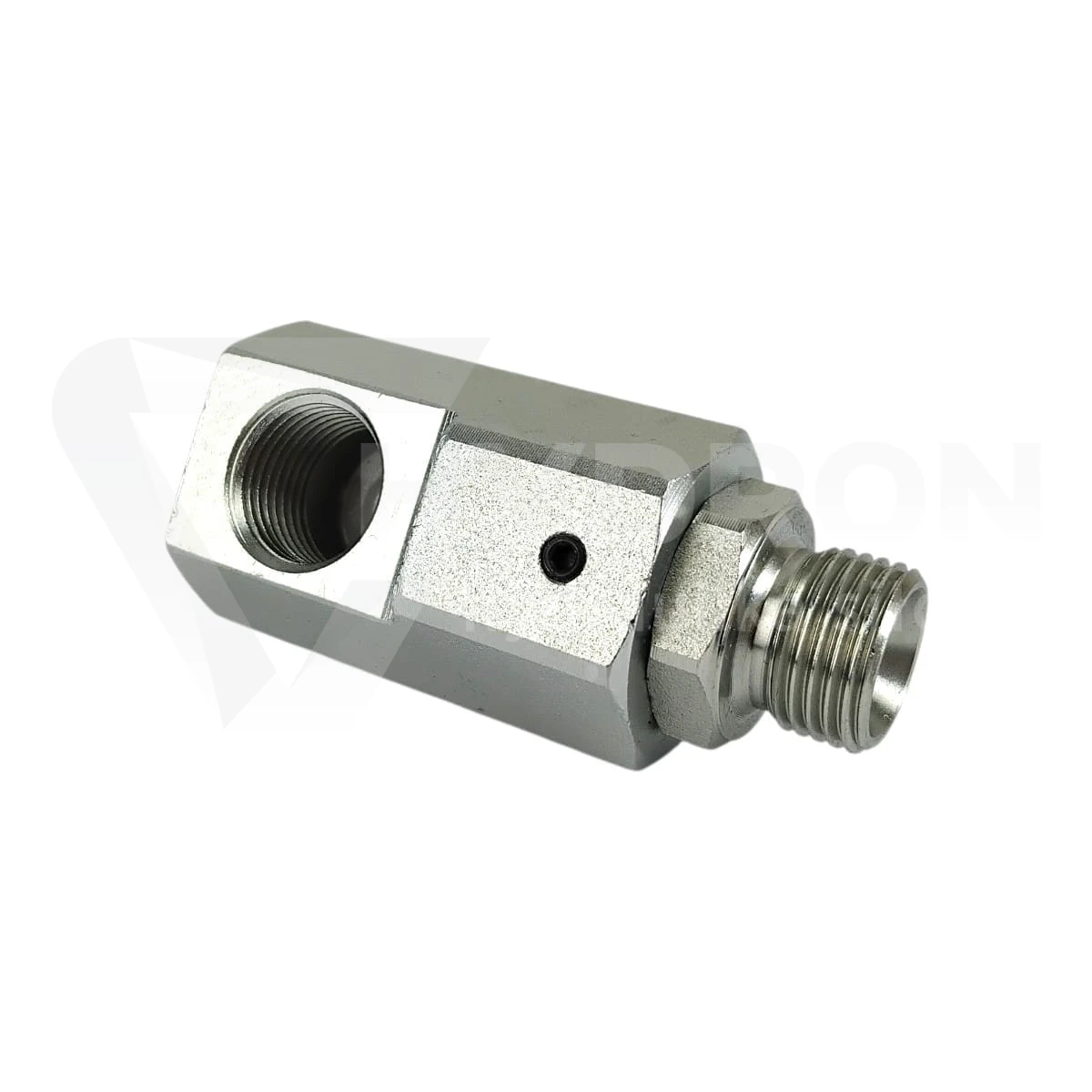

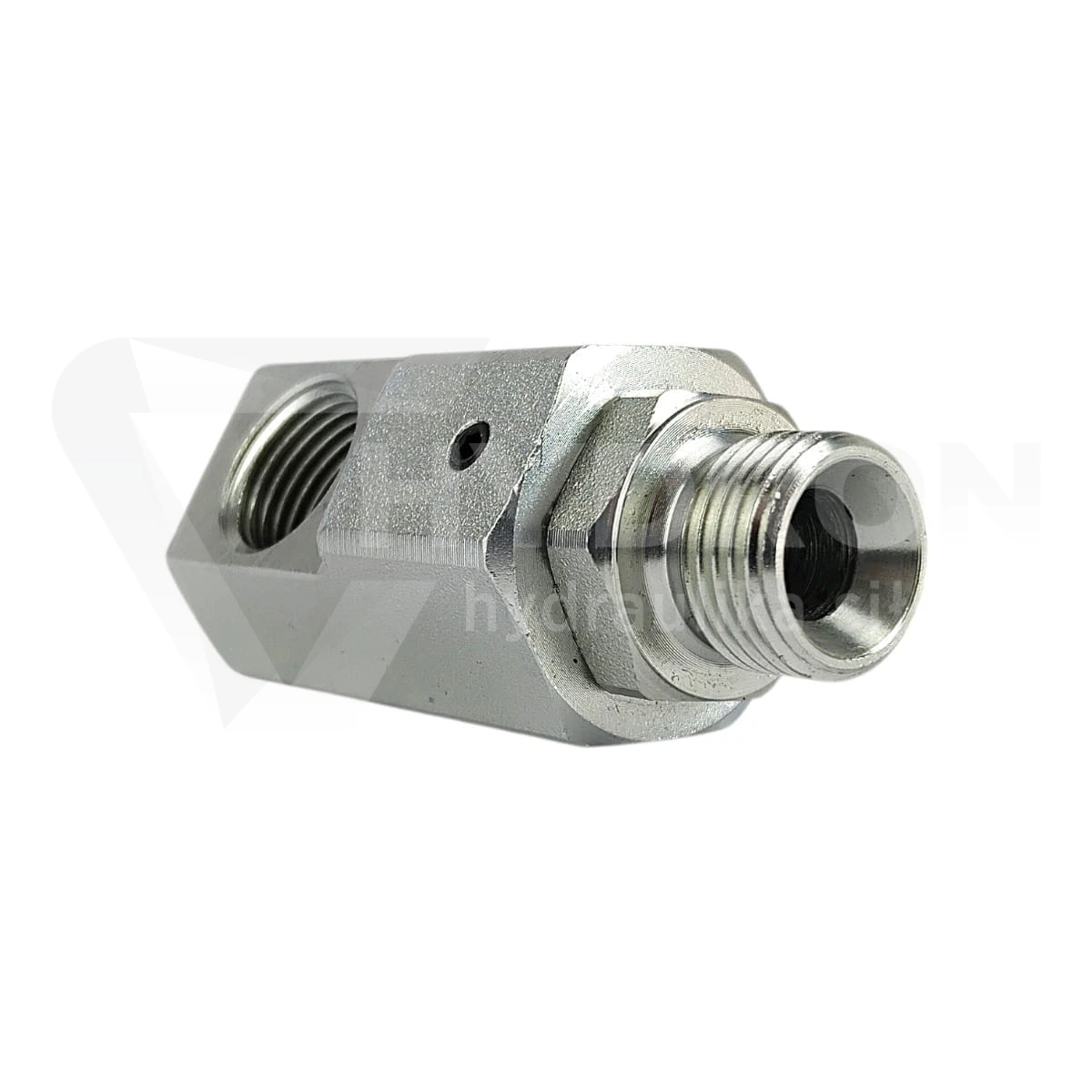

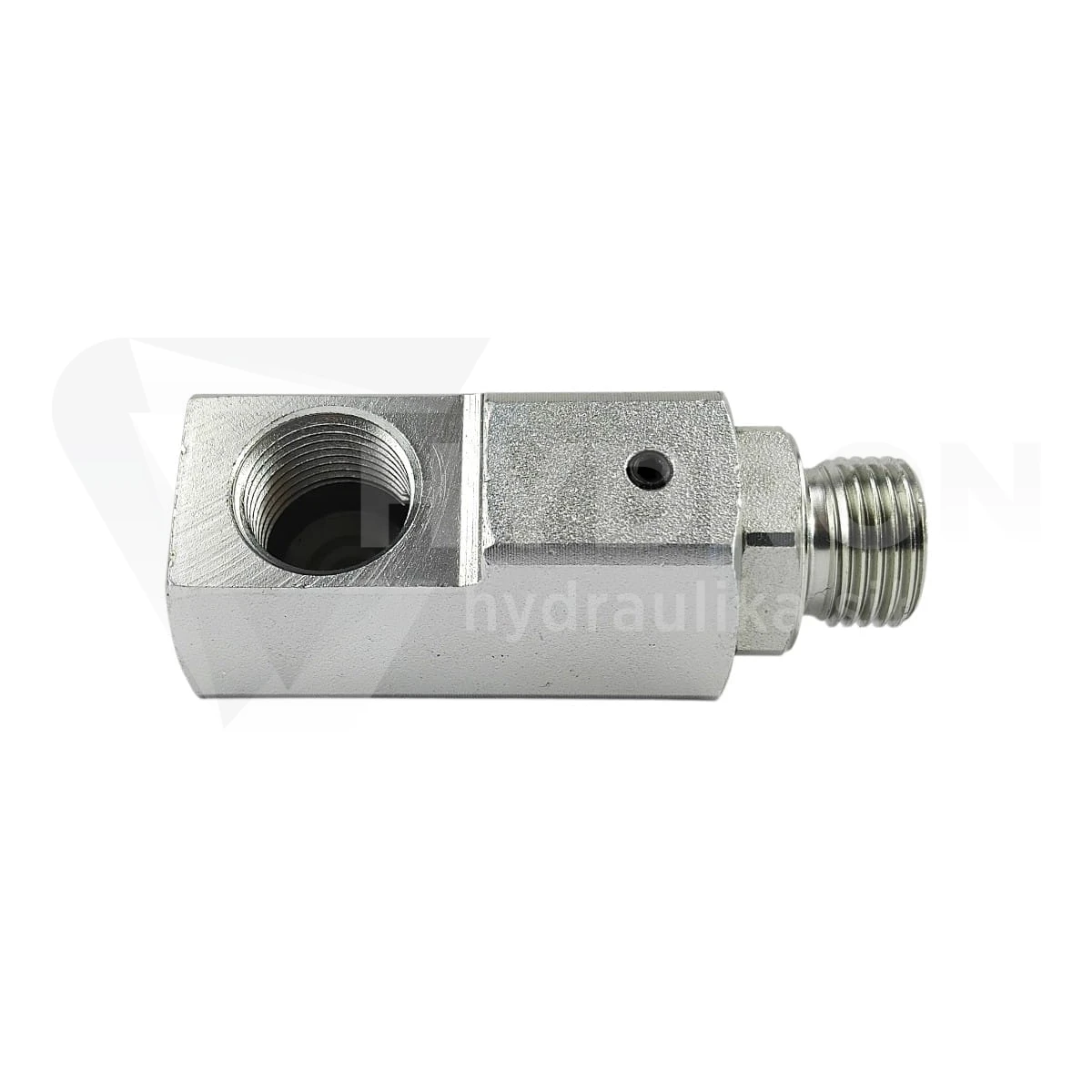

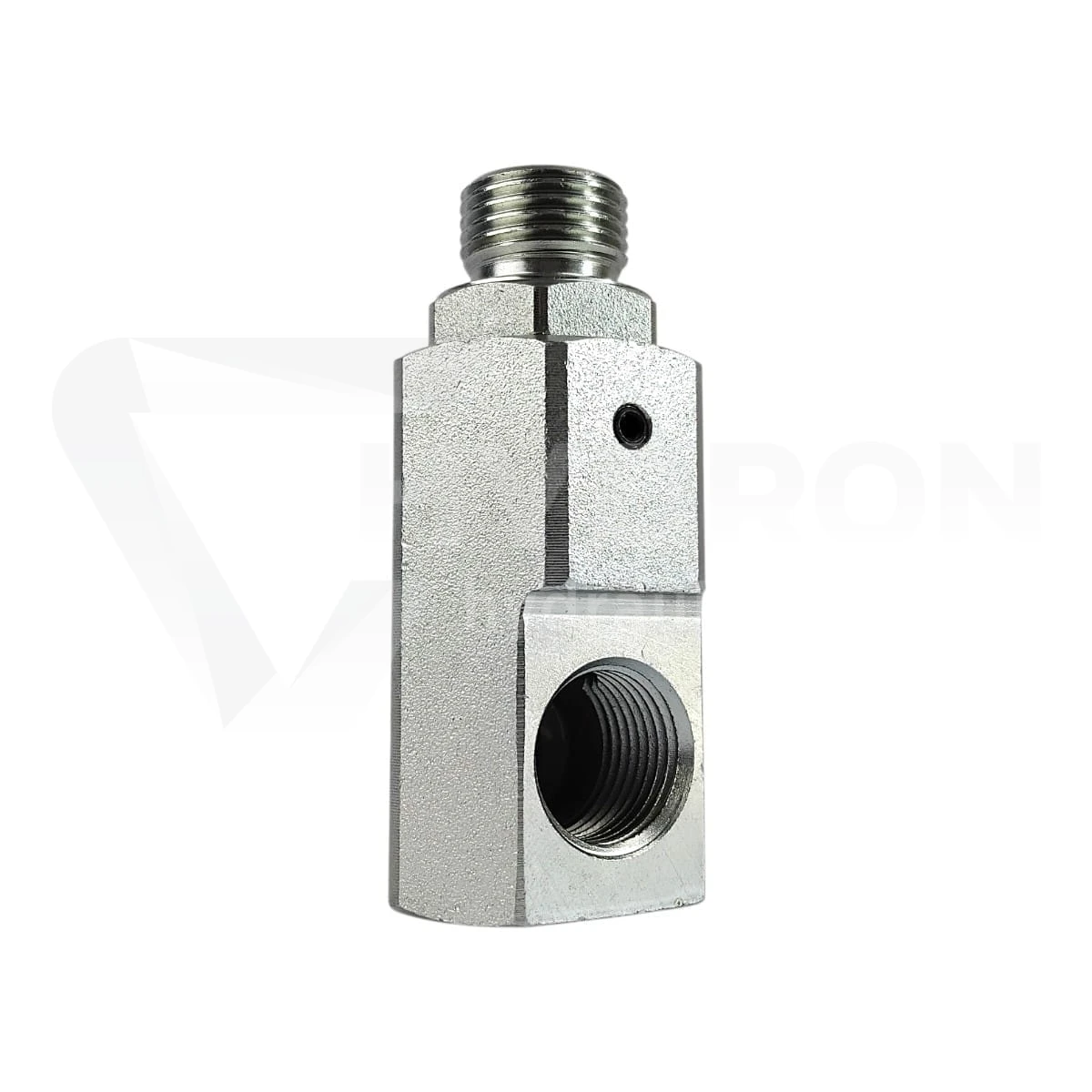

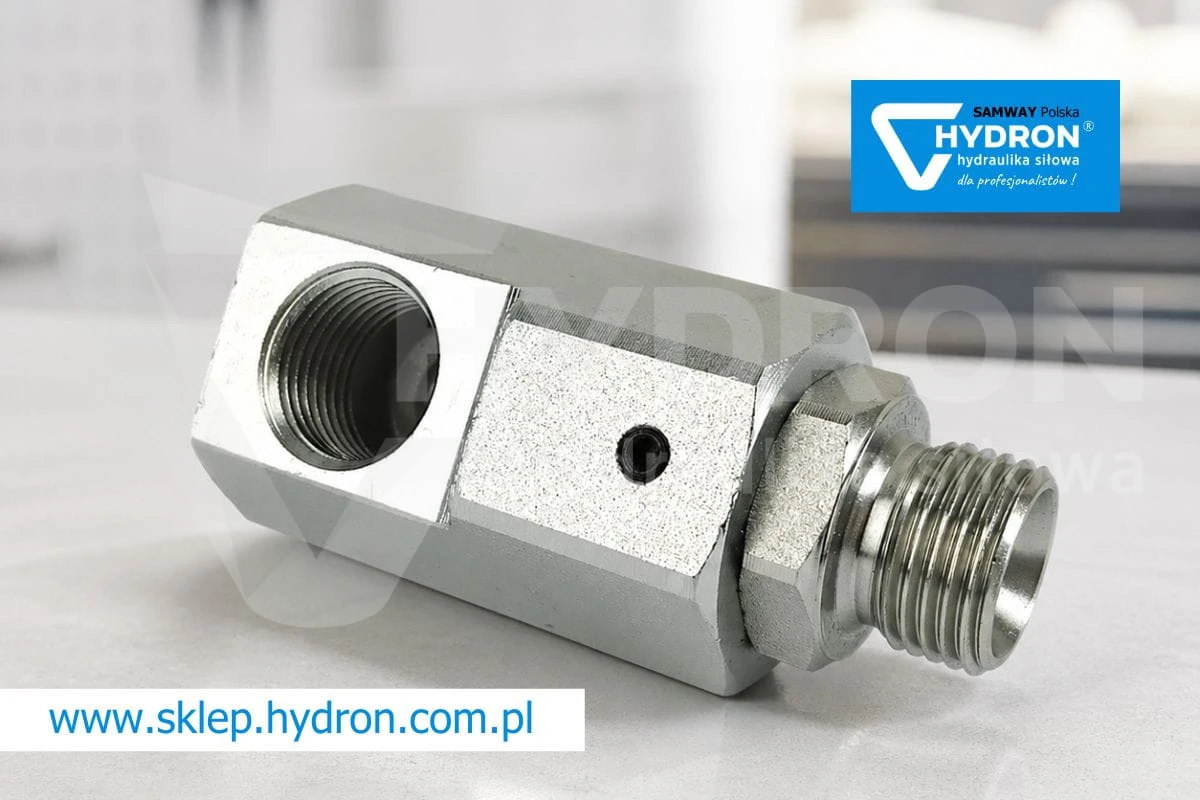

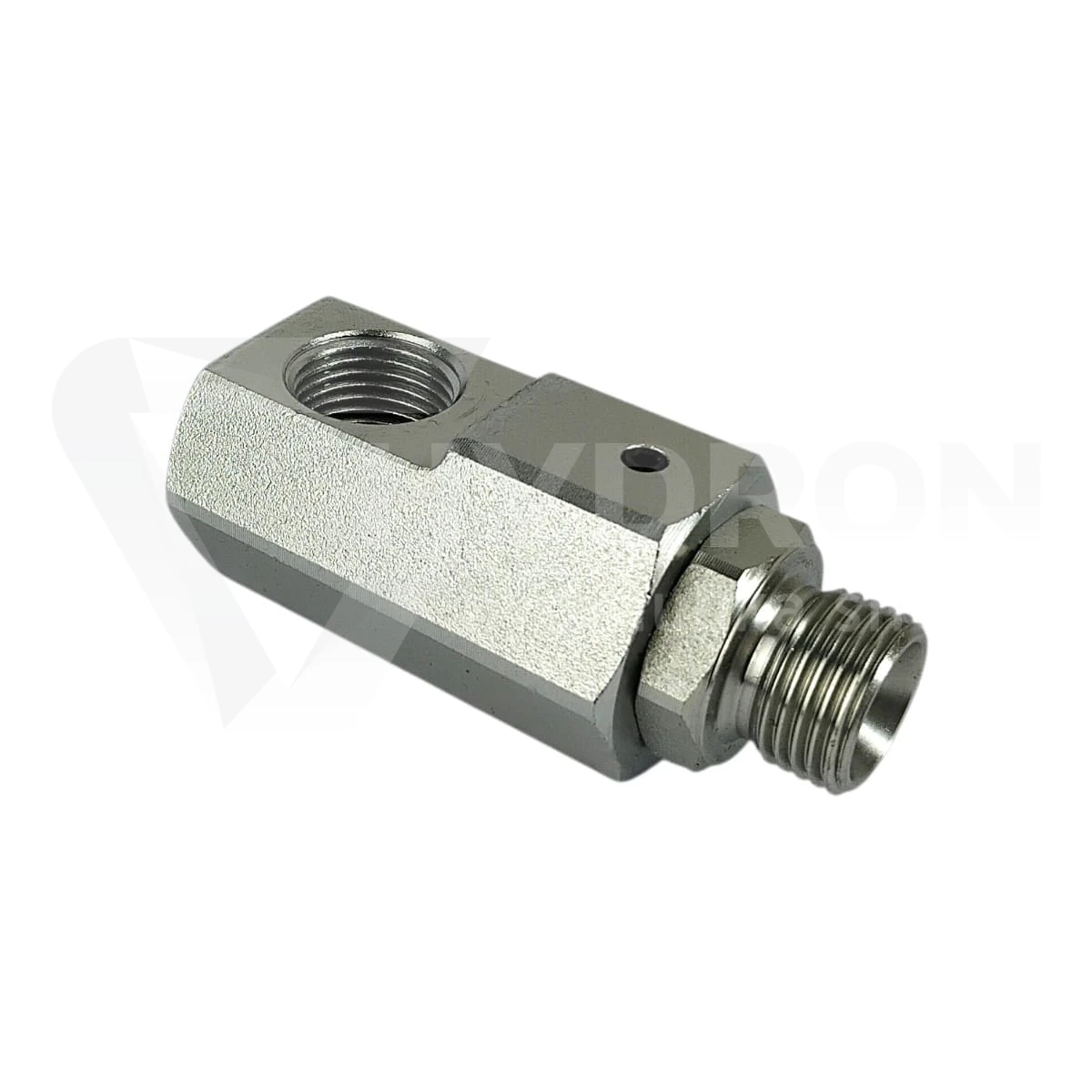

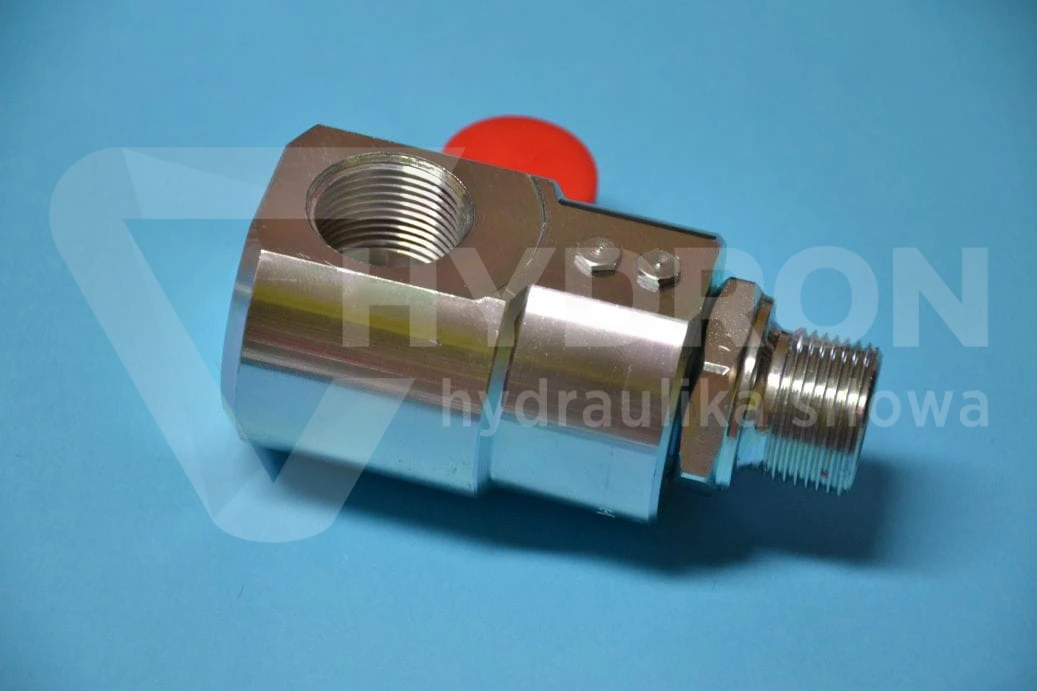

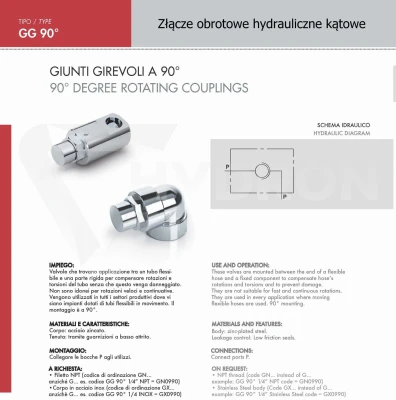

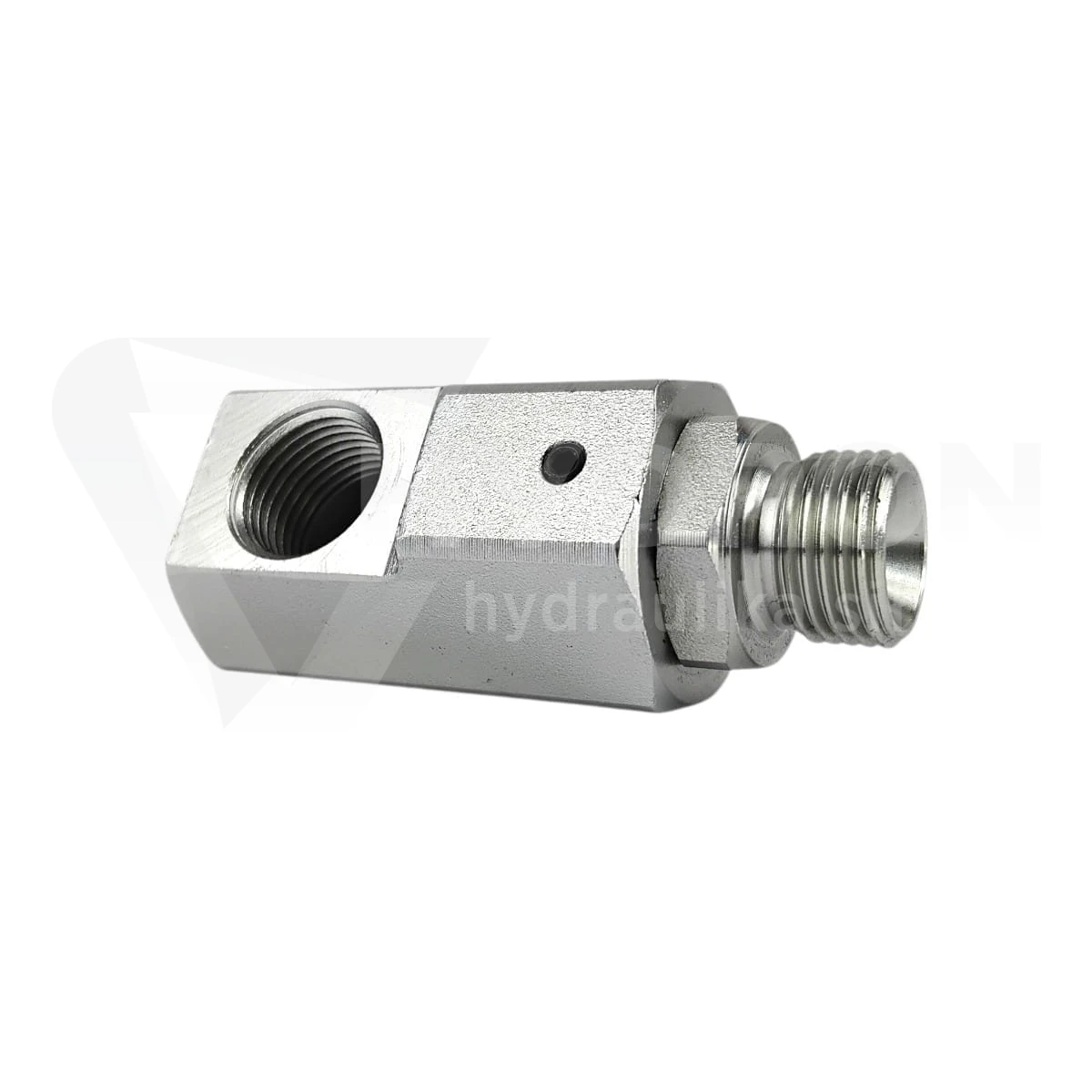

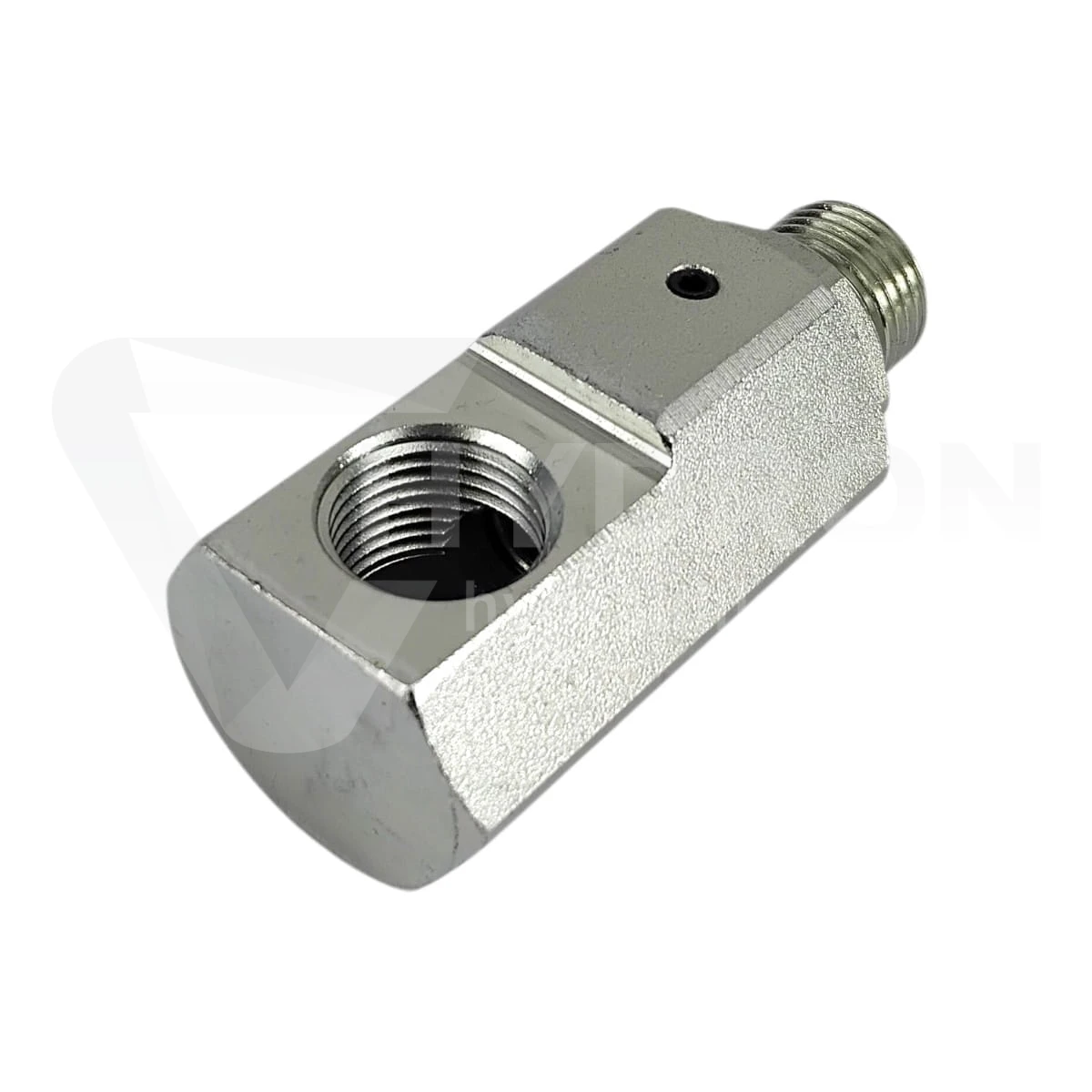

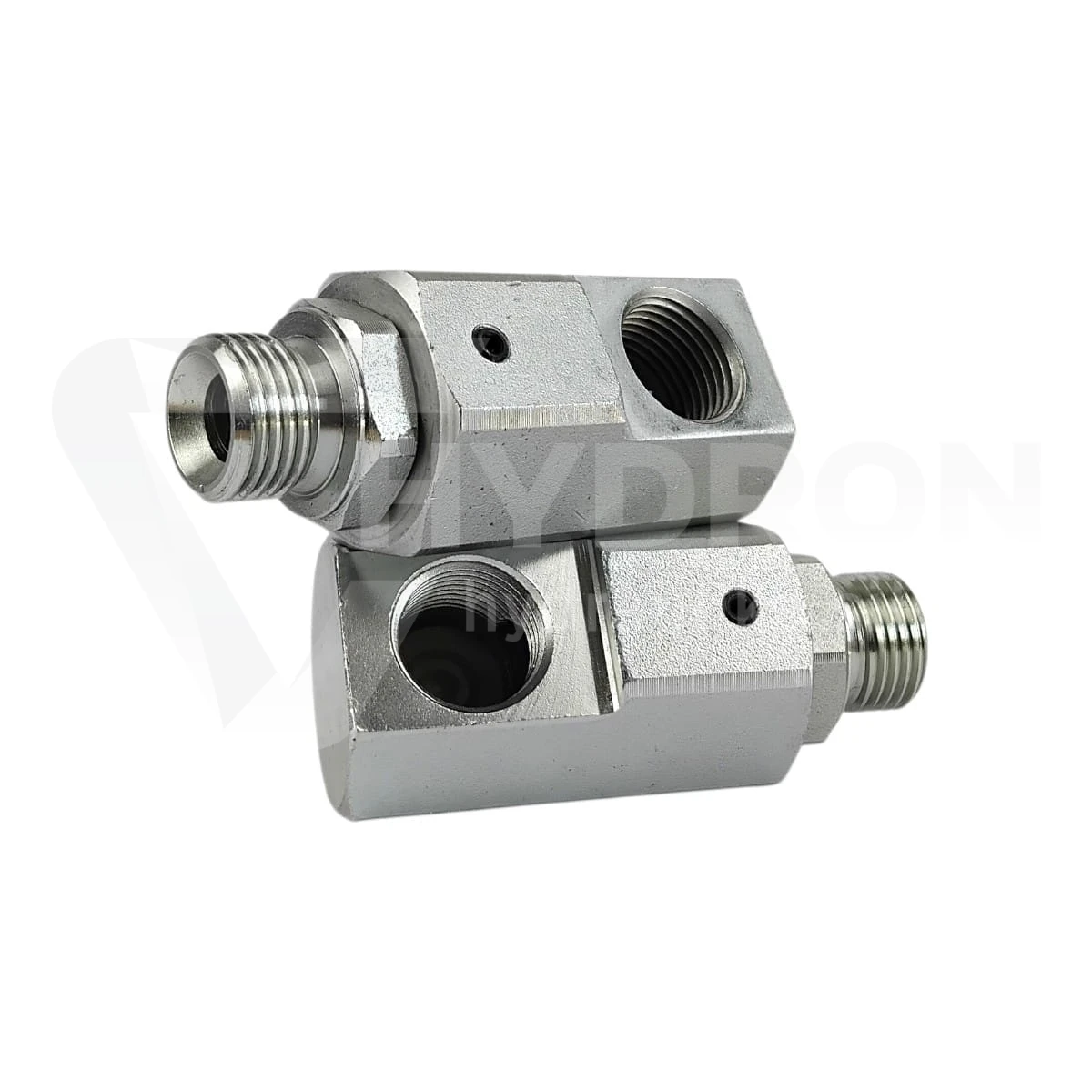

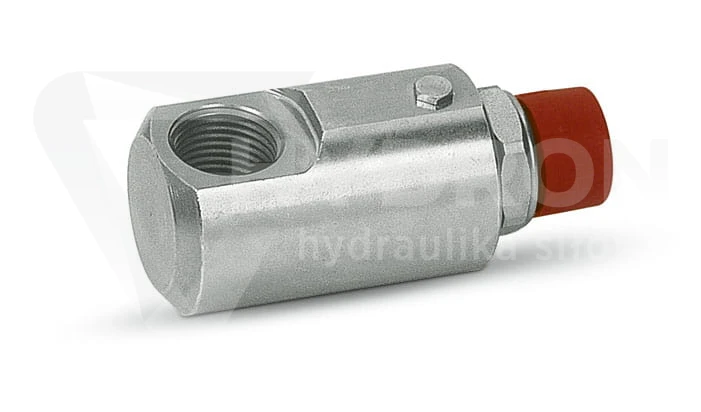

Złącze obrotowe kątowe 90 gwint 1"

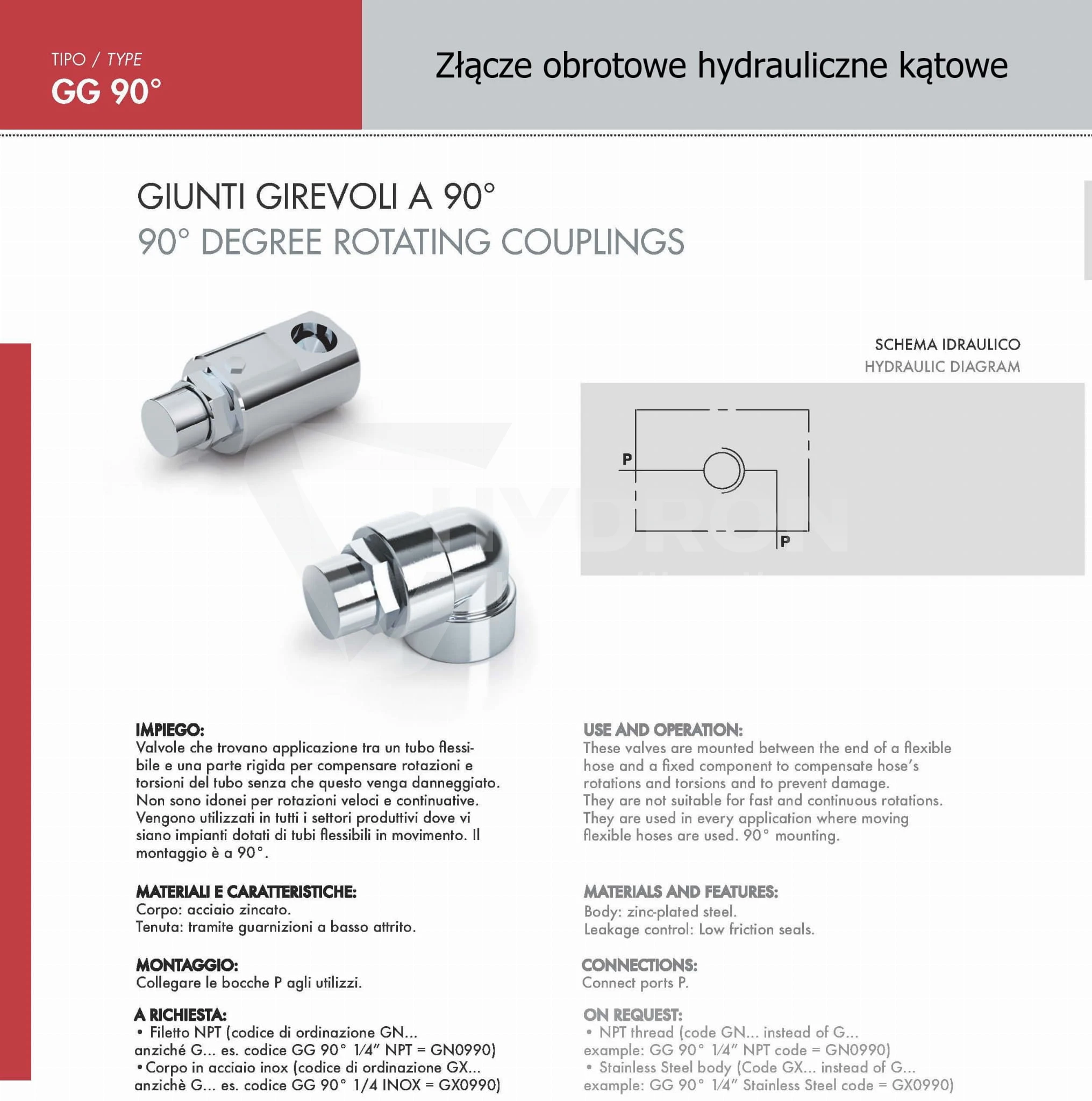

Złącze obrotowe proste z łożyskiem kulkowym przeznaczone do oleju
hydraulicznego. Stosowane w układach wymagających
połączenia obrotowego w
celu wyeliminowania naprężeń węży. Złącze przeznaczone do wykonywania
obrotów przy małym
momencie obrotowym. Nie jest zaprojektowane do pracy z
dużymi prędkościami obrotowymi. Materiał: stal ocynkowana.
Uszczelnienie:
NBR. Przyłącze: gwint wewn./zewn. BSP. Temp. pracy: od -40°C do +106°C
Złącza obrotowe montuje się bezpośrednio do przewodów hydraulicznych celem
zabezpieczenia ich przed uszkodzeniem
spowodowanym skręceniem lub wygięciem.
Dwa elementy hydrauliki zamontowane na obu końcach złącza obrotowego
mogą
się niezależnie, swobodnie skręcać i obracać przy zachowaniu pełnej szczelności
przepływu oleju.

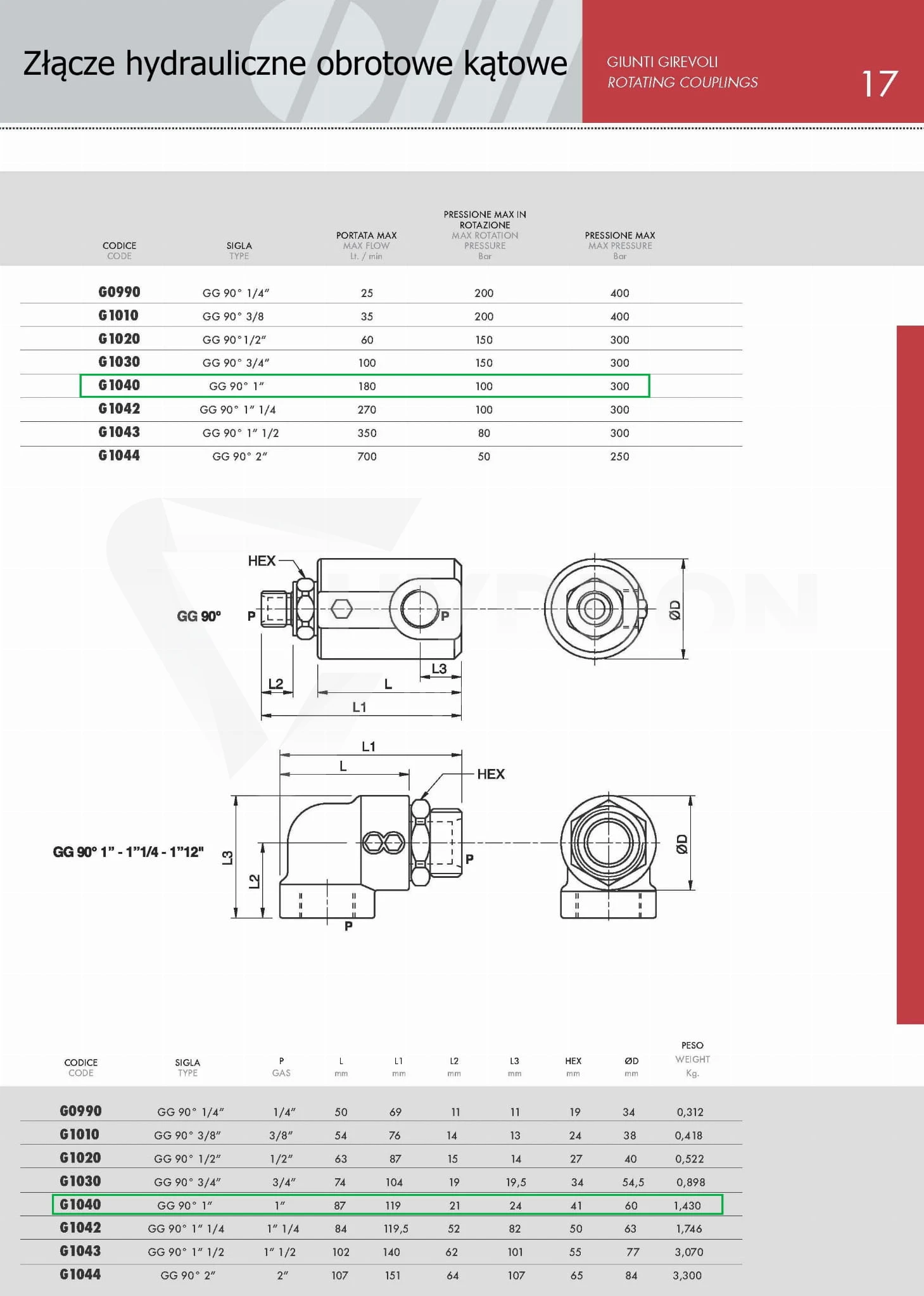

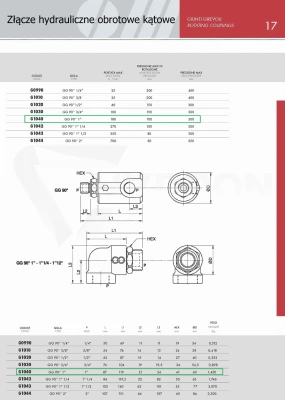

Pomocne dane:
E1 - 41 mm
L3 - 25 mm
L2 - 21 mm
L1
- 113 mm
L - 80 mm
P - Średnica gwintu BSP 1" mierzona
suwmiarką:
Średnica zewnętrzna [mm]: 33,0 - 33,2
Średnica wewnętrzna
[mm]: 30,3 - 30,8
Przepływ max - 180 l/min
Max. prędkość
obrotowa - 100 obr/min
Słowa kluczowe : złącze obrotowe, nypel obrotowy, złącze skręcane
Pliki do pobrania:
