PODSTAWOWE INFORMACJE TECHNICZNE :

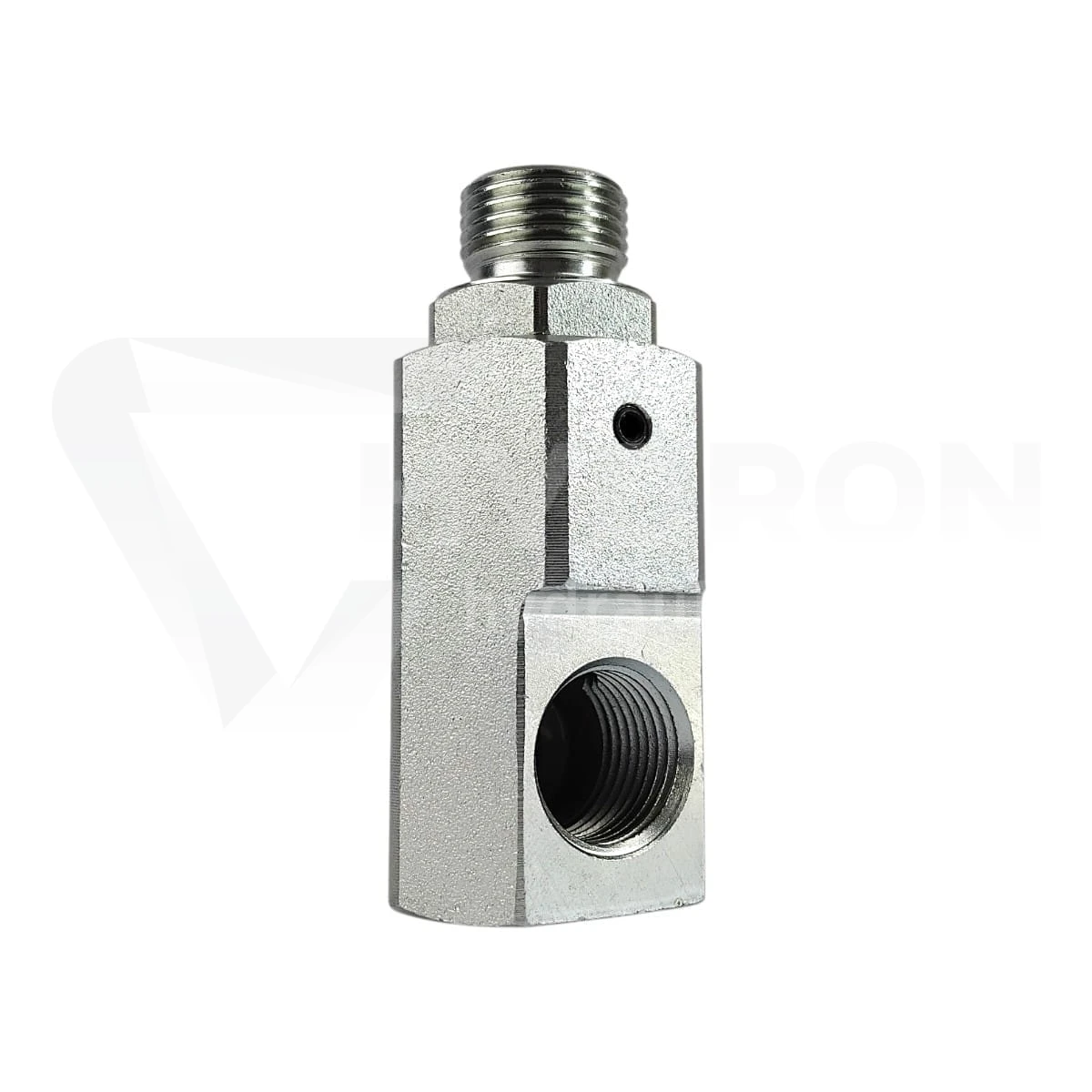

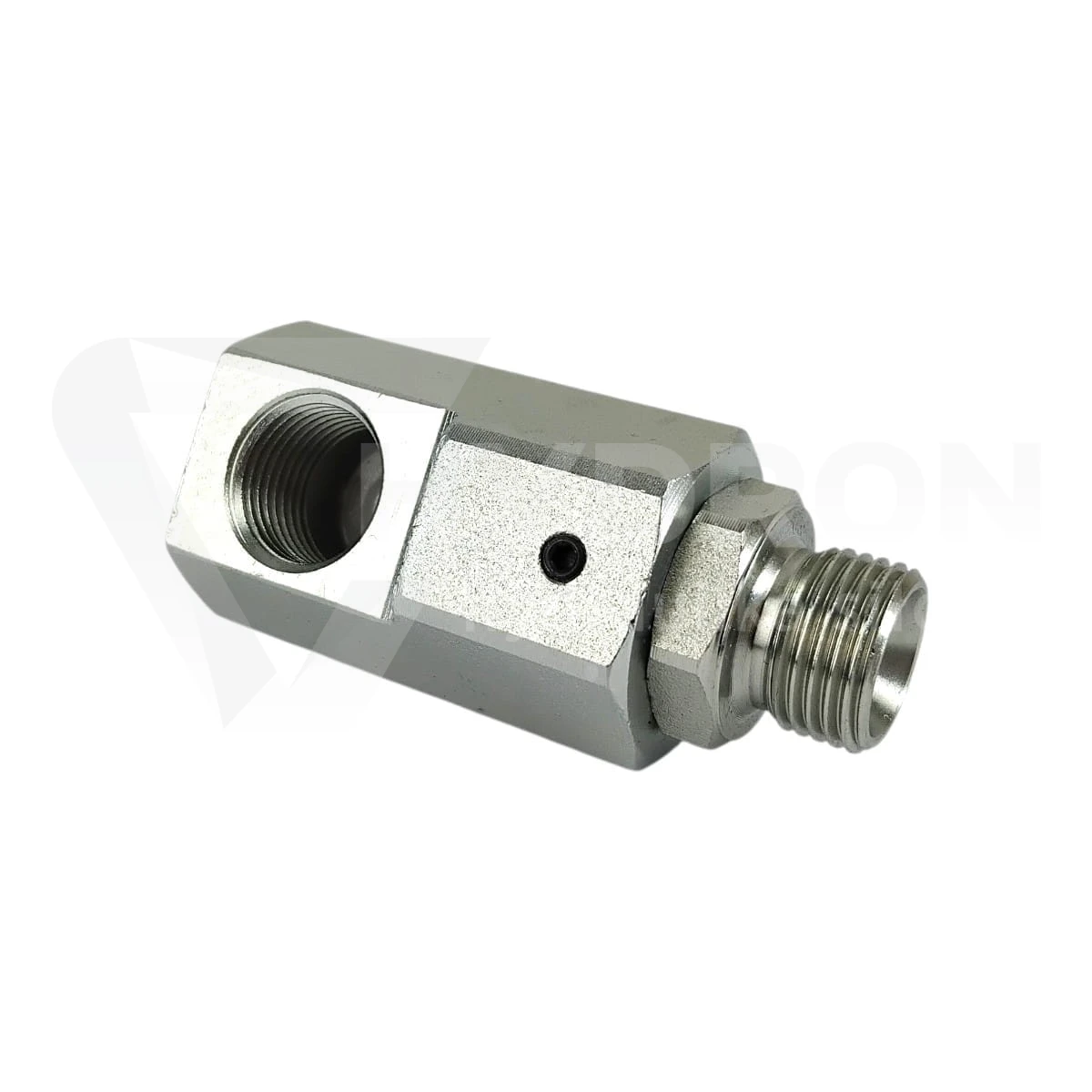

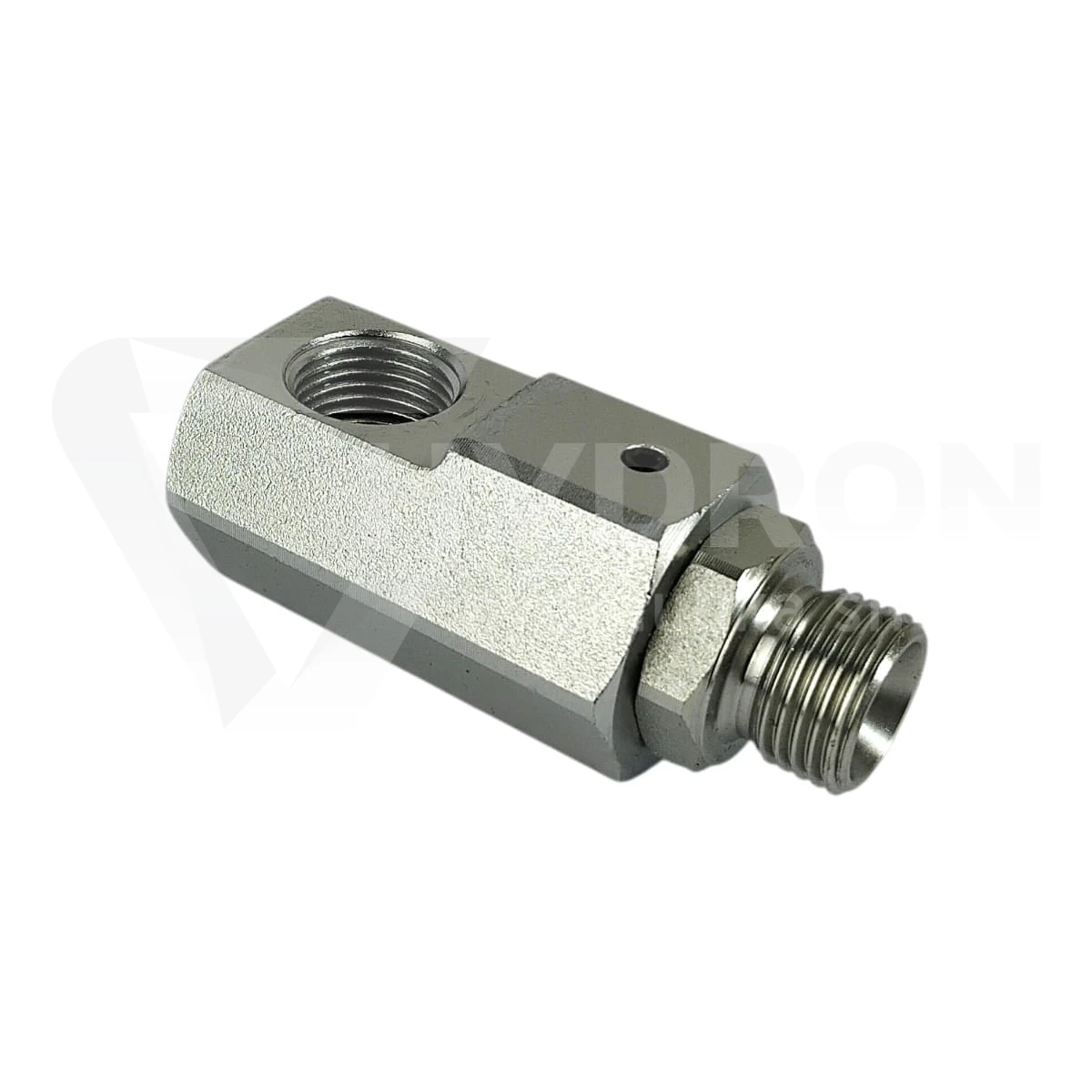

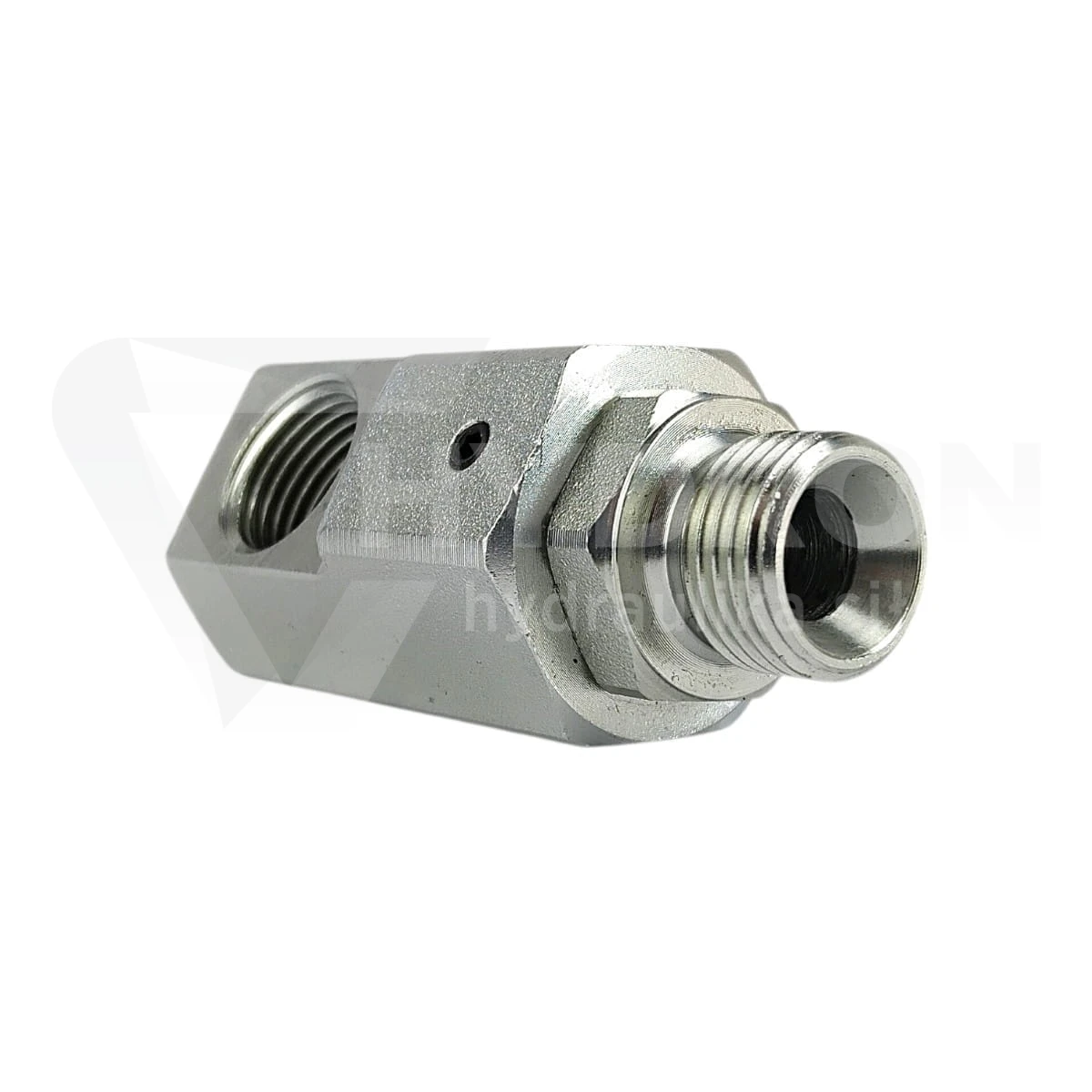

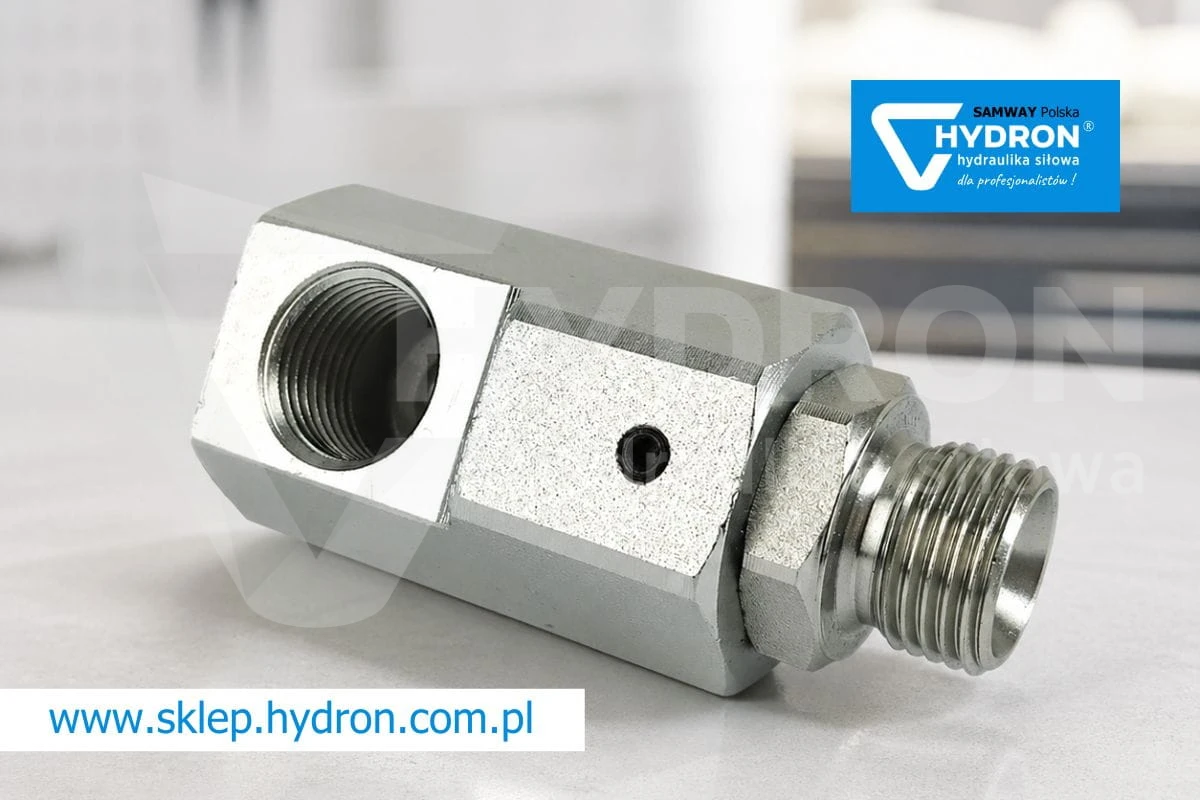

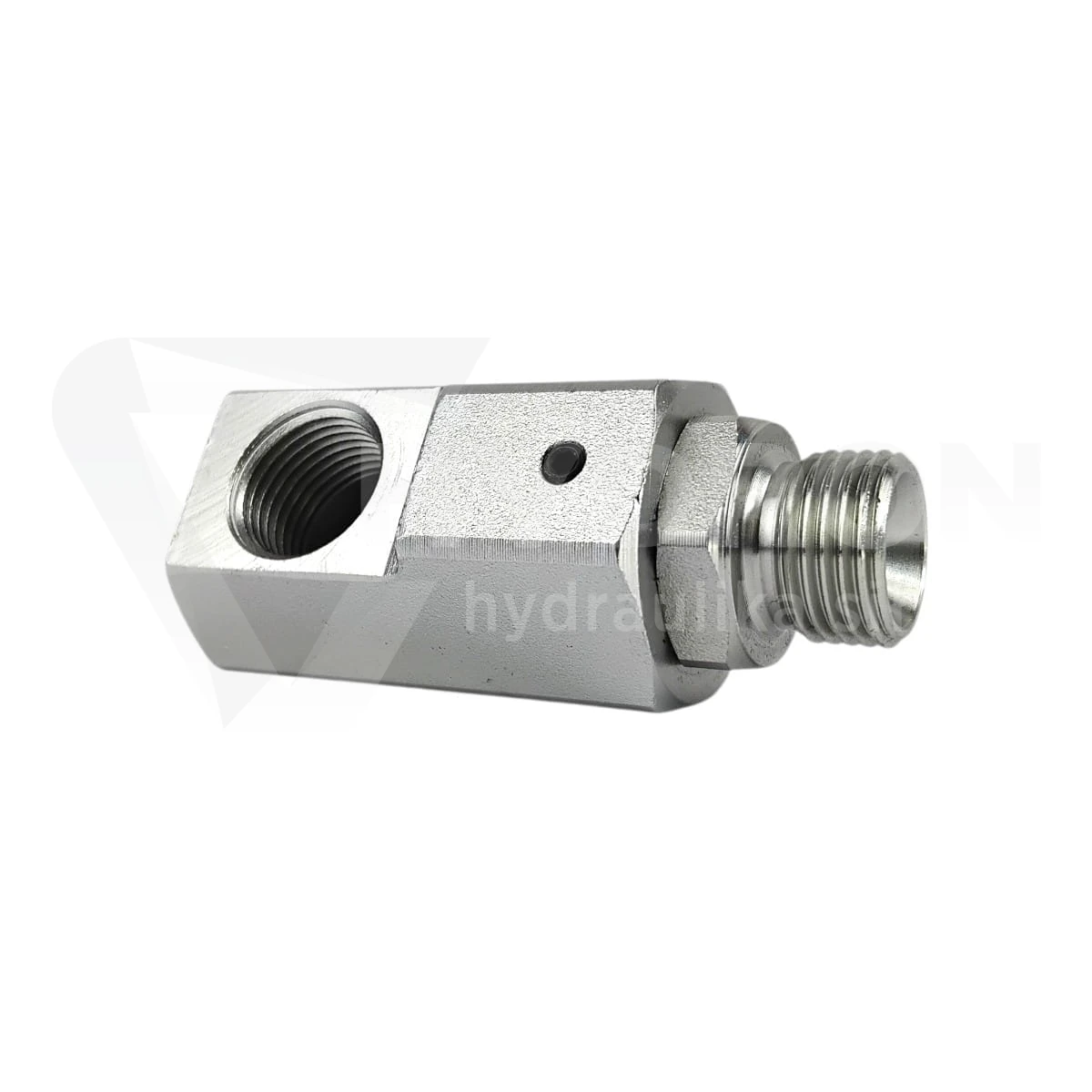

Złącze obrotowe kątowe 90° gwint 3/4"
5
Dane techniczne
| Typ złącza | kolanko |
| Gwint 1 | 3/4" BSP |
| Gwint 1 ( mm ) | 26,1-26,4zew./24,1-24,5wew. |
| Gwint 2 | 3/4" BSP |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 300 bar |
| Norma wykonania | Złącza BSP BS5200 / ISO 8434-6 |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 80°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie alternatywne | GGL90 3/4" |
Opis

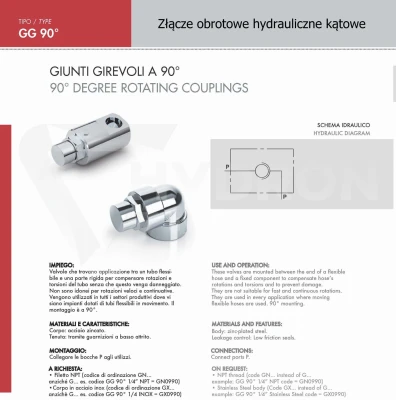

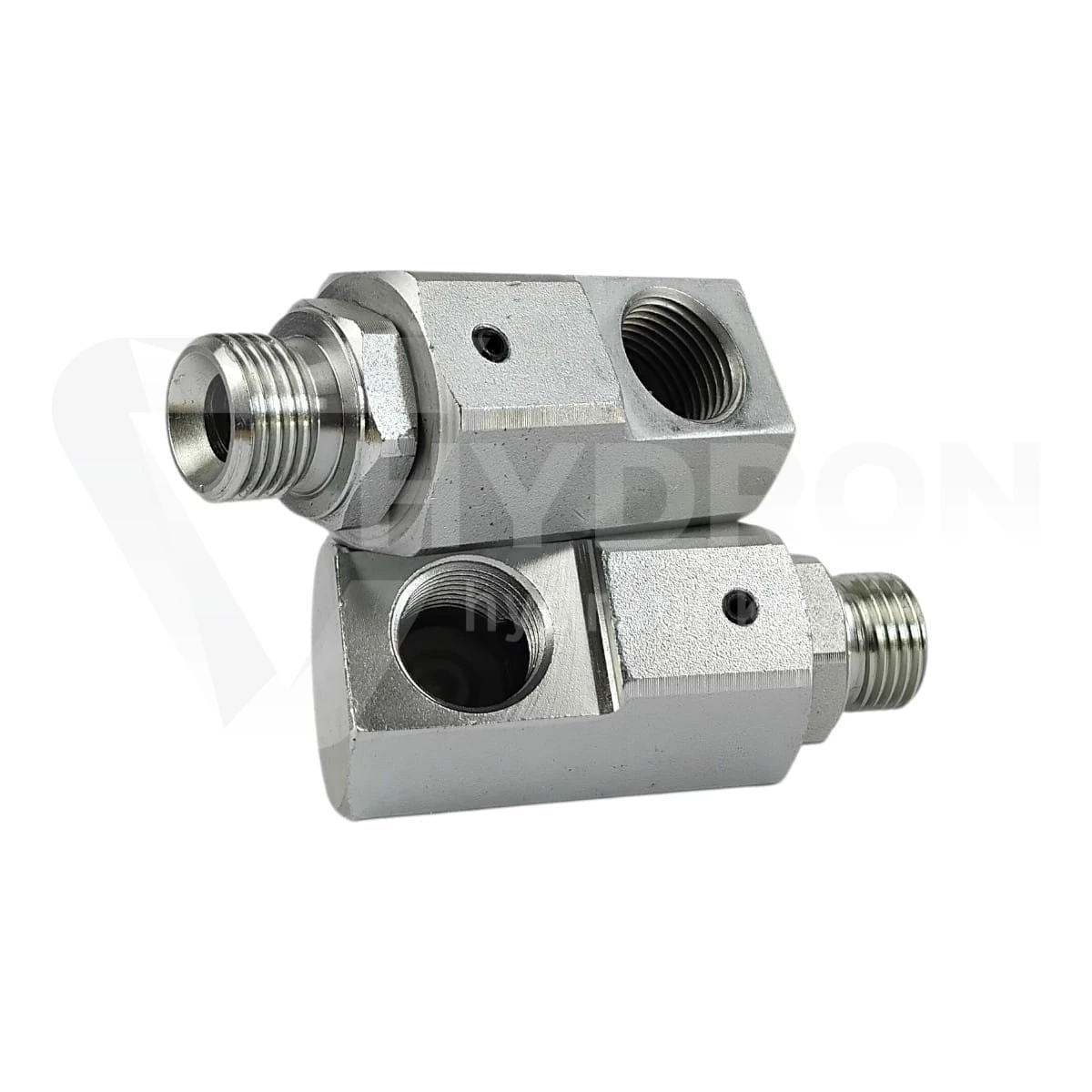

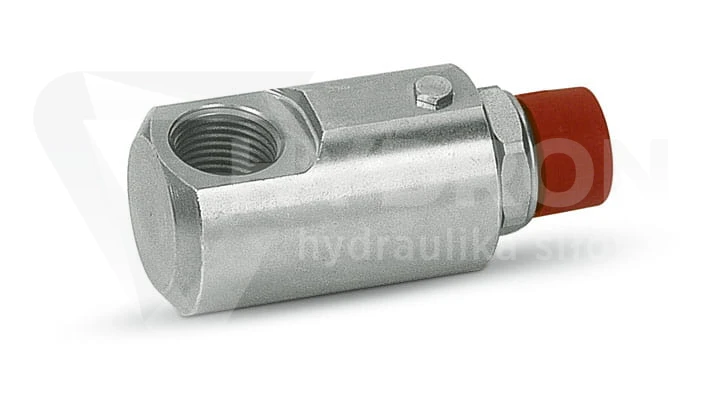

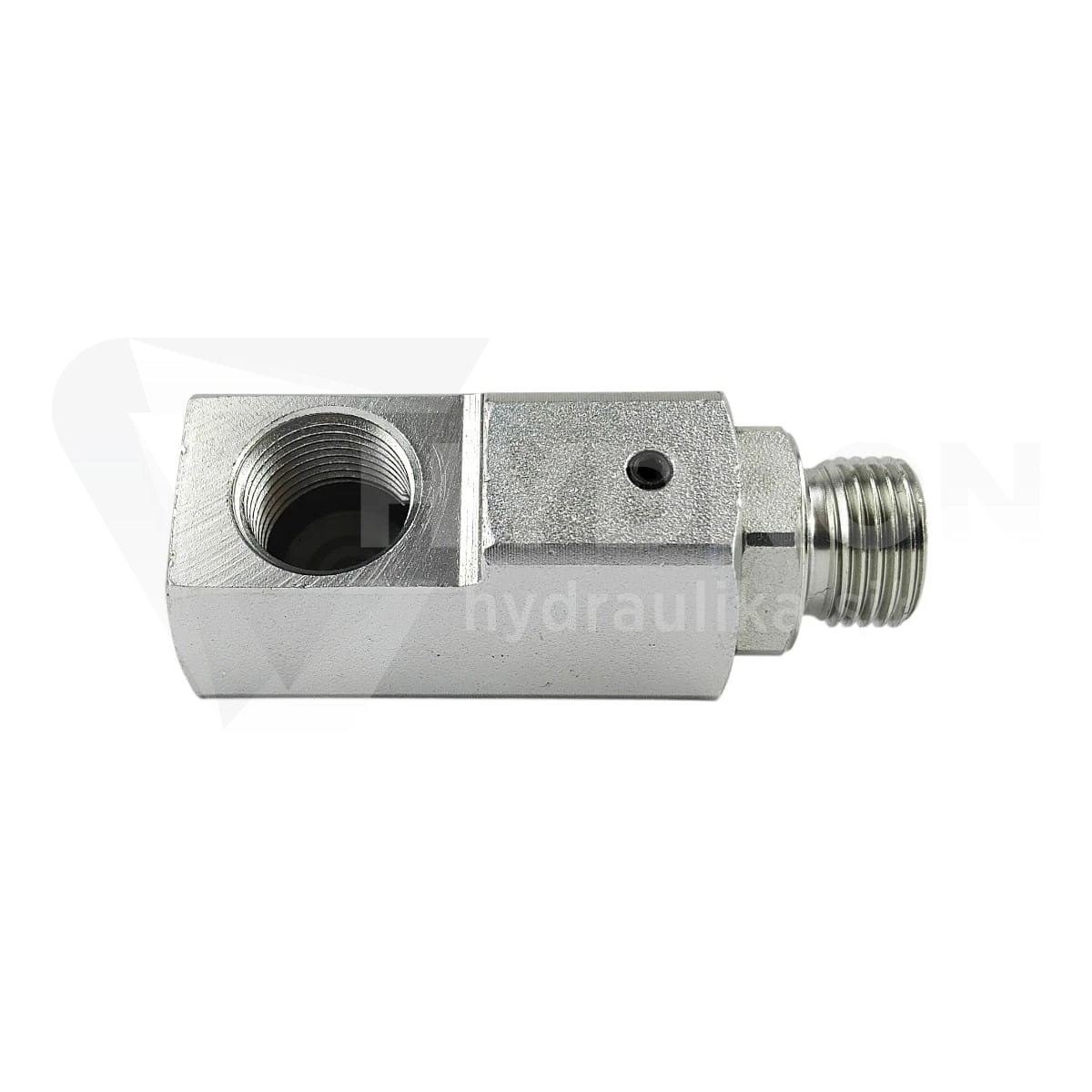

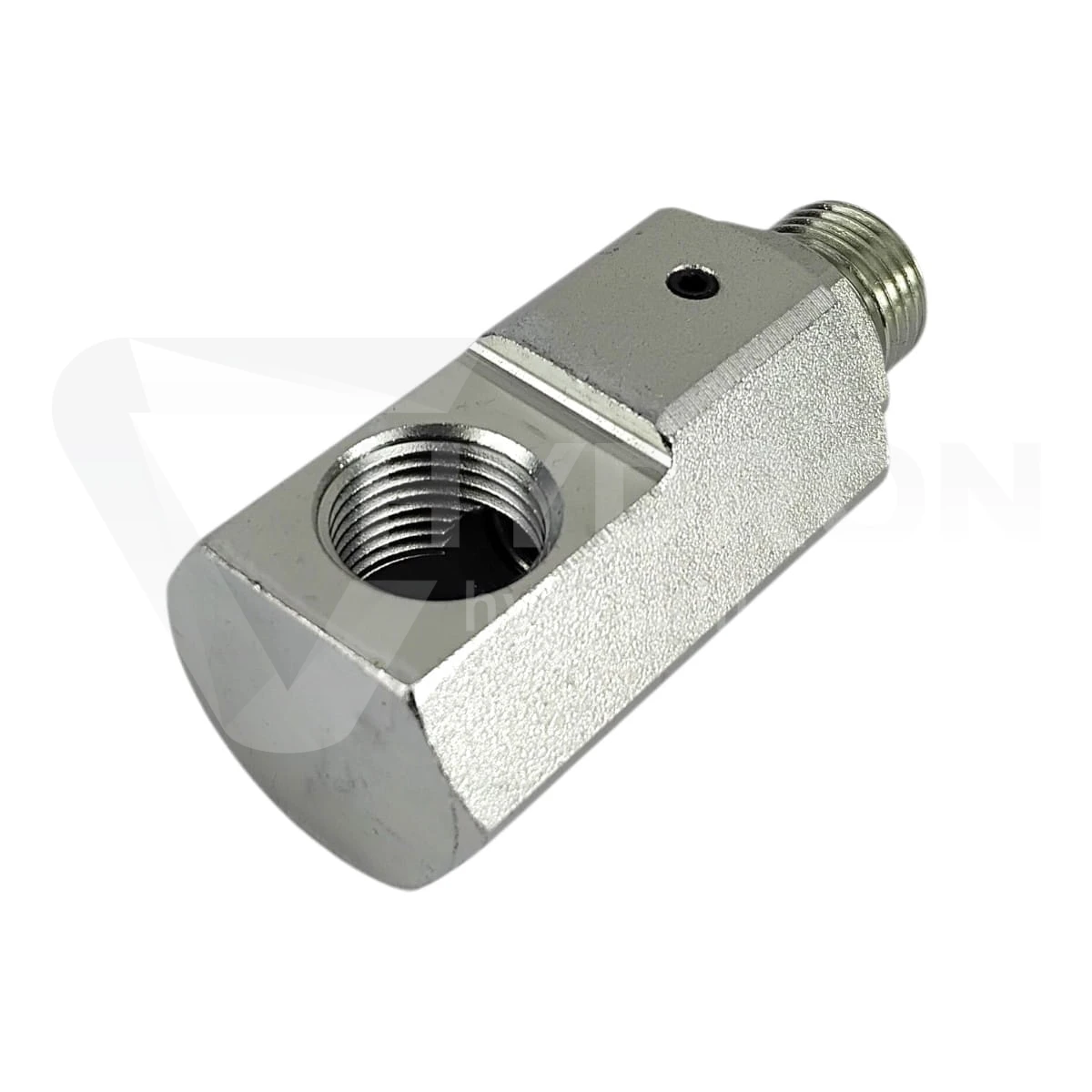

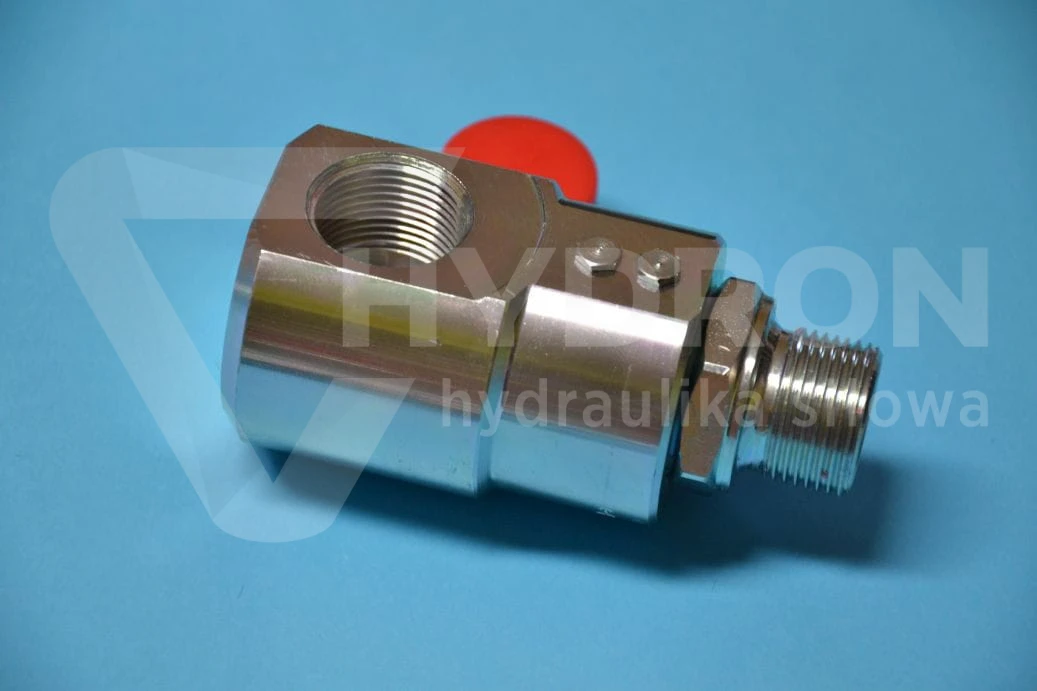

Złącze obrotowe kątowe 90° gwint 3/4"

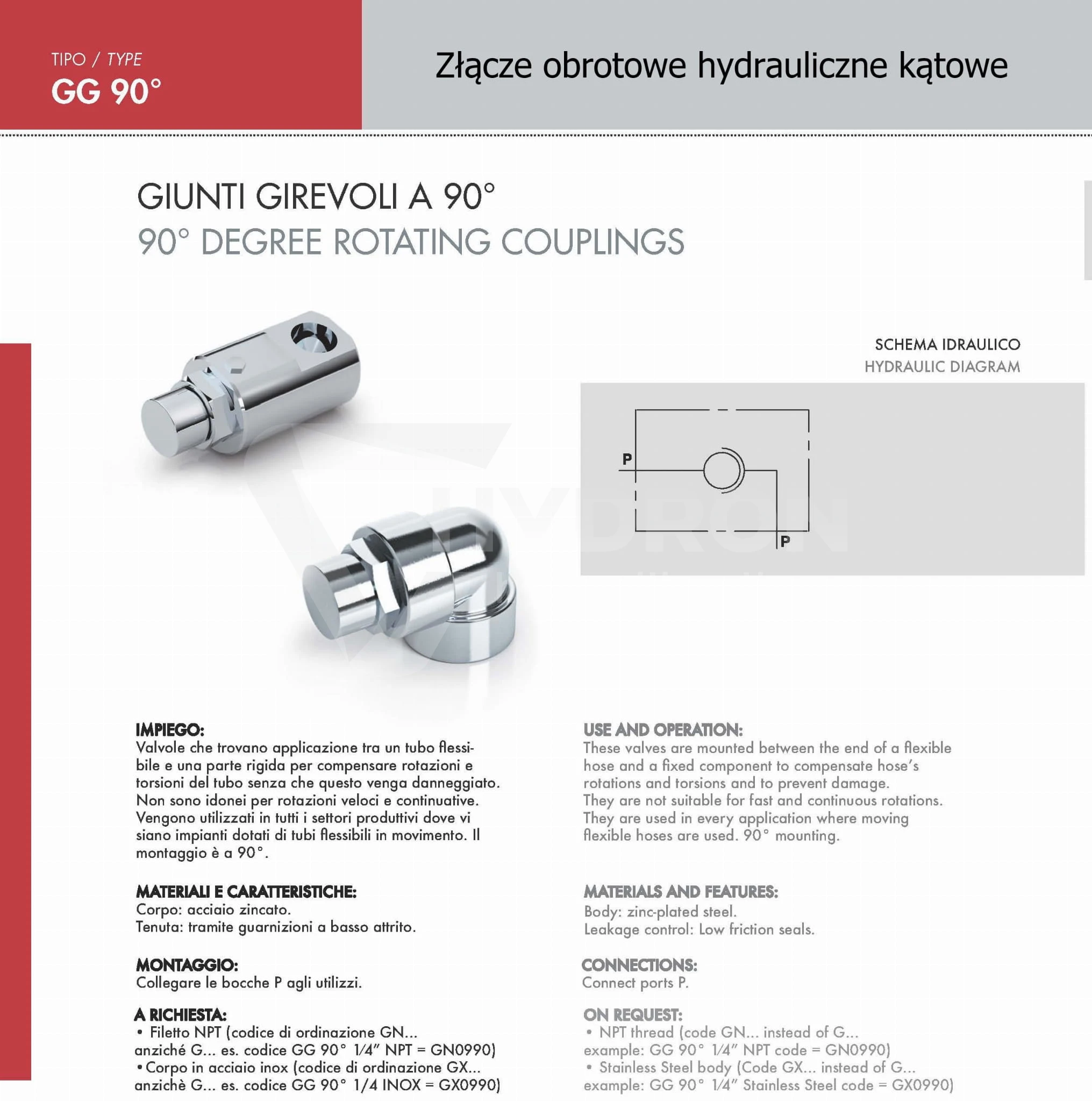

Złącze obrotowe kolankowe z łożyskiem
kulkowym przeznaczone do oleju hydraulicznego. Stosowane w układach
wymagających
połączenia obrotowego w celu wyeliminowania naprężeń węży.
Złącze przeznaczone do wykonywania obrotów przy małym
momencie
obrotowym. Nie jest zaprojektowane do pracy z dużymi prędkościami obrotowymi.
Materiał: stal ocynkowana.
Uszczelnienie: NBR. Przyłącze: gwint
wewn./zewn. BSP. Temp. pracy: od -20°C do +80°C
Złącza obrotowe montuje
się bezpośrednio do przewodów hydraulicznych celem zabezpieczenia ich przed
uszkodzeniem
spowodowanym skręceniem lub wygięciem. Dwa elementy
hydrauliki zamontowane na obu końcach złącza obrotowego
mogą się
niezależnie, swobodnie skręcać i obracać przy zachowaniu pełnej szczelności
przepływu oleju.

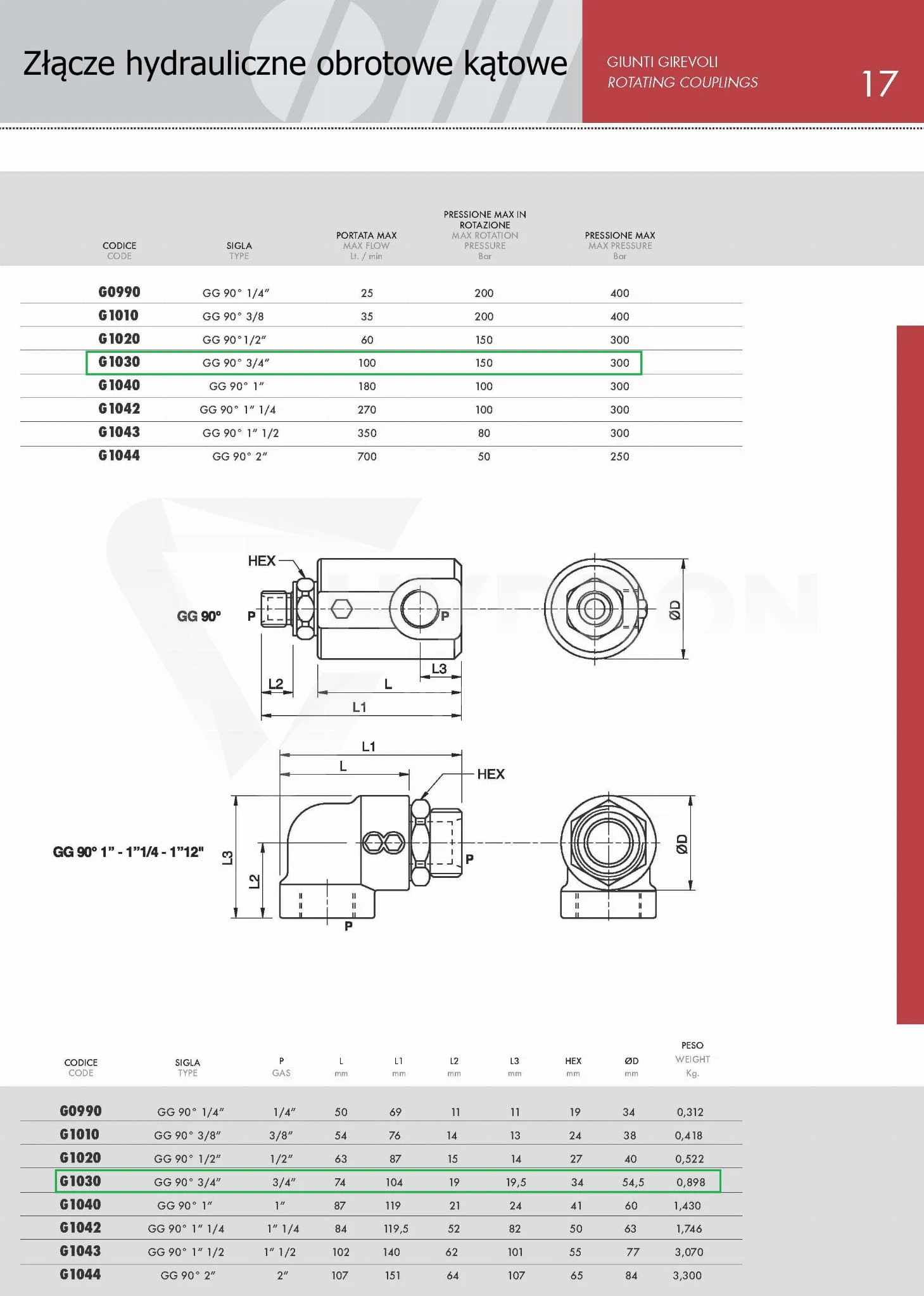

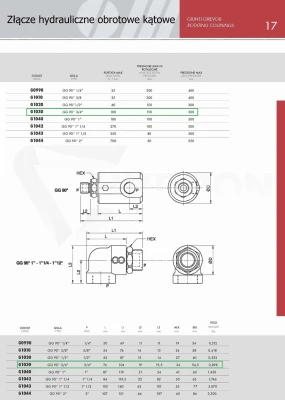

Pomocne dane:
E1 - 34 mm
L3 - 18
mm
L2 - 19 mm
L1 - 100 mm
L - 70 mm
P - Średnica gwintu BSP
3/4" mierzona suwmiarką:
Średnica zewnętrzna [mm]: 26,1 -
26,4
Średnica wewnętrzna [mm]: 24,1 - 24,5
Przepływ max - 100
l/min
Max. prędkość obrotowa - 120 obr/min
Słowa kluczowe : złącze obrotowe, nypel obrotowy, złącze skręcane
oznaczenie alternatywne: GGL90
3/4"
