PODSTAWOWE INFORMACJE TECHNICZNE :

Złączka AA M20x1,5 12S

Dostępność: towar na magazynie
Cena: 13,54 zł 13.54
Cena netto: 11,01 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Producent: HYDRON
Kod produktu: AA M20/M20
Kod EAN: 2000010031139

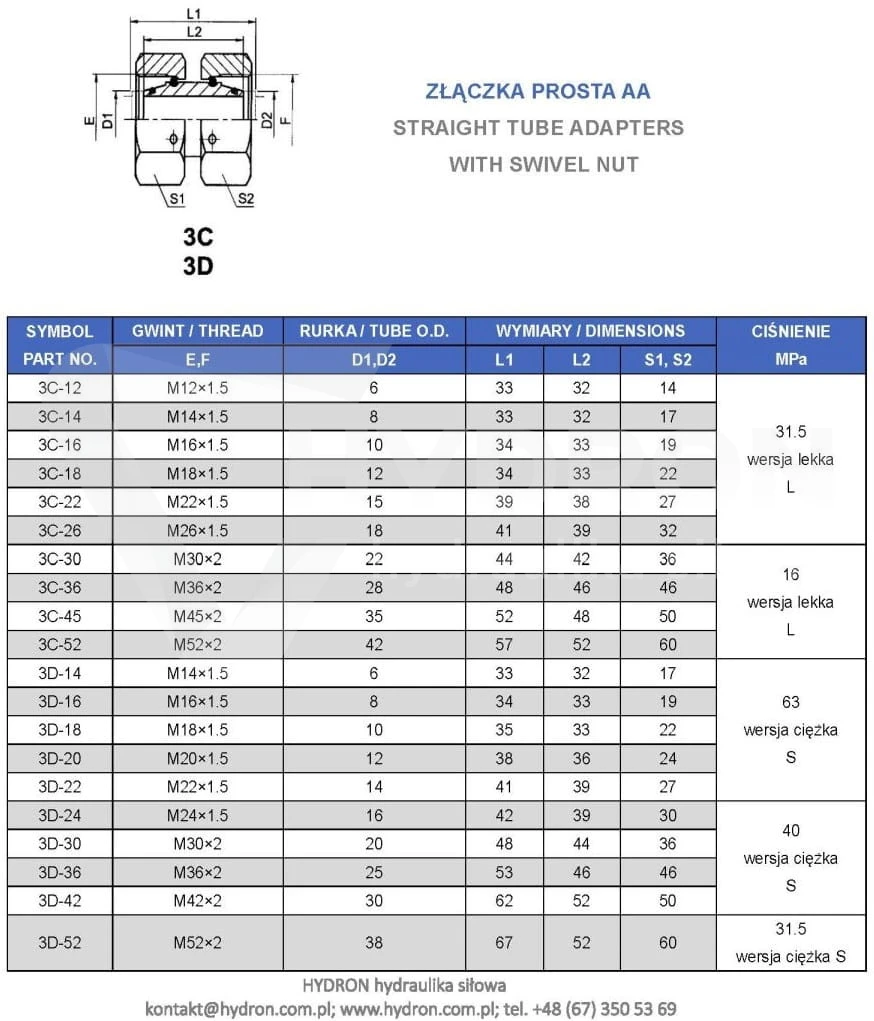

Dane techniczne

Typ złącza proste
Gwint 1 M20x1,5
Gwint 1 ( mm ) 19,6-19,9zew./18,2-18,6wew.
Gwint 2 M20X1,5
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN498-12S
Oznaczenie wg CAST 603517
Oznaczenie wg PARKER ERMETO GZ12S
Oznaczenie alternatywne GZ 12-PS
Opis

Złączka AA M20x1,5 12S

Złacze proste nakrętne

Straight coupling with swivel nut



KORPUS  ZŁĄCZKI PROSTEJ AA, ZŁĄCZKA PROSTA NAKRĘTNA AA, METRYCZNA

[Straight swivel adaptor AA, meteric ]

Wykonanie według DIN 2353



Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym stożkiem.


Pomocne dane:

Średnica gwintu M20x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 19,6 - 19,9

Średnica wewnętrzna [mm]: 18,2 - 18,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: wewnętrzny metryczny  20x1.5

Gwint z drugiej strony: wewnętrzny metryczny  20x1.5

Wersja: ciężka

Ciśnienie: 630 BAR

Typ cieczy: olej hydrauliczny

Materiał: stal automatowa pokryta powłoką antykorozyjną o-cynk



oznaczenie wg Ermetto: GZ 12-S | GZ12S

oznaczenie wg Rastelli-Raccordi: TN498-12S

oznaczenie wg Cast : 603517

SYMBOL: 3D-20

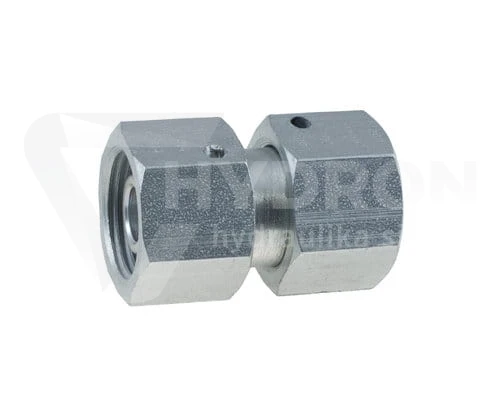

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
