PODSTAWOWE INFORMACJE TECHNICZNE :

Złączka AA M24x1,5 16S

Dostępność: towar na magazynie
Cena: 30,12 zł 30.12
Cena netto: 24,49 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Kod produktu: AA M24/M24
Kod EAN: 2000010012626

Dane techniczne

Typ złącza proste
Gwint 1 M24x1,5
Gwint 1 ( mm ) 23,6-23,9zew./22,2-22,6wew.
Gwint 2 M24X1,5
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN498-16S
Oznaczenie wg CAST 603519
Oznaczenie wg PARKER ERMETO GZ16S
Oznaczenie alternatywne GZ 16-PS
Opis

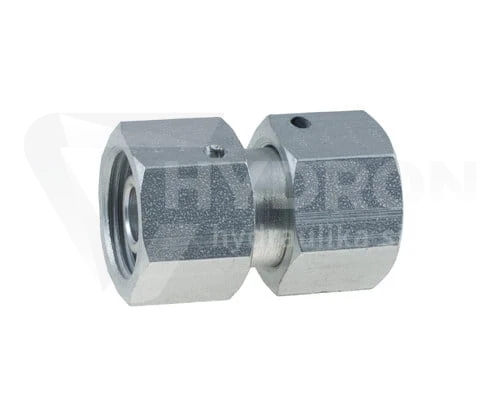

Złączka AA M24x1,5 16S

KORPUS  ZŁĄCZKI PROSTEJ AA, ZŁĄCZKA PROSTA NAKRĘTNA AA, METRYCZNA

[Straight swivel adaptor AA, meteric ]

Wykonanie według DIN 2353



Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym stożkiem.


Pomocne dane:

Średnica gwintu M24x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 23,6 - 23,9

Średnica wewnętrzna [mm]: 22,2 - 22,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: wewnętrzny metryczny  24x1.5

Gwint z drugiej strony: wewnętrzny metryczny  24x1.5

Wersja: ciężka

Ciśnienie: 400 BAR

Typ cieczy: olej hydrauliczny

Materiał: stal automatowa pokryta powłoką antykorozyjną o-cynk



oznaczenie wg Ermetto: GZ 16-S | GZ16S

oznaczenie wg Rastelli-Raccordi: TN498-16S

oznaczenie wg Cast : 603519

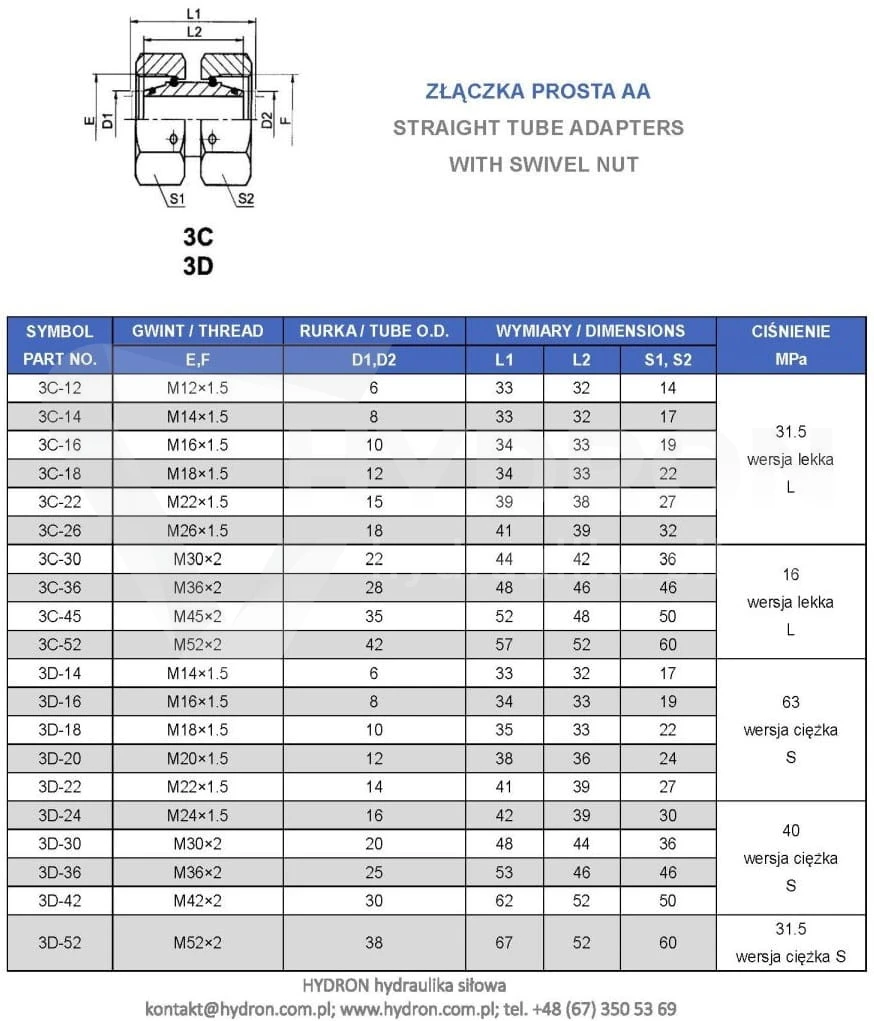

SYMBOL: 3D-24

Złacze proste nakrętne

Straight coupling with swivel nut

Złącze proste typu: Tn 498




Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
