PODSTAWOWE INFORMACJE TECHNICZNE :
Złączka AA M30X2/M30X2 20S
5
Dane techniczne
| Typ złącza | proste |
| Gwint 1 | M30x2 |
| Gwint 1 ( mm ) | 29,6-29,9zew./27,4-27,8wew. |
| Gwint 2 | M30X2 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 400 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73141 Złączki proste |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN498-20S |
| Oznaczenie wg CAST | 603520 |
| Oznaczenie wg PARKER ERMETO | GZ20S |
Opis

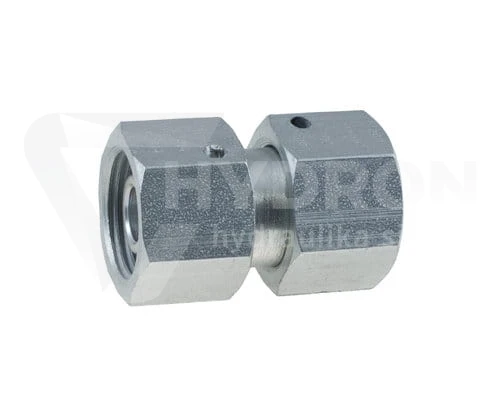

Złączka AA M30X2/M30X2 20S
KORPUS ZŁĄCZKI PROSTEJ AA, ZŁĄCZKA PROSTA NAKRĘTNA AA, METRYCZNA
[Straight swivel adaptor AA, meteric ]
Wykonanie według DIN 2353
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym stożkiem.
Pomocne dane:
Średnica gwintu M30x2 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 29,6 - 29,9
Średnica wewnętrzna [mm]: 27,4 - 27,8
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: wewnętrzny metryczny 30x2
Gwint z drugiej strony: wewnętrzny metryczny 30x2
Wersja: ciężka
Ciśnienie: 400 BAR
Typ cieczy: olej hydrauliczny
Materiał: stal automatowa pokryta powłoką antykorozyjną o-cynk
oznaczenie wg Ermetto: GZ 20-S | GZ20S
oznaczenie wg Rastelli-Raccordi: TN498-25S
oznaczenie wg Cast : 603520

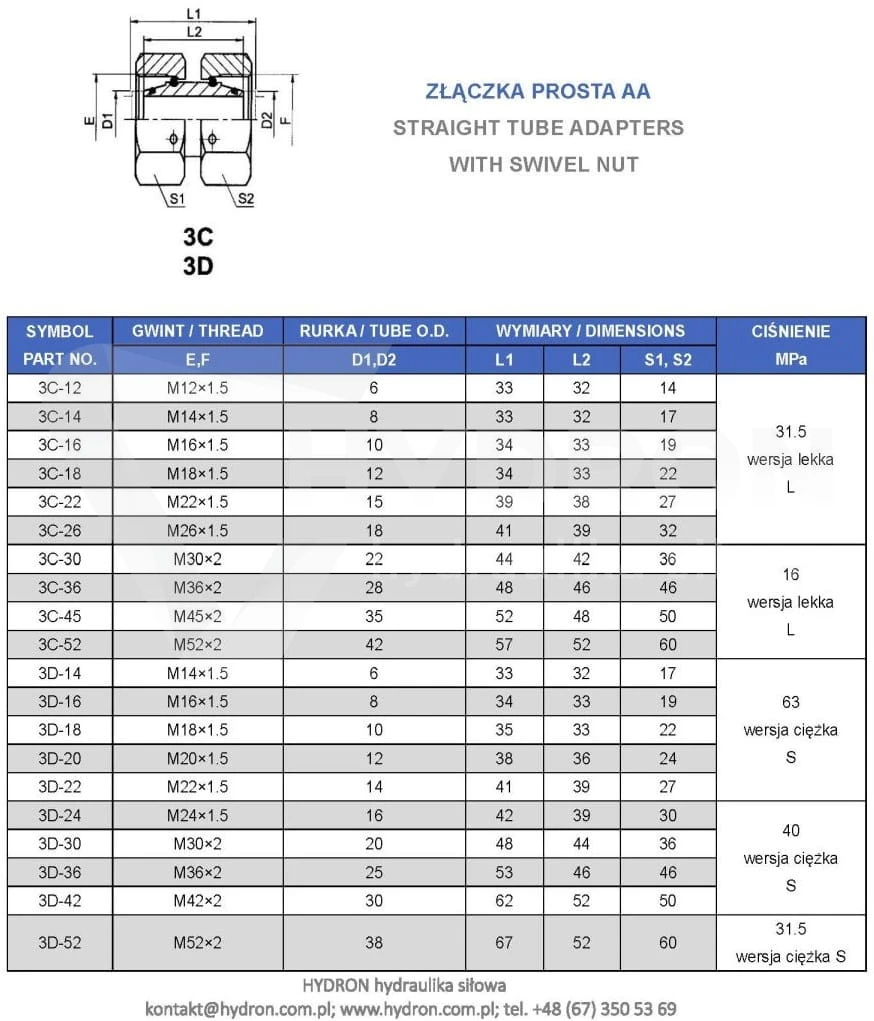

SYMBOL: 3D-30
Złacze proste nakrętne
Straight coupling with swivel nut
Złącze proste typu: Tn 498
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
