Złączka AB M26x1,5/M18x1,5 18L/12L

Produkcja:

HYDRON

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu M26X1,5/M18X1,5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Średnica wewnętrzna [mm]: 24,2 - 24,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: zewnętrzny metryczny M18X1,5

Gwint z drugiej strony: wewnętrzny metryczny M26X1,5

Wersja: lekka

Typ cieczy: olej hydrauliczny

Materiał:

 stal spawalna, galwanizowana odporna na korozję

oznaczenie wg Cast: 605326.1

oznaczenie wg Rastelli Raccordi: TN432-18/12L

oznaczenie wg Parker Ermeto: RED18/12LOMD

oznaczenie wg Vitillo: AFE18LME12L.1

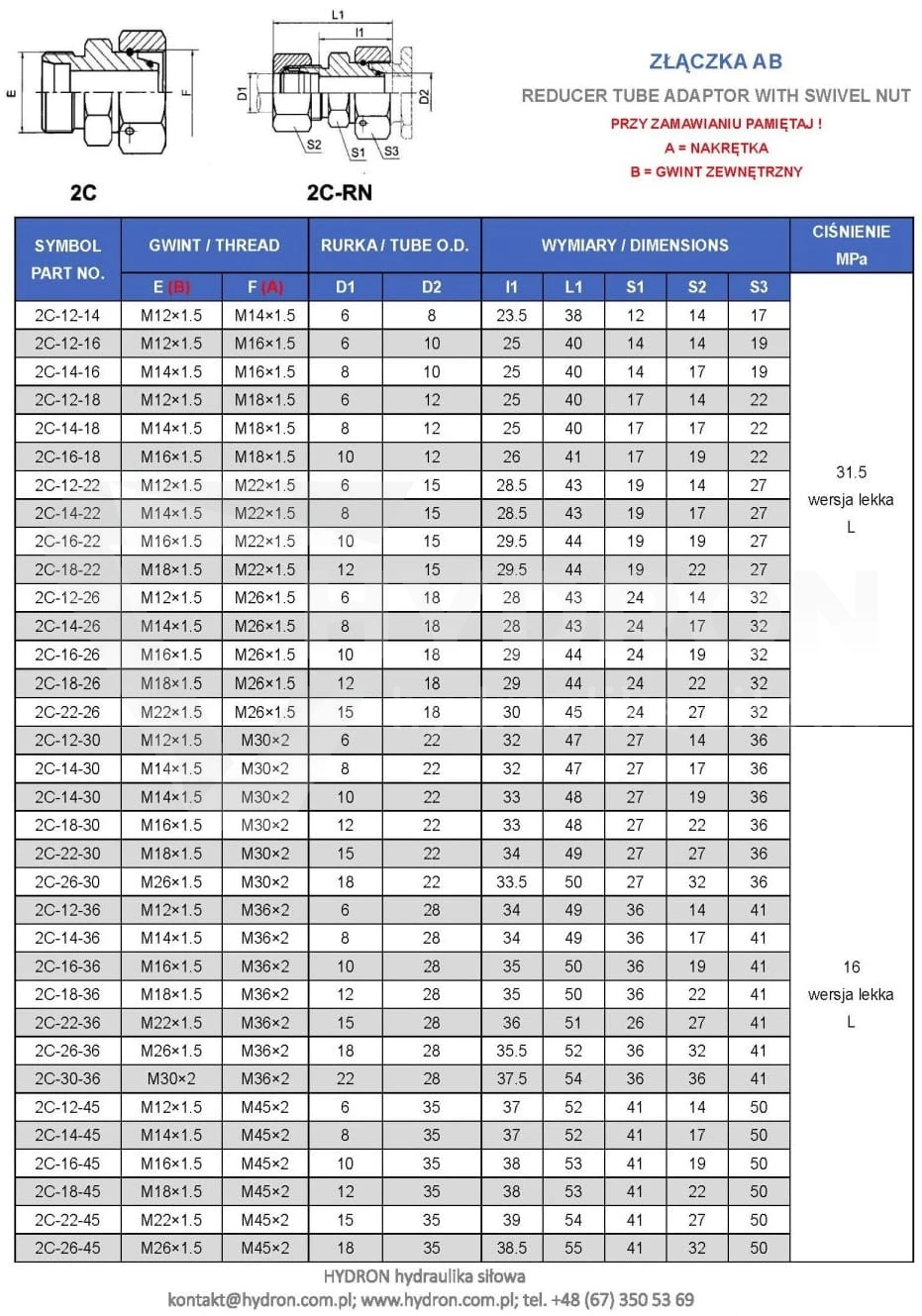

Złącze proste z nakrętką odmiana lekka Typ: TN 432 L

Złącze redukcyjne nakrętne seria "L" i "S" / Reducing tube adappter with swivel nut "L" and "S" series

Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewnętrznym M26X1,5 18L z drugiej strony gwint zewnętrzny M18X1,5 12L

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )
