PODSTAWOWE INFORMACJE TECHNICZNE :

Złączka prosta BB M10X1 6LL

Dostępność: towar na magazynie
Cena: 4,82 zł 4.82
Cena netto: 3,92 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Producent: HYDRON
Kod produktu: PN-141 M10/M10
Kod EAN: 2000010012824

Dane techniczne

Typ złącza proste
Gwint 1 M10x1
Gwint 1 ( mm ) 9,7-9,9zew./8,2-8,6 wew.
Gwint 2 M10X1
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73140 Przyłączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-6L
Oznaczenie wg CAST 103502.1
Oznaczenie wg PARKER ERMETO G06LL
Oznaczenie alternatywne XG 6-L
Opis

Złączka prosta BB M10X1 6L

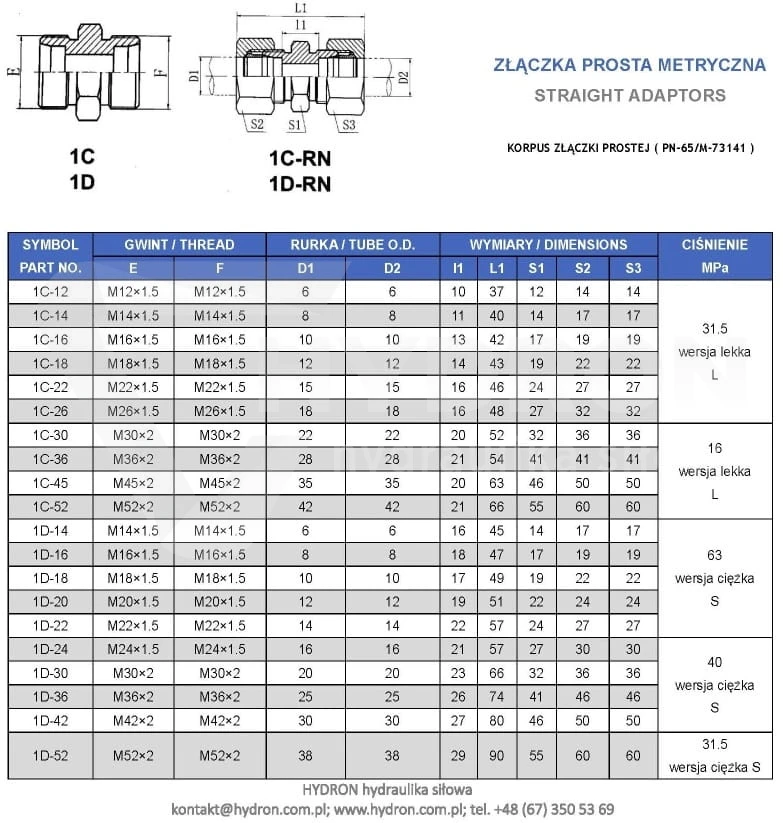

KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]

Wykonane według Polskiej Normy : PN-65/M-73141

Wykonanie według DIN 2353



Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.


Pomocne dane:
Średnica gwintu M10x1
Średnica zewnętrzna [mm]: 9,7 – 9,9
Średnica wewnętrzna [mm]: 8,7 – 9,1

Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny 10X1
Gwint z drugiej strony: zewnętrzny metryczny 10x1
Wersja: lekka
Ciśnienie nominalne: 315bar
Typ cieczy: olej hydrauliczny

Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.

oznaczenie wg Ermetto : XG 6-LL | G06LL

oznaczenie wg Rastelli-Raccordi : TN98-6LL

oznaczenie wg Cast : 103502.1


* Złącze proste / Straight coupling

* Złącze proste Typ: Tn98

* G Złączka prosta / Końcówki EO ze stożkiem 24°



Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
