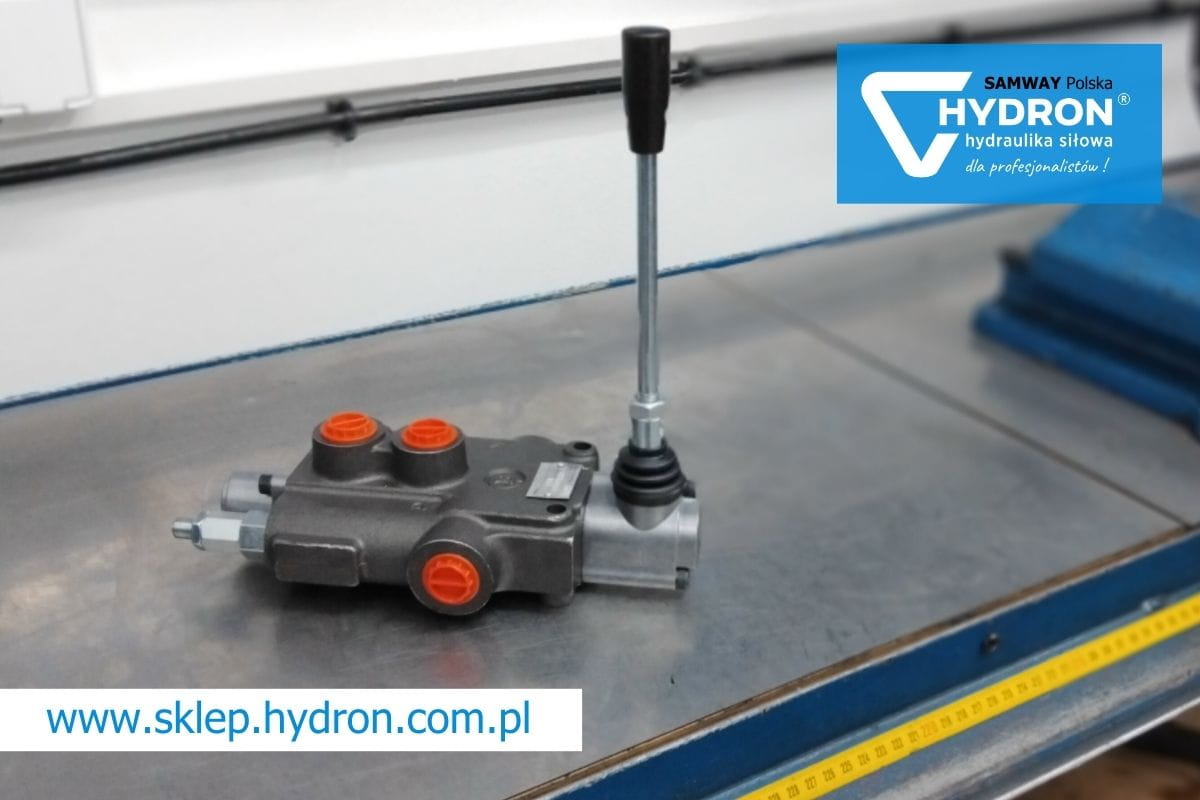

Czym jest rozdzielacz jednosekcyjny i jak działa?

W układach hydrauliki siłowej stosuje się różnego rodzaju zawory, w tym rozdzielacze jednosekcyjne przeznaczone do sterowania przepływem medium roboczego do konkretnych odbiorników. W tym artykule zebraliśmy dla Ciebie najważniejsze informacje na temat rozdzielaczy jednosekcyjnych, ich przeznaczenia oraz specyfiki działania. Zapraszamy do lektury.

Czym jest rozdzielacz jednosekcyjny?

Rozdzielacz jednosekcyjny to zawór hydrauliczny, dzięki któremu steruje się przepływem medium roboczego w ramach jednego obwodu roboczego. Stąd też nazwa elementu „jednosekcyjny”. Oznacza to, że za pomocą rozdzielacza może sterować tylko jednym odbiornikiem, np. siłownikiem hydraulicznym. W dużym skrócie polega to na: dostarczaniu, zatrzymywaniu czy zmianie kierunku oleju hydraulicznego. Umożliwia to precyzyjne sterowanie pojedynczym odbiornikiem, np. ramieniem dźwigu czy koparki.

Sprawdź, czym są i do czego służą rozdzielacze hydrauliczne.

Do czego służy rozdzielacz jednosekcyjny?

W nowoczesnych układach hydraulicznych rozdzielacze jednosekcyjne stosuje się po to, aby zwiększyć skuteczność pracy systemu i zabezpieczyć go przed ewentualnymi usterkami. Podstawowe funkcje rozdzielacza hydraulicznego tego typu to:

• sterowanie jednym odbiornikiem w obrębie układu hydraulicznego,
• precyzyjne kontrola przepływu oleju hydraulicznego z pompy do odbiornika i odwrotnie,
• usprawnienie procesu sterowania ruchem bez konieczności inwestycji w skomplikowane instalacje.

W tej kategorii elementów hydrauliki siłowej wyróżnia się też rozdzielacze jednosekcyjne dwustronnego działania, które są w stanie doprowadzać olej hydrauliczny do siłownika z dwóch stron.

Jak działa rozdzielacz jednosekcyjny?

Zasada działania rozdzielacza jednosekcyjnego opiera się na suwaku sterującym umieszczonym w wewnętrznych kanałach. Ten pod wpływem dźwigni lub sygnału sterującego (hydraulicznie, elektrycznie, ręcznie) przemieszcza się. W zależności od ustawienia suwaka w kanale następuje:

• swobodny przepływ medium roboczego,
• ograniczony przepływ medium roboczego,
• zatrzymanie przypływu medium roboczego,
• zmiana kierunku przepływu medium roboczego.

Jest to możliwe, ponieważ zmiana położenia suwaka sprawia, że otwierają się inne kanały wewnętrzne i jednocześnie zamyka się określone porty. Porty uwzględnione w konstrukcji rozdzielacza jednosekcyjnego to:

• P - wejście ciśnienia do pompy,
• T - powtór medium do zbiornika,
• A/B - wyjścia robocze prowadzące do siłownika/odbiornika.

Co wziąć pod uwagę przy zakupie rozdzielacza jednosekcyjnego?

Przy zakupie rozdzielacza jednosekcyjnego pod uwagę należy wziąć przede wszystkim takie parametry i cechy elementu jak:

• nominalne i maksymalne ciśnienie robocze dopasowane do ciśnienia występującego w układzie hydraulicznym,
• wydajność rozdzielacza określająca przepływ medium w l/min,
• rodzaj i sposób sterowania rozdzielaczem (np.: ręczna dźwignia, pilotaż hydrauliczny, automatyczne sterowanie, sterowanie elektrohydrauliczne),
• rodzaj i jakość zastosowanych uszczelnień technicznych zgodnych z właściwościami medium roboczego oraz temperaturą pracy,
• temperaturowy zakres pracy rozdzielacza hydraulicznego,
• jakość wykonania elementu.

Przeczytaj: Jak dobrać rozdzielacz hydrauliczny do pompy?

Jakie rozdzielacze jednosekcyjne znajdziesz w Hydron?

Biorąc pod uwagę potrzeby naszych klientów, w Hydron przygotowaliśmy szeroki wybór zaworów hydraulicznych, w tym rozdzielaczy jednosekcyjnych. Dzięki temu dobierzesz je do danej aplikacji pod kątem specyfiki jej pracy i przeznaczenia. Wśród polecanych produktów znajdują się m.in.:

• rozdzielacz hydrauliczny 80L 1 sek. do łuparki,
• rozdzielacz 1 sekcyjny 80l sterowany linkami,
• rozdzielacz 40L 1 jednosekcyjny z kompletem gniazd,
• rozdzielacz hydrauliczny 120L 1 jednosekcyjny.

Zachęcamy do zapoznania się ze specyfikacją techniczną i właściwościami wybranych produktów przed ich zakupem w naszym sklepie online.
