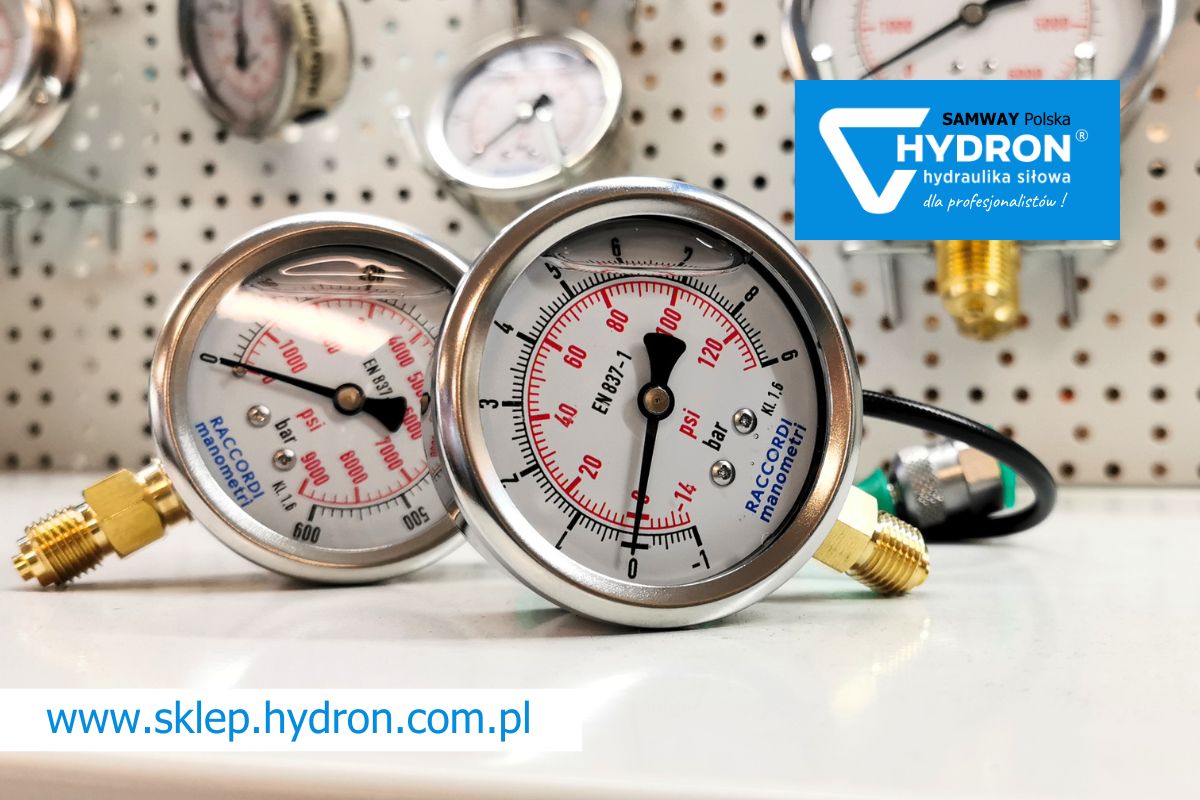

Manometr i wakuometr – różnice oraz zastosowanie w przemyśle

Choć manometr i wakuometr pełnią podobną rolę, ich zastosowanie i zakres pomiarowy znacząco się różnią. Wybór odpowiedniego urządzenia ma kluczowe znaczenie dla bezpieczeństwa, wydajności i precyzji pracy instalacji przemysłowych. W artykule wyjaśniamy, jak działają oba przyrządy, gdzie znajdują zastosowanie oraz na co zwrócić uwagę przy ich doborze, aby uniknąć kosztownych błędów i usprawnić procesy technologiczne.

Manometr podstawowa charakterystyka

Manometr to przyrząd pomiarowy przeznaczony do pomiaru ciśnienia gazów i cieczy w układach zamkniętych. Zazwyczaj pomiar odbywa się względem ciśnienia atmosferycznego i przedstawia tzw. ciśnienie względne. Proste działanie manometrów polega na odkształceniu elementu sprężystego (np. rurki Bourdona). Pod wpływem ciśnienia w układzie element ten odkształca się, co wprowadza w ruch wskazówki lub generuje sygnał elektryczny. To proste i skuteczne urządzenie, które wykorzystywane jest zarówno w trybie ciągłym, jak i doraźnie podczas prac serwisowych i diagnostycznych. Podstawowym jego zadaniem jest zwiększenie kontroli nad pracą układu oraz redukowanie ryzyka strat w wyniku niekontrolowanych spadków lub wahań ciśnienia medium roboczego.

Zastosowanie manometrów w przemyśle

Manometry są uniwersalnymi urządzeniami pomiarowymi i stanowią podstawowe wyposażenie większości instalacji przemysłowych. Wykorzystuje się je w takich konstrukcjach jak m.in.:

• instalacje hydrauliczne i pneumatyczne,
• systemy gazowe i wodociągowe,
• systemy HVAC,
• urządzenia w przemyśle chemicznym i spożywczym,
• kotły, sprężarki w energetyce,
• linie produkcyjne,
• i inne.

Ten artykuł może Cię zainteresować:

• Jak dobrać odpowiedni manometr i wakuometr do swojej aplikacji?

Wakuometr podstawowa charakterystyka

Zupełnie innym przyrządem mierniczym jest wakuometr. Służy bowiem do pomiaru podciśnienia, czyli ciśnienia niższego niż ciśnienie atmosferyczne. W związku z tym przyrząd wskazuje wartości ujemne względem ciśnienia atmosferycznego, a ich kalibracja i skala dostosowane są bezpośrednio do pracy w próżni.

Zastosowanie wakuometrów w przemyśle

W nowoczesnym przemyśle wakuometry stosuje się w takich miejscach jak m.in.:

• instalacje próżniowe,
• produkcja elektroniki w technologii próżniowej,
• laboratoria badawcze,
• systemy pakowania próżniowego,
• przemysł chemiczny i farmaceutyczny.

Manometr i wakuometr różnice

Współcześnie w wielu systemach manometry i wakuometry stosuje się jednocześnie, aby zapewnić wysoką wydajność i najwyższe standardy bezpieczeństwa. Ponadto na rynku dostępne są innowacyjne manowakuometry, które łączą funkcje obu przyrządów. Poniższa tabela przedstawia jednak podstawowe różnice między standardowymi manometrami i wakuometrami.

Co wziąć pod uwagę przy wyborze manometru lub wakuometru?

Przy zakupie manometru lub wakuometru warto przeprowadzić dokładną analizę właściwości przyrządu oraz jego specyfikacji technicznej. Weź pod uwagę przede wszystkim:

• zakres pomiarowy dopasowany do wartości monitorowanego ciśnienia w układzie,
• średnicę tarczy i łatwość odczytu wartości ciśnienia,
• rodzaj przyłącza, w tym gwint i sposób montażu,
• rodzaj wypełnienia manometru, np. powietrze, gliceryna,
• klasę dokładności pomiarów urządzenia.

Ten artykuł może Cię zainteresować:

• Zestawy do pomiaru ciśnienia 700 bar – jak dobrać manometr, przewód pomiarowy i przyłącze?

Jakie manometry i wakuometry znajdziesz w ofercie Hydron?

W ofercie sklepu Hydron przygotowaliśmy szeroki wybór manometrów i wakuometrów. Dbamy o to, aby wszystkie urządzenia z tej kategorii wyróżniały się wysoką jakością wykonania, dobrym stosunkiem ceny do możliwości oraz precyzją pomiarów. Kompleksowy asortyment obejmuje m.in.:

• manometry dolne 63 mm,
• manometry tylne 63 mm,
• manometry tablicowe,
• manometry pneumatyczne,
• przyłącza pomiarowe,
• przewody pomiarowe.

Zachęcamy do zapoznania się z naszą ofertą oraz do doboru przyrządów mierniczych i innych specjalistycznych komponentów w sklepie Hydron. Masz pytania lub wątpliwości? Skontaktuj się z naszym ekspertem przed finalizacją zakupu.
