Kalkulator przepływu węża hydraulicznego

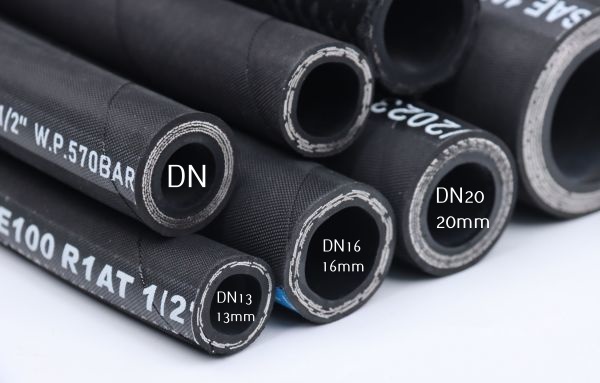

Wybierz średnicę nominalną (DN). Tabela poniżej pokaże przepływy dla typowych prędkości oraz link do sugerowanego węża.
| DN | Średnica w calach | Prędkość [m/s] | Przepływ [L/min] | Sugerowany wąż |
|---|
Kalkulator przepływu węży hydraulicznych – jak z niego korzystać?
Kalkulator przepływu węży hydraulicznych to narzędzie, które ułatwia szybkie określenie optymalnej średnicy przewodu w zależności od wymaganego przepływu oleju. Dzięki niemu można uniknąć problemów z nadmiernymi spadkami ciśnienia, przegrzewaniem oleju czy hałasem w układzie. Aby poprawnie korzystać z kalkulatora, warto poznać kilka podstawowych pojęć.
Prędkość ssania w przewodach hydraulicznych
Prędkość ssania to prędkość przepływu oleju w przewodzie ssawnym pomiędzy zbiornikiem a pompą hydrauliczną. Jest to jeden z kluczowych parametrów wpływających na poprawną pracę układu. Zbyt wysoka prędkość ssania może powodować kawitację, czyli powstawanie pęcherzyków powietrza w oleju, co prowadzi do uszkodzenia pompy i spadku jej wydajności. W hydraulice siłowej zaleca się, aby prędkość ssania wynosiła zazwyczaj 0,6–1,2 m/s dla przewodów elastycznych oraz 1,2–1,8 m/s dla przewodów stalowych.
Prędkość na powrocie oleju do zbiornika
Prędkość na powrocie to prędkość przepływu oleju w przewodzie powrotnym, czyli między elementami wykonawczymi (np. siłownikami, silnikami hydraulicznymi) a zbiornikiem oleju. W przewodach powrotnych można przyjąć większą prędkość przepływu niż w przewodach ssawnych, ponieważ olej jest już pod mniejszym ciśnieniem. Standardowo wynosi ona 2–4 m/s dla przewodów elastycznych. Zbyt mały przekrój przewodu powrotnego może powodować wzrost temperatury oleju i spadek sprawności całego układu.
Dobór średnicy węży hydraulicznych
Właściwy dobór średnicy przewodu jest kluczowy dla efektywnej i bezawaryjnej pracy układu hydraulicznego. Zbyt mała średnica powoduje duże prędkości przepływu, co skutkuje nadmiernym spadkiem ciśnienia, nagrzewaniem się oleju i przyspieszonym zużyciem elementów. Z kolei zbyt duża średnica przewodu zwiększa koszty instalacji i może powodować opóźnienia w reakcji układu. Aby dobrać średnicę węża: 1) Określ wymagany przepływ oleju w litrach na minutę (L/min). 2) Ustal dopuszczalną prędkość przepływu w zależności od typu przewodu (ssawny, tłoczny, powrotny). 3) Korzystając z kalkulatora, wyznacz minimalną średnicę wewnętrzną węża, która zapewni optymalny przepływ.
Średnica przewodu a przepływ oleju
Średnica przewodu hydraulicznego ma bezpośredni wpływ na prędkość przepływu oleju i spadki ciśnienia. Przy tej samej ilości przepływającego oleju – im mniejsza średnica przewodu, tym większa prędkość przepływu i większy opór hydrauliczny. Przy tej samej średnicy – wzrost przepływu powoduje zwiększenie prędkości oleju, co może skutkować nadmiernym grzaniem i spadkiem ciśnienia.
Przykładowo:
-
Dla przewodów tłocznych stosuje się zazwyczaj prędkości 4–6 m/s.
-
Dla przewodów zasilających silniki hydrauliczne – 3–5 m/s.
-
Dla przewodów sterowniczych – prędkości mogą być wyższe ze względu na małe średnice i niskie przepływy.
Dlaczego prawidłowy dobór jest tak ważny?
Dobór średnicy przewodu wpływa na:
-
Sprawność całego układu.
-
Żywotność pomp, zaworów i siłowników.
-
Temperaturę pracy oleju.
-
Zużycie energii.
-
Komfort obsługi – brak wibracji i hałasu.
Korzystając z kalkulatora przepływu węży hydraulicznych, pamiętaj, aby zawsze uwzględniać:
-
Rodzaj przewodu (ssawny, tłoczny, powrotny).
-
Dopuszczalną prędkość przepływu dla danego typu przewodu.
-
Całkowitą długość i układ instalacji (kolana, złącza, zawory – każdy element wprowadza dodatkowe opory).
-
Margines bezpieczeństwa, szczególnie w instalacjach pracujących w trudnych warunkach.
Dobrze dobrany przewód to gwarancja bezawaryjnej i wydajnej pracy układu hydraulicznego.
Tabela doboru średnicy węży hydraulicznych w zależności od przepływu oleju
|
Przepływ oleju (L/min) |
prędkość 0,6–1,2 m/s |
prędkość 4–6 m/s |
prędkość 2–4 m/s |
|---|---|---|---|
| 10 | 19 mm (3/4") | 6 mm (1/4") | 10 mm (3/8") |
| 20 | 25 mm (1") | 8 mm (5/16") | 13 mm (1/2") |
| 40 | 32 mm (1 1/4") | 10 mm (3/8") | 19 mm (3/4") |
| 60 | 38 mm (1 1/2") | 13 mm (1/2") | 25 mm (1") |
| 80 | 45 mm (1 3/4") | 16 mm (5/8") | 25 mm (1") |
| 100 | 50 mm (2") | 19 mm (3/4") | 32 mm (1 1/4") |
| 150 | 63 mm (2 1/2") | 25 mm (1") | 38 mm (1 1/2") |
| 200 | 76 mm (3") | 32 mm (1 1/4") | 45 mm (1 3/4") |
Jak czytać tabelę?
-
Określ przepływ oleju w litrach na minutę dla danego odcinka instalacji.
-
Znajdź odpowiedni wiersz w tabeli.
-
Wybierz kolumnę odpowiadającą rodzajowi przewodu:
-
Ssawny – od zbiornika do pompy.
-
Tłoczny – od pompy do odbiornika (np. siłownika).
-
Powrotny – od odbiornika z powrotem do zbiornika.
-
-
Odczytaj zalecaną średnicę wewnętrzną węża w milimetrach oraz w calach.
