Każdy ważny element w układzie hydraulicznym ma swoje dedykowane oznaczenie. W tym celu wykorzystuje się określone symbole. Prawidłowa ich interpretacja jest niezwykle ważna dla każdego operatora i innego specjalisty, który pracuje przy hydraulice siłowej. W tym artykule przygotowaliśmy dla Ciebie podstawowe informacje na temat poprawnego czytania symboli hydraulicznych.

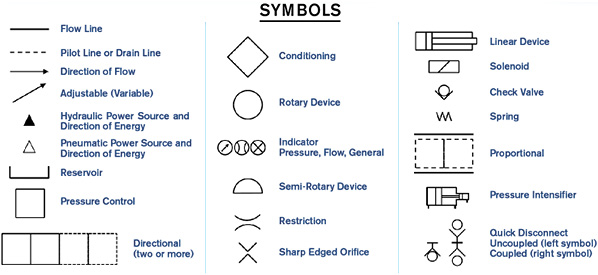

Graficzne symbole hydrauliczne które warto znać
Poniżej w kilku zdaniach wyjaśniono znaczenie podstawowych symboli graficznych, które odnoszą się do najważniejszych podzespołów w układzie hydrauliki siłowej. Ich znaczenie powinno być znane zarówno operatorowi maszyny, jak i serwisantowi czy też inżynierowi.
- bloki z wewnętrznymi liniami i strzałkami – oznaczenie zaworów sterujących wraz ze wskazaniem kierunku przepływu cieczy (dodatkowo elektromagnes lub sprężyna wskazują na sposób aktywacji zaworu),
- dwa prostokąty z liniami łączącymi – oznaczenie cylindrów, przy czym mogą pojawiać się dedykowane elementy wskazujące na modele jednostronnego lub dwustronnego działania,
- okrąg z trójkątem wewnątrz – oznaczenie pompy hydraulicznej
- okrąg połączony z linią regulacji – oznaczenie dla regulatorów ciśnienia,
- okrąg i linia – oznaczenie dla przetwornika ciśnienia,
- linie zewnętrzne wchodzące do schematu i łączące się z wybranymi podzespołami – oznaczenie dla zewnętrznego zasilania sterowania,
- linie połączeń wewnętrznych – oznaczenie dla wewnętrznego zasilania sterowania z układu,
- prostokąty z dodatkowymi liniami wewnątrz – oznaczenie dla zaworów dławiących,
- prostokąty z linią przekreślającą ścieżkę przepływu – oznaczenie dla zaworów odcinających,
- prostokąty z jednostronną strzałką – oznaczenie dla zaworów zwrotnych,
- fale powietrza lub inne znaki szczególne – oznaczenie dla ciśnienia pneumatycznego,
- pioruny lub inne znaki – oznaczenie dla sygnału elektrycznego,
- kombinacja kształtów i linii wskazująca na wzmacnianie ciśnienia – oznaczenie dla wzmacniacza ciśnienia,
- podwójne linie sterowania i podobne symbole – oznaczenie dla sterowania dwustopniowego.
To podstawowe rodzaje oznaczeń, które występują w układach hydrauliki siłowej. W zależności od specjalistycznych funkcji i rodzaju danego urządzenia symbolika ta może się nieco różnić. W przypadku jakichkolwiek wątpliwości warto sięgnąć do książki technicznej pojazdu lub maszyny. Alternatywą jest skorzystanie z podręczników i specjalistycznych forów poświęconych hydraulice siłowej.
Oznaczenia kolorystyczne w układach hydrauliki siłowej
Przyjmuje się, że wybrana kolorystyka ma określoną symbolikę w układach hydrauliki siłowej, jednak nie zostało to do tej pory skodyfikowane. Producenci różnią się w tym zakresie, dlatego nie ma jednolitego i uniwersalnego standardu. Co do zasady kolory wykorzystywane są do oznaczenia różnego rodzaju medium roboczego (np. woda, gaz, olej hydrauliczny), ciśnienia roboczego lub poszczególnych funkcji węży hydraulicznych. Prawidłowa interpretacja tej symboliki wymaga fachowej wiedzy i doświadczenia. W przypadku jakichkolwiek wątpliwości warto się upewnić, aby nie popełnić błędu w odczytywaniu danego oznaczenia. Może to skutkować błędnym połączeniem w układzie lub doborem złej części zamiennej.
Elementy hydrauliki siłowej w naszym sklepie
Cenisz sobie wysoką jakość i niezawodność układów hydraulicznych? Koniecznie zapoznaj się z naszą ofertą. W sklepie Hydron przygotowaliśmy szeroki wybór podzespołów i mniejszych części do systemów hydrauliki siłowej. Oferujemy je w atrakcyjnych cenach oraz z krótkim terminem realizacji zamówienia. Zapraszamy do zakupów.
Przeczytaj więcej na temat : symbole elementów hydrauliki siłowej
1. Symbole podstawowe:
Przewód (zasilający lub powrotny)
Przewód sterujący, odprowadzania przecieków
Obramowanie kilku elementów tworzących całość
Element mechaniczny (wał, dźwignia, tłoczysko)
2. Symbole funkcyjne:
Kierunek przepływu, czynnik hydrauliczny
ruch prostoliniowy, kierunek przepływu płynu
Ruch obrotowy w określonym kierunku
zmienność albo nastawialność pompy, sprężyny, elektromagnesu
element elektryczny lub przewód elektryczny
zamknięcie kanału lub odcięcie drogi przepływu
oddziaływanie elektryczne liniowe w przeciwnych kierunkach
Wskaźnik temperatury lub kontrola temperatury
Napęd główny
Dławienie czynnika roboczego
Miejsce dla uproszczonego symbolu zaworu zwrotnego
3. Przewody i łączniki:
Połączenia przewodów lub kanałów
Skrzyżowanie przewodów lub kanałów bez połączenia
Przewód giętki, elastyczny (zwykle łączący części ruchome)
4. Mechanizmy i sposoby sterowania:
Sposoby sterowania zaworem
Tłoczysko - ruch liniowy w dwóch kierunkach
Wąż - ruch obrotowy o dwóch kierunkach
Zapadka o dwóch kierunkach działania
Blokada o jednym kierunku działania - mechanizm do blokowania urządzenia
Przerzutka o dwóch kierunkach działania
5. Sposoby sterowania
Symbol ogólny- bez wskazania sposobu sterowania
Przycisk wciskany (jeden kierunek działania)
Przycisk wyciągany (jeden kierunek działania)
Przycisk wciskany i wyciągany (dwa kierunki działania
Dźwignia
Pedał (jeden kierunek działania)
Pedał dwukierunkowy (dwa kierunki działania)
Popychacz lub trzpień
Popychacz z nastawną długością
Sprężyna (dwa kierunki działania)
Rolka (dwa kierunki działania)
Rolka (jeden kierunek działania)
Element elektryczny liniowy (np. elektromagnes) z jedna cewką
Element elektryczny liniowy z dwoma cewkami w jednym zespole, w kierunkach przeciwnych
Element elektryczny liniowy z dwoma cewkami o zmiennych charakterystykach w jednym zespole
Silnik elektryczny
Element piezoelektryczny
Sterowanie za pomocą ciśnienia ogólnie
Sterowanie za pomocą wzrostu ciśnienia
Sterowanie za pomocą spadku ciśnienia
Sterowanie ze wspomaganiem przez wzrost ciśnienia
Sterowanie ze wspomaganiem przez spadek ciśnienia
Sterowanie różnicowe
Wewnętrzna droga sygnału sterującego
Zewnętrzna droga sygnału sterującego
Sterowanie z wykorzystaniem wzrostu ciśnienia hydraulicznego w sterowaniu jednostopniowym
Sterowanie z wykorzystaniem spadku ciśnienia hydraulicznego w sterowaniu jednostopniowym
Sterowanie z wykorzystaniem ciśnienia hydraulicznego w sterowaniu dwustopniowym
Sterowanie dwustopniowe zewnętrzne zasilanie sterowania
Sterowanie dwustopniowe wewnętrzne zasilanie sterowania
Sterowanie dwustopniowe wewnętrzne zasilanie, zewnętrzne odprowadzenie cieczy wstępne
Sterowanie dwustopniowe zawór główny w położeniu środkowym sprężynami, zewnętrzne zasilanie
Sterowanie dwustopniowe zawór główny w położeniu środkowym, zewnętrzne ciśnienia odprowadzenie przecieków.
Sprzężenie zwrotne zewnętrzne
Sprzężenie zwrotne wewnętrzne. Wartość zadana i mierzona są sprawdzane wewnątrz zaworu
Symbol ten sugeruje, że urojone siły przesuwają element w nowe położenie
Wewnętrzne sterowanie położeniami zaworu wielopołożeniowego
Symbole sterowania dla położenia środkowego zaworu 3-położeniowego
6. Przetwarzanie i gromadzenie energii
Pompa hydrauliczna, jeden kierunek przepływu stała objętość robocza, jeden kierunek obrotów
Silnik hydrauliczny o zmiennym kierunku przepływu
Silnik hydrauliczny, zmienna objętość jeden kierunek przepływu odprowadzenie przecieków wał dwustronny
Silnik hydrauliczny zmienna objętość, zmienny przepływ dwukierunkowy obrót
Pompa-silnik hydrauliczny, zmienna objętość sterowanie mięśniowe drenaż zewnętrzny dwukierunkowy obrót
Pompa-silnik hydrauliczny, zmienna objętość jednokierunkowy obrót
7. Liniowe przetworniki energii
Siłownik cylinder hydrauliczny jednostronnego działania pchający ze sprężyną
Siłownik (cylinder) hydrauliczny dwustronnego działania
Cylinder teleskopowy hydrauliczny dwustronnego działania
Siłownik nurnikowy
8. Gromadzenie energii
Akumulator w pionie bez wskazania rodzaju obciążenia
Akumulator hydrauliczny gazowy
9. Sterowanie i regulacja energii
Silnik elektryczny
Napęd główny nieelektryczny
10. Przyrządy pomiarowe i czujniki
Wskaźnik ciśnienia
manometr
manometr różnicowy
termometr
wskaźnik poziomu cieczy
wskaźnik przepływu
przepływomierz
miernik momentu obrotowego
