Prawidłowy dobór szczęk zaciskowych (kamieni) w zakuwarce

Najważniejszym elementem przy obsłudze zakuwarki jest dobór odpowiednich szczęk zaciskowych (kamieni). Każda z oferowanych przez nas maszyn posiada w zestawie wszystkie komplety szczęk. W zakuwarce P32Q dostępnych jest dla przykładu 13 kompletów szczęk ( od 14mm do 69mm ) Dzięki szczękom zaciskowym możemy zaciskać elementy w określonym zakresie. W modelu P32 najmniejsze szczęki to 14mm a więc najmniejszy element jaki możemy zacisnąć po zewnętrznej stronie będzie miał 14mm.

Najpierw sprawdź jaką średnicę musisz uzyskać

Na samym początku musimy wiedzieć jaką średnicę chcemy uzyskać. Do ustalanie średnicy zacisku pomocna jest orientacyjna tabela zaciskania węży hydraulicznych z której dowiemy się jak dany wąż musi być zaciśnięty ( na jaką średnicę ). Po tym kiedy już znamy średnicę jaką chcemy uzyskać musimy dobrać i zamocować najbardziej zbliżone szczęki.

Przykład :

Chcemy zacisnąć wąż o średnicy DN25 2SN ( dwuoplotowy ) z tabeli zaciskania dowiadujemy się, że musimy zacisnąć tulejkę na wymiar 39mm po zewnątrz. Średnica 39mm to wymiar na jaki musimy zacisnąć aby połączenie ( zakucie ) było trwałe i pewne. Teraz przyszedł czas na dobranie najbardziej zbliżonych szczęk. W modelu P32Q dostępne mamy dla przykładu szczeki : 14,16,19,22,26,30,35,39,45,52,57,64,69 a my chcemy uzyskać 39mm więc dobieramy szczęki 39mm, które pasują idealnie do wymiaru jaki chcemy uzyskać.

Zapamiętaj :

• dobieramy najbardziej zbliżone szczęki do wymiaru jaki chcemy uzyskać
• zły dobór szczęk może spowodować pęknięcie szczęk głównych !

Ważne

Oferowany przez nas szczeki są standardowe a więc możesz je używać w maszynach innych producentów ! Na magazynie mamy wszelkiego typu szczeki, które możesz kupić w atrakcyjnej cenie : mamy DODATKOWE szczeki takie jak : 0mm, 6mm, 8mm, 10mm itp.

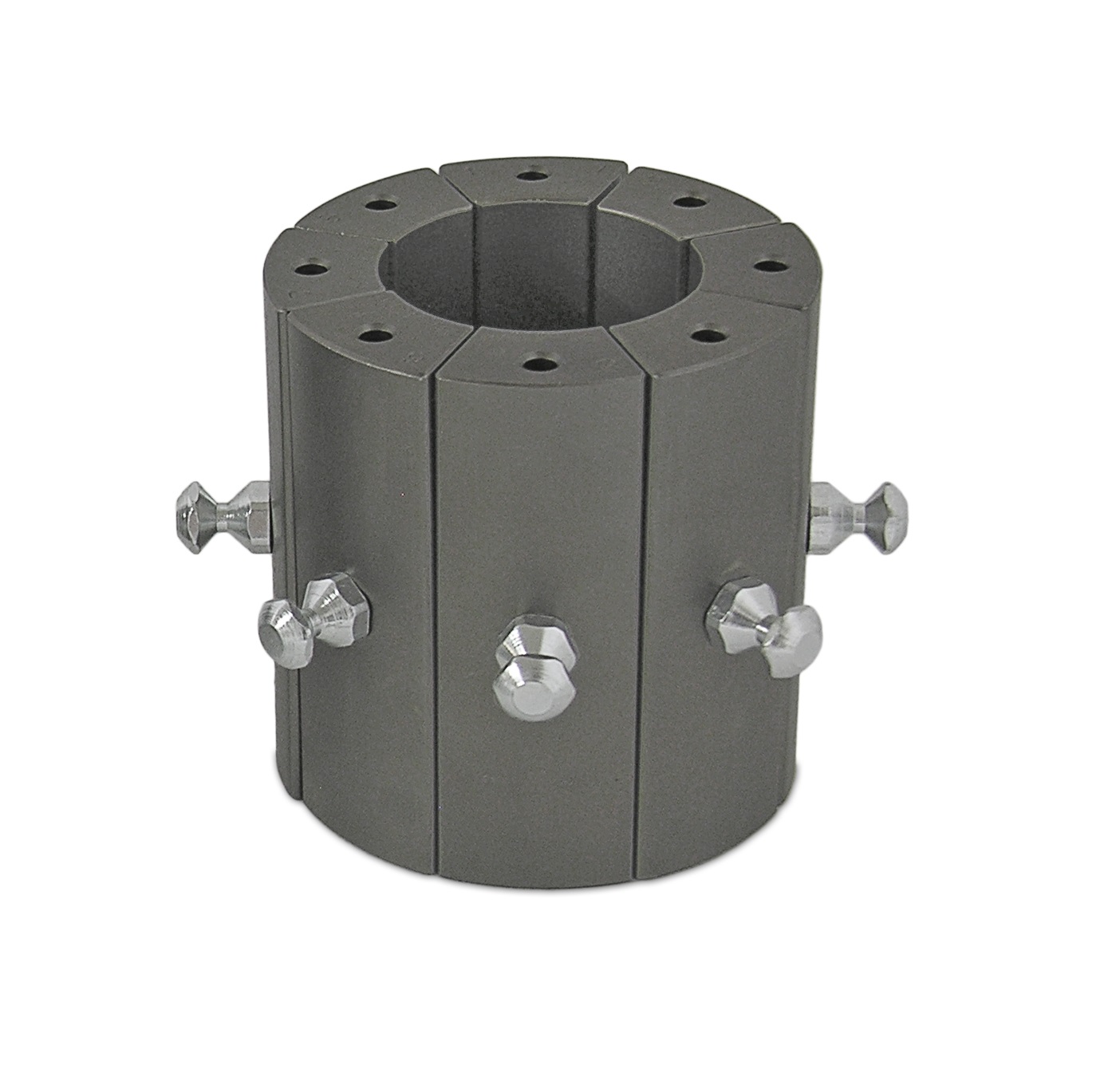

przykład wyglądu kompletu szczek zaciskowych do zakuwarki

+
