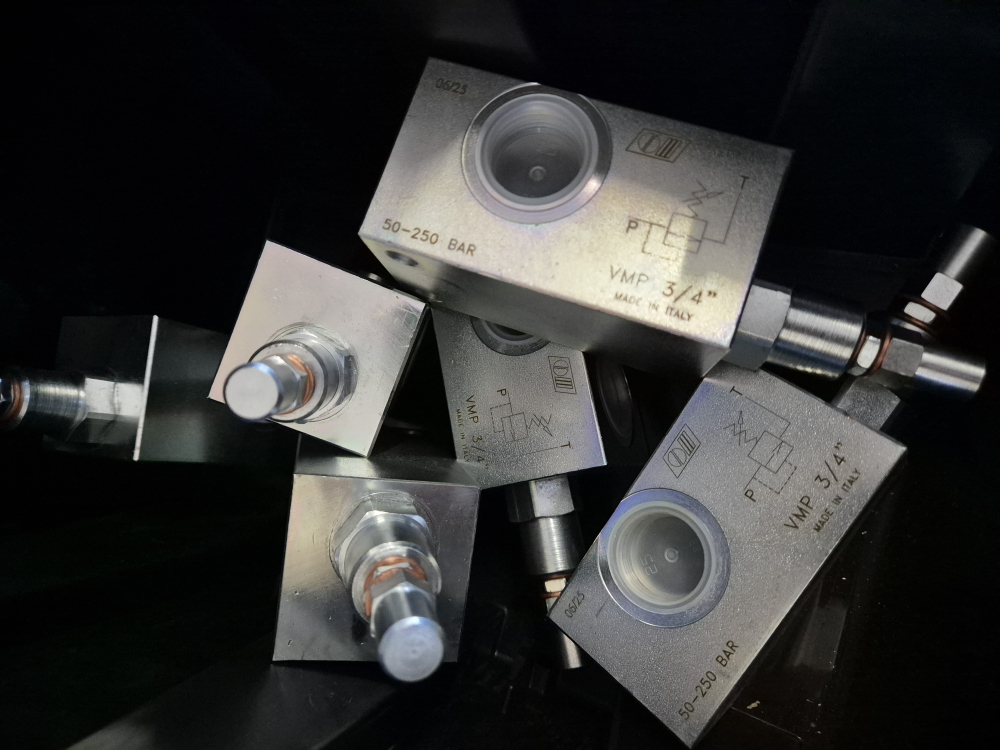

Hydrauliczny zawór przelewowy – jak działa?

Hydrauliczne zawory przelewowe to jedne z podstawowych elementów zabezpieczających układy hydrauliczne przed usterkami na skutek niekontrolowanego wzrostu ciśnienia roboczego. Od ich prawidłowej pracy zależy to, czy pompa, siłowniki czy przewody hydrauliczne nie ulegną uszkodzeniu. Czym dokładnie są zawory przelewowe, jak działają i co wziąć pod uwagę przy ich zakupie w Hydron?

Hydrauliczny zawór przelewowy – podstawowe informacje

Hydrauliczny zawór przelewowy nazywany jest też przeciążeniowym, co najlepiej oddaje zasadność jego stosowania w układzie. Podstawowym zadaniem tego elementu jest zabezpieczenia systemu przed nadmiernym ciśnieniem roboczym, które mogłoby prowadzić do rozszczelnienia oraz usterek wybranych elementów. Gdy wartość ciśnienia cieczy roboczej niebezpiecznie wzrasta, to zawór przelewowy umożliwia odprowadzenia nadmiaru cieczy, co przekłada się na spadek ciśnienia.

Podstawowe zadania hydraulicznych zaworów przelewowych to:

• zabezpieczenie układu przed wzrostem ciśnienia prowadzącym do uszkodzenia pompy, siłowników, przewodów hydraulicznych i innych komponentów,
• zwiększenie poziomu bezpieczeństwa pracy układu oraz zmniejszenie ryzyka jego usterek, w tym zagrożenia dla zdrowia lub życia operatora,
• stabilizacja ciśnienia w celu uniknięcia ewentualnych wahań w pracy układu, w tym rwanych ruchów części roboczych maszyny.

Z czego składa się hydrauliczny zawór przelewowy ?

Ten rodzaj zaworu składa się z kilku podstawowych elementów, w tym:

• korpusu w postaci obudowy wykonywanej z metalu i odpornej na oddziaływanie wysokiego ciśnienia roboczego,
• kanałów przepływowych umożliwiających transport cieczy hydraulicznej czy też jej odprowadzanie,
• tłoku i sprężyny jako mechanizmu regulującego natężenie i kierunek przepływu cieczy roboczej,
• śruby lub pokrętła regulacyjnego, dzięki którym zmniejsza się ciśnienie robocze,
• elementy uszczelniające zapobiegające niekontrolowanym wyciekom cieczy roboczej.

Jak działa hydrauliczny zawór przelewowy?

Zasada działania hydraulicznego zaworu przelewowego jest relatywnie prosta. W sytuacji, gdy ciśnienie robocze mieści się w prawidłowych widełkach, to zawór jest zamknięty. Jego aktywacja i otwarcie następują w momencie, gdy odnotuje się przekroczenie ustawionej wartości ciśnienia roboczego. Wówczas następuje napięcie systemu zwalniającego blokadę i otwarcie zaworu, co umożliwia przelewanie się cieczy roboczej i jej powrót do zbiornika poprzez tzw. linię powrotną. Dzięki temu w krótkim czasie ciśnienie wraca do pożądanego poziomu i zachowuje się najwyższy standard bezpieczeństwa pracy układu. Gdy ciśnienie zostanie ustabilizowane, to zawór ponownie się zamyka i układ powraca do swojej płynnej pracy.

Zawory przelewowe pośredniego i bezpośredniego działania

Same zawory przelewowe dzieli się na dwa rodzaje, czyli pośredniego i bezpośredniego działania. Pierwsze są prostsze pod względem budowy. Zasada ich działania polega na dociskaniu grzybka lub kulki w zaworze na skutek przepływającej cieczy, do otwiera i zamyka przekrój. Modele pośredniego działania zawierają dodatkowy zawór sterujący, co zwiększa precyzję kontroli przepływu również w przypadku wysokich ciśnień, które często występują w układach hydraulicznych.

Zawory bezpieczeństwa w Hydron

W naszej ofercie przygotowaliśmy wysokiej jakości zawory bezpieczeństwa, w tym przeciążeniowe zawory przelewowe. Proponujemy je w typie gwintu BSP oraz w kilku rozmiarach, dzięki czemu dostosujesz element pod konkretne zastosowania. Proponowane przez nas modele wykonywane są ze stali ocynkowanej oraz można stosować je nawet przy ciśnieniu do 400 bar w zależności od wybranego rodzaju. Zachęcamy do zapoznania się z ich specyfikacją techniczną oraz do doboru zaworów i innych komponentów układów hydrauliki siłowej w naszym sklepie.
