Węże hydrauliczne

Co to jest wąż hydrauliczny i do czego służy ? Wąż hydrauliczny to elastyczny przewód stosowany w układach hydrauliki siłowej do przesyłania płynów roboczych pod wysokim ciśnieniem. Węże hydrauliczne są elementami w systemach, gdzie wymagane są precyzyjne przesyły energii hydraulicznej - stąd też określamy je mianem węży do hydrauliki siłowej. Gumowe węże hydrauliczne stosowane są w układach hydrauliki siłowej do przenoszenia mocy i sterowania. Podstawowym medium, do którego są przeznaczone, jest olej hydrauliczny. Ze względu na konstrukcję typowe gumowe węże hydrauliczne można podzielić na te z oplotami tekstylnymi oraz oplotami z drutu stalowego. Pracują w zakresie temperatur od -40 do +100°C i ciśnieniach roboczych do 420 bar. Węże hydrauliczne składają się z kilku warstw: Warstwa wewnętrzna – odporna na działanie płynu roboczego, najczęściej wykonana z gumy syntetycznej. Warstwa wzmacniająca – zapewnia wytrzymałość na wysokie ciśnienia, wykonana z oplotu tekstylnego lub spirali stalowej. Powłoka zewnętrzna – chroni wąż przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi, jak ścieranie czy działanie warunków atmosferycznych.  Węże wysokociśnieniowe są przeznaczone do obsługi bardzo wysokich ciśnień. Są one wzmocnione drutem stalowym lub włóknem syntetycznym, aby zapewnić wytrzymałość i elastyczność. Węże wysokociśnieniowe znajdują zastosowanie w systemach hydraulicznych, takich jak w przemyśle budowlanym, rolniczym, energetycznym i wielu innych.

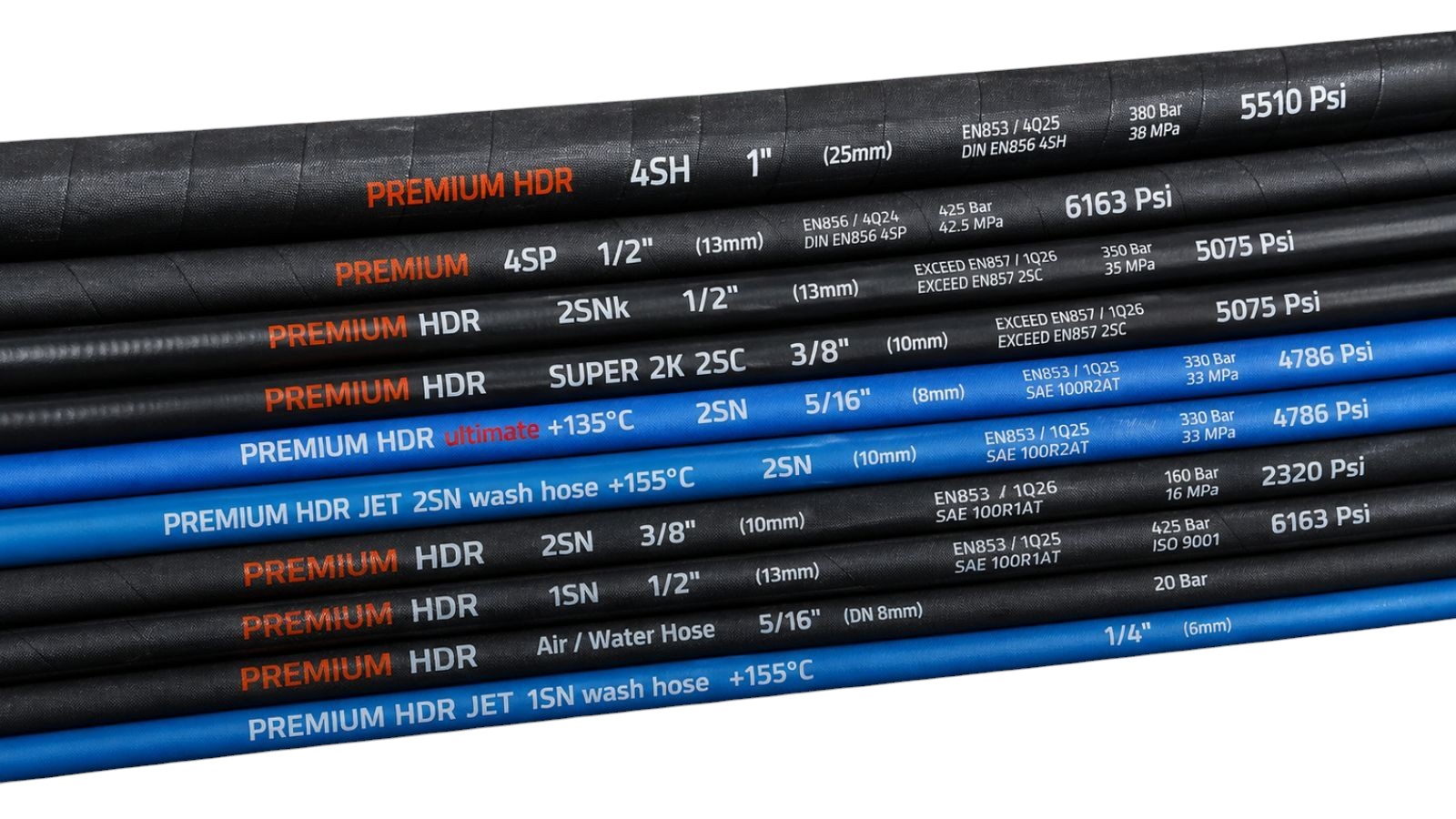

Węże hydrauliczne wysokociśnieniowe

Oferujemy szeroką gamę węży hydraulicznych, idealnych do zastosowań wymagających najwyższej wytrzymałości i odporności na wysokie ciśnienia. Nasze węże ciśnieniowe hydrauliczne zostały zaprojektowane, aby sprostać wymaganiom współczesnych systemów hydraulicznych w różnych branżach, takich jak przemysł, rolnictwo i budownictwo. Wąż hydrauliczny wysokociśnieniowy dostępny w naszej ofercie charakteryzuje się trwałością i odpornością na uszkodzenia, co czyni go idealnym wyborem do najbardziej wymagających zastosowań. Wśród dostępnych modeli znajdą Państwo wąż hydrauliczny 2SN, który łączy elastyczność z odpornością na ciśnienie, doskonale sprawdzając się w szerokim zakresie aplikacji. Węże hydrauliczne Semperit i węże hydrauliczne Vitillo to produkty cenione za jakość i długowieczność, spełniające najwyższe normy przemysłowe.

Przewód hydrauliczny na metry

Węże hydrauliczne z metra. W poniższej kategorii znajdą Państwo wysokociśnieniowe węże hydrauliczne cięte z metra, które znajdują się w ofercie naszego sklepu z hydrauliką siłową. W ciągłej sprzedaży posiadamy węże m.in. 1SN, 2SN, 4SP, 4SH, 1SC, 2SC, do wysokiej temperatury oraz wiele innych. W przypadku jakichkolwiek wątpliwości co do wyboru zapraszamy do kontaktu z działem handlowym. Zajmujemy się zarówno sprzedażą detaliczną jak również hurtową ( hurtownia hydrauliki siłowej, hurtownia węży gumowych ) Jesteśmy dystrybutorem wielu uznanych światowych producentów.  Nasz oferta nie dotyczy tylko i wyłącznie węży i przewodów hydraulicznych, oferujemy również węże przemysłowe ( węże dla przemysłu ), które używane są praktycznie w każdej dziedzinie i branży. Oferowane marki węży ciśnieniowych przeznaczonych do hydrauliki siłowej : węże hydrauliczne klasy PREMIUM, SEMPERIT, ALFAGOMMA, PARKER, EATON, GATES, MANULI, WĘŻE SEL, EXITFLEX, POLYHOSE; STOMIL, M-FLEX, BALFLEX, NORTH FIGHTER

Rozmiary węży hydraulicznych

Jednym z podstawowych parametrów, na które należy zwrócić uwagę przy wyborze węża, jest jego średnica nominalna, oznaczana symbolem DN (z francuskiego Diamètre Nominal)  Czym jest średnica nominalna węża (DN) ? Średnica nominalna (DN) to umowna wartość określająca średnicę wewnętrzną węża. W praktyce, DN jest często podawane w milimetrach i odpowiada przybliżonej średnicy wewnętrznej węża. Na przykład: DN 6 odpowiada średnicy około 6 mm, DN 12 to około 12 mm,. Warto zauważyć, że węże hydrauliczne są często produkowane zgodnie z określonymi  normami, które określają ich wymiary w calach. Jednak w systemie metrycznym, zwłaszcza w Europie, powszechnie stosuje się oznaczenia DN w milimetrach. Przykładowo, wąż o średnicy 1/4 cala będzie miał oznaczenie DN 6, a 1/2 cala to DN 12.

Najpopularniejsze rozmiary stosowanych węży hydraulicznych.

Nasza oferta obejmuje różnorodne rozmiary, takie jak : wąż hydrauliczny 1/4 cala, wąż hydrauliczny 5/16 cala, 3/8 cala, wąż 1/2 cala, wąż hydrauliczny 3/4 cala oraz wąż hydrauliczny 1 cal.  Dzięki tej różnorodności mogą Państwo precyzyjnie dopasować produkt do konkretnych potrzeb technicznych. Poniżej oznaczenie w milimetrach oraz oznaczenie w calach + wyjaśnienie dodatkowe.

• wąż fi6 = wąż DN06 mm = wąż 1/4" ile to mm = 6.35 mm
• wąż fi8 = wąż DN08 mm = wąż 5/16" ile to mm = 8 mm
• wąż fi10 = wąż DN10 mm = wąż 3/8" ile to mm = 9.53 mm
• wąż fi13 = wąż DN13 mm = wąż 1/2" ile to mm = 12.7 mm
• wąż fi16 = wąż DN16 mm = wąż 5/8" ile to mm = 16 mm
• wąż fi20 = waż DN20 mm = wąż 3/4"  ile to mm = 19/20 mm
• wąż fi25 = wąż DN25 mm = wąż 1" ile to mm = 25mm
• wąż fi32 = wąż DN32 mm = wąż 1 1/4" ( wąż 5 4 ) ile to mm = 32mm
• wąż fi40 = waż DN40 mm = wąż 1 1/2" ( waz 1 5 cala, 6 4 cala ) ile to mm = 38.1 mm
• wąż fi50 = wąż DN50 mm = wąż 2" ile to mm = 50.8 mm

Podstawowy podział węży hydraulicznych :

• węże niskociśnieniowe ( np. węże do paliwa, powietrza, wody )
• węże wysokociśnieniowe ( węże hydrauliczne 1SN, węże 2SN )

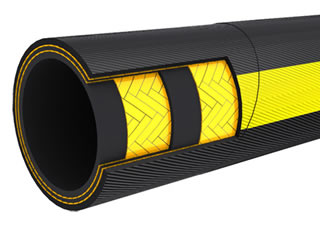

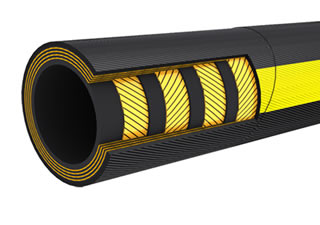

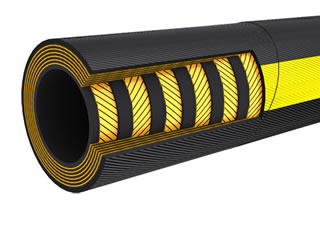

• węże wysokociśnieniowe multispiralne, wieloplotowe ( węże 4SP, węże 4SH, R15 )
• dodatkowy podział węży ze względu na średnicę wewnętrzną

Podział węży ze względu na powierzchnię zewnętrzną

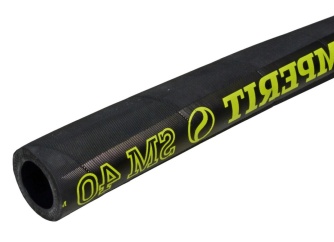

• Węże hydrauliczne bandażowane - węże bandażowane posiadają chropowatą, teksturowaną powierzchnię zewnętrzną, która jest często wykorzystywana w warunkach, gdzie wymagana jest zwiększona odporność na uszkodzenia mechaniczne. Struktura bandażowana sprawia, że węże te są mniej podatne na ścieranie oraz otarcia, co czyni je idealnym rozwiązaniem w trudnych warunkach środowiskowych, takich jak budownictwo, rolnictwo oraz przemysł ciężki. Węże bandażowane są najpopularniejszym typem węzy hydraulicznych ( 1SN, 2SN, 4SP, 4SH )
• Węże hydrauliczne gładkie (Smooth Cover) - kolejnym typem węzy są węże gładkie, zwane także smooth cover, mają równą i gładką powierzchnię zewnętrzną. Tego typu węże charakteryzują się mniejszym oporem podczas przeciągania oraz łatwiejszym czyszczeniem, co sprawia, że są popularne w miejscach, gdzie wąż może być narażony na działanie zanieczyszczeń i potrzebuje częstszego czyszczenia. Gładka powierzchnia również minimalizuje ryzyko gromadzenia się zabrudzeń i jest mniej podatna na osadzanie się kurzu oraz pyłów. Ten typ stosowany jest np. w wózkach widłowych, podnośnikach koszowych itp.

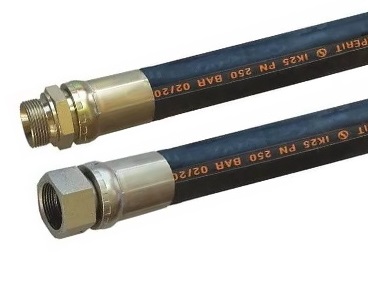

Oznaczenie węży hydraulicznych

Jak interpretować oznaczenia na wężach hydraulicznych ?  Jak odczytywać oznakowanie na wężach hydraulicznych ? Oznaczenie przewodów hydraulicznych zgodnie z DIN EN ISO / SAE i znakowanie. Zasada: nie ma przewodów nieoznaczonych – nawet na potrzeby warsztatu serwisowego. Wszystkie przewody hydrauliczne zarówno te przeznaczone do niskiego, średniego lub wysokiego ciśnienia powinny być oznaczone w sposób trwały na zewnętrznej części węża : oznaczenia, które najczęściej spotykamy to :  nazwa producenta /marka węża, ciśnienie robocze, średnica wewnętrza węża, norma, data produkcji (rok, kwartał lub miesiąc ). Każdy wąż hydrauliczny posiada oznaczenia, które dostarczają istotnych informacji na jego temat. Do najważniejszych należą:   ✓ Producent i nazwa handlowa: Informują o wytwórcy oraz konkretnym modelu węża.  ✓Typ węża i liczba oplotów: Oznaczenia takie jak 1SN, 2SN, 4SP czy 4SH wskazują na konstrukcję węża oraz liczbę warstw wzmacniających. Na przykład, 1SN to wąż z jednym oplotem stalowym, a 4SP to wąż czterooplotowy przeznaczony do wysokich ciśnień. ✓ Normy wykonania węża : Węże spełniają określone standardy, takie jak EN 853 dla węży jedno- i dwuoplotowych czy EN 857 dla węży o zwiększonej elastyczności. ✓ Średnica wewnętrzna (DN): Podawana w milimetrach, np. DN16 oznacza średnicę wewnętrzną 16 mm. ✓ Ciśnienie robocze: Maksymalne ciśnienie, przy którym wąż może bezpiecznie pracować, wyrażone w barach, megapaskalach (MPa) lub PSI.  ✓ Data produkcji: Informuje o czasie wytworzenia węża, co jest istotne z punktu widzenia jego trwałości i okresu eksploatacji.

Ciśnienie robocze węży, odporność chemiczna

Ciśnienie robocze węży hydraulicznych to maksymalne ciśnienie, przy którym wąż może bezpiecznie pracować przez długi czas. Ciśnienie węży różni się w zależności od jego średnicy, wzmocnienia ( ilości oplotów ) Odpowiedni dobór węża do ciśnienia roboczego jest kluczowy, aby zapewnić bezpieczeństwo i niezawodność systemu hydraulicznego, minimalizując ryzyko uszkodzeń i przedłużając żywotność instalacji.  Prawidłowy dobór węży : Aby prawidłowo dobrać wąż do konkretnego zadania można się posłużyć tabelą odporności chemicznej materiałów z jakich wykonane są węże. Tabela odporności chemicznej węży hydraulicznych to kluczowe narzędzie dla osób zajmujących się doborem odpowiednich materiałów do transportu substancji chemicznych. Tabela wskazuje, które materiały są odporne na konkretne chemikalia, co ułatwia wybór węży, które będą skutecznie i bezpiecznie używane w danym zastosowaniu.

Katalog węży hydraulicznych

Na tej stronie prezentujemy katalog węży hydraulicznych, obejmujący najpopularniejsze modele stosowane w hydraulice siłowej, pneumatyce i wielu innych branżach. Znajdziesz tutaj szczegółowe informacje o wężach, które wyróżniają się wysoką jakością, trwałością i szerokim zastosowaniem w wymagających warunkach pracy. W katalogu znajdziesz karty katalogowe następujących węży:

• karta katalogowa węża jednooplotowego PREMIUM 1SN
• karta katalogowa węża dwuoplotowego PREMIUM 2SN
• karta katalogowa węża wzmacnianego PREMIUM 2SNK
• karta katalogowa węża kompaktowego PREMIUM 1SC
• karta katalogowa węża kompaktowego PREMIUM 2SC
• karta katalogowa węża czterooplotowego PREMIUM 4SP
• karata katalogowa węża czterooplotowego PREMIUM 4SH
• karta katalogowa węży do myjek ciśnieniowych 1SN, 2SN PREMIUM jet
• karta katalogowa węża do powietrza i wody
• karta katalogowa węża ssawno-tłocznego do paliwa, benzyny, oleju
• karta katalogowa węża gumowego do paliwa, benzyny, oleju

 Przydatne informacje dotyczące węży ciśnieniowych :

• ciśnienie robocze węży hydraulicznych
• dobór węży hydraulicznych oraz kryteria doboru węży hydraulicznych
• produkcja węzy hydraulicznych - jak wygląda proces produkcji węży hydraulicznych
• podstawowe informacje techniczne o wężach hydraulicznych
• tabela doboru węża na nominalne ciśnienie pracy przewodu hydraulicznego
• kontrola wizualna przewodów hydraulicznych
• informacje na temat prawidłowego składowania węży hydraulicznych
• instrukcja zaciskania węży hydraulicznych
• poradnik - jak odczytywać oznaczenia na wężach hydraulicznych
• przepływ węża a jego średnica wewnętrzna
• gdzie występują węże i przewody hydrauliczne ?

Rodzaje oferowanych węży :

• oferta węży przemysłowych
• węże hydrauliczne wysokociśnieniowe 1, 2, 4 lub 6-cio oplotowe ( węże z oplotem stalowym )
• węże hydrauliczne gładkie ( o gładkiej powierzchni zewnętrznej )
• węże hydrauliczne z oznaczeniami tłoczonymi a nie drukowanymi ( embossed  hoses )

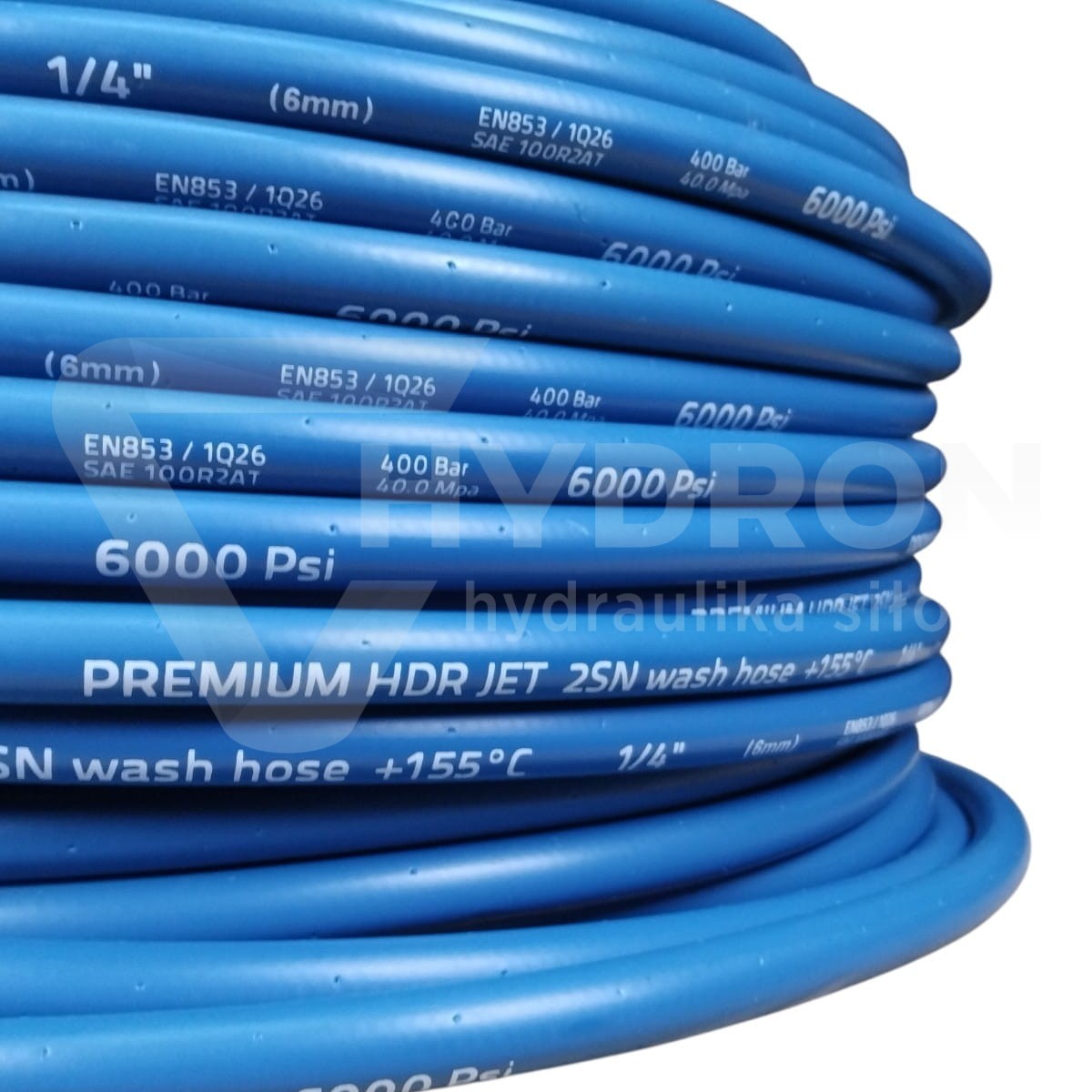

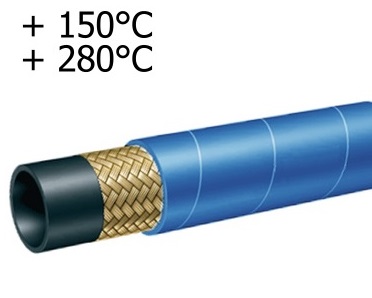

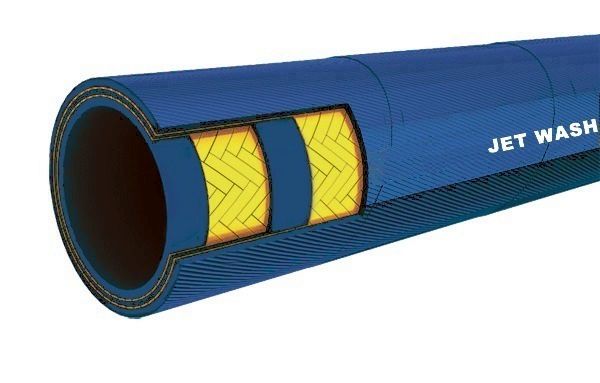

• węże do myjek wysokociśnieniowych, węże do gorącej wody do +155C
• węże termoplastyczne wzmocnione oplotem stalowym lub tekstylnym
• węże teflonowe PTFE gładkie lub karbowane wzmocnione oplotem ze stali nierdzewnej
• węże hydrauliczne ssawno - tłoczne o średnicy DN 20 - DN 102 ( wzmocnione drutem stalowym )
• węże PCV, metalowe, gumowe

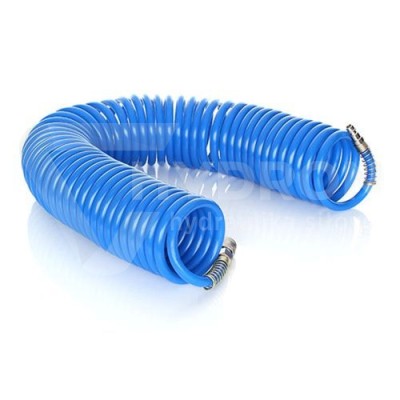

• węże do wody, pary wodnej i powietrza ( węże pneumatyczne, węże kalibrowane )
• węże do gazów technicznych ( węże to tlenu, acetylenu, gazu, LPG, CNG i inne )
• węże do substancji spożywczych ( węże do żywności, mleka, piwa i innych )
• węże do oleju i paliwa ( węże do benzyny, oleju, oleju napędowego, dystrybutorów )
• węże odciągowe, wentylacyjne
• węże metalowe ( węże w oplocie stalowym z zewnątrz, węże sztywne czyli rurowe )
• węże do piaskowania i tynkowania ( węże do śrutowania, wąż do piaskarki )
• węże do betonu, węże do gipsu, cementu
• węże do chemii / substancji chemicznych ( węże do kwasów, węże do cieczy agresywnych )

Międzynarodowe normy dotyczące węży, przewodów hydraulicznych

• ISO 17165-1 Technika płynów: Węże i przewody hydrauliczne, specyfikacje
• ISO 17165-2 / SAE J1273: Węże gumowe i przewody, zastosowania hydrauliczne
• ISO 8331: Węże i przewody z gumy i z tworzyw sztucznych
• ISO 4413: 2011-4 Technika płynów – Zasady oraz wymogi bezpieczeństwa dotyczące instalacji hydraulicznych oraz ich części
• SAE J 1273: Zalecenia w zakresie pracy z przewodami hydraulicznymi
• EN ISO 18752:2015: Węże gumowe i przewody hydrauliczne, zastosowania
• EN856 węże 4SP, 4SH
• EN854 węże gumowe olejowe
• SAE100R4

Węże ciśnieniowe

Co to jest wąż ciśnieniowy ? Wąż ciśnieniowy to elastyczny przewód służący do transportu różnych mediów (cieczy lub gazów) pod określonym ciśnieniem. Węże tego typu znajdują zastosowanie w wielu gałęziach przemysłu – od hydrauliki siłowej, poprzez przemysł chemiczny i spożywczy, po rolnictwo i budownictwo. Cechują się one wysoką wytrzymałością na wymagające warunki pracy, takie jak duże ciśnienie, skrajne temperatury czy kontakt z agresywnymi substancjami. Dzięki swojej elastyczności i wzmocnionej konstrukcji mogą bezpiecznie dostarczać medium robocze tam, gdzie sztywne rurociągi nie byłyby praktyczne. Na rynku dostępne są rozmaite rodzaje węży ciśnieniowych, dostosowane do różnych mediów i warunków pracy. Przykładowo, w ofercie sklepu Hydron znaleźć można m.in. węże do wody, pary wodnej i powietrza, węże do oleju i paliwa, a także specjalistyczne węże hydrauliczne wysokociśnieniowe. Każda z tych kategorii ma swoją specyfikę konstrukcyjną i materiałową, związaną z przeznaczeniem węża. Poniżej przedstawiamy charakterystykę wybranych typów węży ciśnieniowych – hydraulicznych, wodnych oraz olejowych – omawiając ich budowę, materiały oraz typowe zastosowania.

Rodzaje węży ciśnieniowych :

Istnieje wiele rodzajów węży ciśnieniowych, które są stosowane w różnych branżach i aplikacjach. To tylko kilka przykładów rodzajów węży ciśnieniowych. Istnieje wiele innych specjalistycznych węży dostępnych w zależności od konkretnych potrzeb i aplikacji. Przy wyborze odpowiedniego węża ciśnieniowego ważne jest uwzględnienie parametrów takich jak ciśnienie robocze, temperatura, medium, środowisko pracy itp Poniżej przedstawiam kilka najpopularniejszych:

Wąż gumowy

Węże gumowe są szeroko stosowane w różnych dziedzinach, takich jak przemysł, rolnictwo, motoryzacja i wiele innych. Są one elastyczne, trwałe i mają dobrą odporność na różne czynniki, takie jak oleje, paliwa, chemikalia itp. W zależności od potrzeb, węże gumowe mogą być wzmocnione tkaniną, drutem stalowym lub włóknem syntetycznym.

Wąż termoplastyczny

Węże termoplastyczne są wykonane z tworzyw sztucznych o dużej wytrzymałości, takich jak nylon, poliuretan, polichlorek winylu (PVC) itp. Są one lekkie, elastyczne i charakteryzują się dobrą odpornością chemiczną. Węże termoplastyczne znajdują zastosowanie w przemyśle chemicznym, spożywczym, medycynie itp.

Wąż teflonowy

Węże teflonowe, wykonane z politetrafluoroetylenu (PTFE), są wykorzystywane w aplikacjach wymagających odporności na wysokie temperatury, chemikalia i odczynniki chemiczne. Są one wyjątkowo gładkie, co ułatwia przepływ płynów. Węże teflonowe znajdują zastosowanie w przemyśle chemicznym, farmaceutycznym, spożywczym itp.

Wąż paliwowy

Węże paliwowe są specjalnie zaprojektowane do transportu paliw, olejów i substancji ropopochodnych. Są one odporne na działanie paliw, olejów, ozonu i warunków atmosferycznych. Węże paliwowe są szeroko stosowane w przemyśle petrochemicznym, motoryzacyjnym i transportowym.

Cena węży hydraulicznych

Cena węży hydraulicznych jest atrakcyjna i została skalkulowana tak, aby oferować Państwu najlepszy stosunek jakości do ceny. Dbamy o to, aby każdy wąż dostępny w naszym asortymencie był produktem wysokiej jakości, który spełni oczekiwania nawet najbardziej wymagających klientów. Zachęcamy do zapoznania się z poszczególnymi kategoriami węży dostępnymi na poniższej strony, gdzie mogą Państwo zapoznać się z pełnym asortymentem węży ciśnieniowych hydraulicznych oraz z informacjami technicznymi. W naszej ofercie z pewnością znajdą Państwo idealny wąż hydrauliczny wysokociśnieniowy dostosowany do swoich potrzeb.

Przeznaczenie węży hydraulicznych

Zastosowanie węży wysokociśnieniowych : Przewody wysokociśnieniowe znajdują zastosowanie w wielu typach maszyn, które wymagają niezawodnego przesyłania cieczy pod dużym ciśnieniem. Oto przykładowe maszyny, w których są one powszechnie stosowane: Koparki i ładowarki – przewody hydrauliczne zasilają ramiona robocze oraz inne elementy hydrauliczne, umożliwiając precyzyjne sterowanie, Dźwigi – używane do obsługi podnośników oraz wysięgników, które pracują pod wysokim obciążeniem i ciśnieniem. Kombajny i traktory – w maszynach rolniczych przewody wysokociśnieniowe napędzają komponenty hydrauliczne, jak np. siłowniki odpowiedzialne za ruch elementów roboczych, Prasy hydrauliczne – przewody hydrauliczne zasilają cylindry prasujące, generując bardzo wysokie ciśnienia niezbędne do obróbki materiałów, Podnośniki i wózki widłowe – przewody są wykorzystywane do podnoszenia i opuszczania ładunków, gwarantując stabilność i precyzję, Maszyny wiertnicze i platformy wiertnicze – przewody dostarczają moc do narzędzi wiertniczych, umożliwiając efektywne wiercenie w trudnych warunkach, Betoniarki i pompy do betonu – wykorzystywane do przesyłu mieszanki betonowej na duże odległości pod dużym ciśnieniem,  Koparko-ładowarki i spycharki – przewody zasilają układy hydrauliczne odpowiedzialne za ruch lemieszy oraz innych elementów roboczych. Ciężarówki z wysięgnikami (np. HDS) – przewody hydrauliczne umożliwiają podnoszenie i opuszczanie ładunków, zapewniając stabilną i bezpieczną pracę, Maszyny przemysłowe do formowania i cięcia – przewody zasilają narzędzia do formowania i cięcia, które wymagają precyzyjnego sterowania ciśnieniem, Maszyny do recyklingu – przewody hydrauliczne obsługują prasy i maszyny do zgniatania materiałów, umożliwiając ich kompresję pod dużym ciśnieniem.

Węże hydrauliczne SAE 100R

Norma SAE 100R dotyczy specyfikacji technicznych i wymagań dla węży hydraulicznych stosowanych w układach hydrauliki siłowej. Jest to standard opracowany przez organizację Society of Automotive Engineers (SAE), który klasyfikuje różne rodzaje węży hydraulicznych na podstawie ich konstrukcji, wytrzymałości, ciśnienia roboczego oraz zastosowania. Kluczowe informacje o normie SAE 100R: Zakres zastosowania: Węże spełniające normę SAE 100R są używane w systemach hydraulicznych, gdzie przenoszone są płyny na bazie ropy naftowej, płyny hydrauliczne oraz inne kompatybilne media. Znajdują zastosowanie w szerokim zakresie aplikacji przemysłowych, rolniczych, budowlanych i motoryzacyjnych.  Korzyści wynikające z certyfikacji węży według normy SAE 100R: Gwarancja jakości i niezawodności w wymagających aplikacjach. Standardy pozwalają użytkownikom dobrać odpowiedni wąż do specyficznych warunków pracy. Cechy węży określanych normą SAE 100R: Konstrukcja: Każdy typ węża ma specyficzną konstrukcję (liczba oplotów, materiał osłony, rdzenia, itp.). Ciśnienie robocze: W zależności od klasy węża, norma określa maksymalne dopuszczalne ciśnienie robocze. Promień gięcia: Norma precyzuje minimalny promień gięcia, który wąż może wytrzymać bez ryzyka uszkodzenia. Zakres temperatur: SAE 100R uwzględnia odporność na określony zakres temperatur pracy węży. Uniwersalne oznaczenie ułatwia identyfikację i dobór węży.

Norma SAE 100R dzieli się na różne typy węży, w zależności od ich konstrukcji i specyfikacji technicznych. Każdy z typów ma inne oznaczenie, np.:

• SAE 100R1 – Węże z jednym oplotem stalowym.
• SAE 100R2 – Węże z dwoma oplotami stalowymi.
• SAE 100R3 – Węże z dwiema tekstylnymi osłonami.
• SAE 100R4 – Węże do niskiego ciśnienia (np. powroty hydrauliczne).
• SAE 100R5 – Węże ze wzmocnieniem tekstylnym i oplotem zewnętrznym.
• SAE 100R6 – Węże do niskociśnieniowych aplikacji z tekstylnym wzmocnieniem.
• SAE 100R7/R8 – Węże termoplastyczne do średniego i wysokiego ciśnienia.
• SAE 100R9/R12/R13/R15 – Węże wielowarstwowe do wysokiego ciśnienia i intensywnych aplikacji.

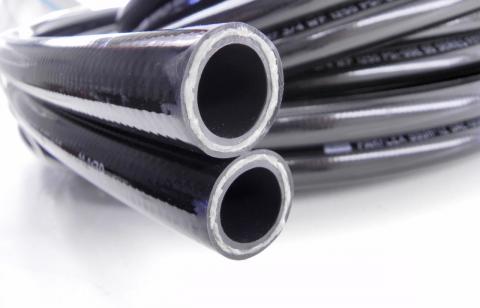

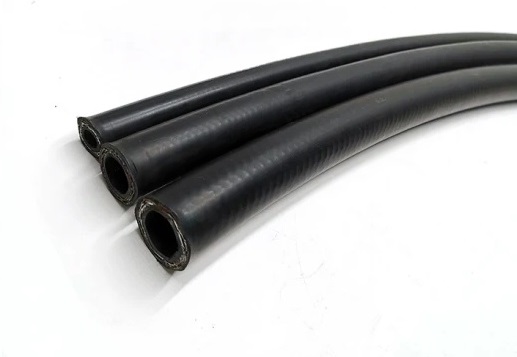

przykład węży gładkich
