Węże hydrauliczne zgodne z normą EN 857 2SC

Norma EN 857 2SC dotyczy węży hydraulicznych stosowanych in instalacjach wysokociśnieniowych. EN 857 jest europejską normą, która określa wymagania techniczne dotyczące konstrukcji, wydajności oraz metod testowania węży hydraulicznych z wzmocnieniem tekstylnym lub stalowym. W szczególności, oznaczenie 2SC odnosi się do węży wzmocnionych dwoma oplotami stalowymi, co nadaje im wyższą wytrzymałość na ciśnienie, a jednocześnie są bardziej elastyczne niż inne typy węży. Poniżej kluczowe informacje dotyczące normy EN 857 2SC:

Główne założenia normy EN 857 2SC:

1. Zastosowanie: Węże są przeznaczone do zastosowań w instalacjach hydraulicznych, gdzie występują wysokie ciśnienia, ale wymagany jest mniejszy promień gięcia w porównaniu do standardowych węży hydraulicznych o podobnych parametrach ciśnienia.

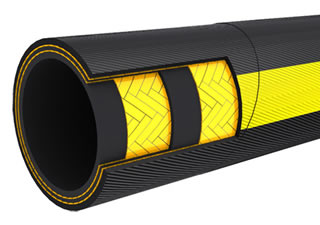

2. Konstrukcja węża:

   • Warstwa wewnętrzna: Najczęściej wykonana z olejoodpornej gumy syntetycznej (np. NBR - nitryl butadienowy).
   • Wzmocnienie: Dwa oploty stalowe, które zapewniają wysoką odporność na ciśnienie i wzmacniają konstrukcję.
   • Warstwa zewnętrzna: Wykonana z odpornej na ścieranie gumy, odpornej na działanie czynników atmosferycznych oraz olejów.

3. Zakres ciśnień: Węże klasy 2SC są zaprojektowane do pracy przy maksymalnych ciśnieniach, które mogą wynosić nawet do 400 barów, w zależności od średnicy węża.

4. Promień gięcia: Norma EN 857 2SC definiuje mniejszy promień gięcia węży w porównaniu do innych węży hydraulicznych wzmocnionych stalą, co oznacza, że są bardziej elastyczne i nadają się do instalacji, gdzie jest ograniczona przestrzeń.

5. Testy i wymagania jakościowe:

   • Testy ciśnieniowe, które obejmują ciśnienie robocze, ciśnienie rozrywające oraz ciśnienie testowe.
   • Testy odporności na pulsację oraz elastyczność przy różnych temperaturach.

6. Zakres temperatur pracy: Typowo od -40°C do +100°C, co sprawia, że są odpowiednie do pracy w zróżnicowanych warunkach środowiskowych.

Zastosowania węży EN 857 2SC:

Węże zgodne z normą EN 857 2SC są używane w szerokim zakresie zastosowań przemysłowych, takich jak:

• Systemy hydrauliczne w maszynach budowlanych.
• Układy napędowe w pojazdach.
• Przemysł rolniczy i leśny.
• Maszyny przemysłowe oraz robotyka.

Jaka jest różnica między wężami 2SC a 2SN

Węże 2SC i 2SN są dwoma typami węży hydraulicznych, które różnią się głównie pod względem konstrukcji, elastyczności oraz wymagań instalacyjnych, mimo że oba typy mają podobne zastosowanie w systemach hydraulicznych o wysokim ciśnieniu. Oto najważniejsze różnice między nimi:

Konstrukcja i elastyczność:

• 2SC:
  • Węże 2SC mają cieńszą warstwę zewnętrzną, co sprawia, że są bardziej elastyczne i mogą być używane w instalacjach, gdzie wymagana jest większa elastyczność.
  • Dzięki cieńszej warstwie zewnętrznej, promień gięcia węży 2SC jest mniejszy niż w przypadku węży 2SN. Oznacza to, że można je łatwiej wyginać w ciasnych przestrzeniach, co czyni je bardziej wszechstronnymi tam, gdzie miejsce jest ograniczone.
• 2SN:
  • Węże 2SN mają grubszą warstwę zewnętrzną, co zwiększa ich odporność na uszkodzenia mechaniczne, ale jednocześnie zmniejsza ich elastyczność w porównaniu do węży 2SC.
  • Promień gięcia jest większy, co oznacza, że węże 2SN są menos elastyczne i wymagają więcej przestrzeni podczas montażu.

Zastosowanie:

• 2SC:
  • Węże 2SC są preferowane w zastosowaniach, gdzie wymagana jest większa elastyczność i możliwość instalacji w ciasnych miejscach, np. w maszynach rolniczych, leśnych lub budowlanych.
• 2SN:
  • Węże 2SN są bardziej odpowiednie w aplikacjach, gdzie priorytetem jest wytrzymałość na uszkodzenia mechaniczne, szczególnie w miejscach narażonych na intensywne ścieranie lub kontakt z twardymi powierzchniami. Znajdują zastosowanie w systemach hydraulicznych, gdzie promień gięcia nie jest tak istotny.

Grubość warstwy zewnętrznej:

• 2SC: Węże 2SC mają cieńszą zewnętrzną powłokę, co sprawia, że są bardziej kompaktowe.
• 2SN: Węże 2SN mają grubszą zewnętrzną powłokę, która lepiej chroni je przed uszkodzeniami zewnętrznymi, takimi jak przetarcia czy uderzenia.

Promień gięcia:

• 2SC: Mniejszy promień gięcia, co oznacza, że węże mogą być zginane w mniejszych odległościach bez ryzyka uszkodzenia.
• 2SN: Większy promień gięcia, co wymaga więcej przestrzeni do instalacji w porównaniu do węży 2SC.

Zakres ciśnienia:

• Oba rodzaje węży (zarówno 2SC, jak i 2SN) mają podobny zakres roboczych ciśnień i mogą być stosowane w systemach o wysokim ciśnieniu, jednak różnice wynikają głównie z warunków instalacyjnych, a nie z ciśnienia pracy.

Cena:

• Węże 2SC są zazwyczaj droższe ze względu na ich bardziej złożoną konstrukcję, która zapewnia większą elastyczność oraz bardziej kompaktowy profil.

Podsumowanie:

• 2SC: Bardziej elastyczne, cieńsza konstrukcja, mniejszy promień gięcia – idealne do ciasnych przestrzeni, bardziej kompaktowe, ale nieco droższe.
• 2SN: Grubsza konstrukcja, bardziej wytrzymałe na uszkodzenia mechaniczne, mniej elastyczne, ale tańsze i bardziej odporne na ścieranie.

Wybór między wężami 2SC a 2SN zależy głównie od specyficznych wymagań instalacyjnych oraz środowiskowych, takich jak potrzeba elastyczności czy odporność na uszkodzenia.
