Zakucia, końcówki do węży hydraulicznych

• Kliknij aby pobrać ściągę ( rodzaje końcówek do zaciskania węży hydraulicznych )
• Kliknij aby pobrać ściągę jak wyszukiwać końcówki ( rodzaje i kody końcówek podstawowych )
• Kliknij aby sprawdzić maksymalne ciśnienie robocze końcówek do zakuwania węży
• Moment dokręcenia końcówek do węży ( z jaką siłą dokręcać końcówki )

Armatura do zaciskania węży hydraulicznych

Oferujemy wszelkiego rodzaju końcówki ( potoczna nazwa : zakucia, okucia, zakuwki węża ) oraz tuleje zaciskowe ( oprawki ) przeznaczone do zakuwania wysokociśnieniowych węży hydraulicznych. W sprzedaży posiadamy końcówki metryczne, calowe, unf, flanszowe (kołnierzowe), oczkowe (banjo), KARCHER oraz wiele innych. W naszej ofercie obok zwykłych końcówek przeznaczonych do węży 1SN, 2SN, 4SP znajduje się również armatura 4SH INTERLOCK. Wszystkie końcówki oraz tuleje określane są mianem armatury do zaciskania węży hydraulicznych.

Końcówki do zakuwania węży hydraulicznych

Nasz sklep z hydrauliką siłową Końcówki nazywane potocznie zakuciami lub okuciami hydraulicznymi są elementem składowym każdego kompletnego ( zakutego ) węża hydraulicznego używanego do przenoszenia mocy w maszynach oraz urządzeniach. Końcówki węży określane są również mianem "króciec do węża"

Rodzaje końcówek do przewodów hydraulicznych :

• końcówki metryczne

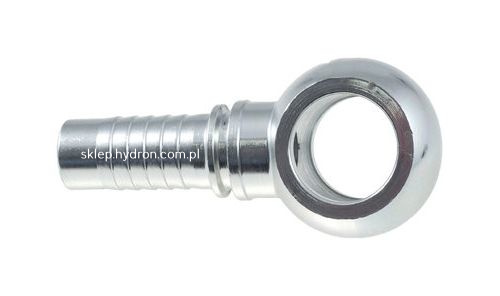

• końcówki oczkowe,
• końcówki z gwintami calowymi BSP,
• końcówki amerykańskie JIC, końcówki ORFS,
• końcówki STECKO przeznaczone do górnictwa
• końcówki do urządzeń myjących (Karcher )

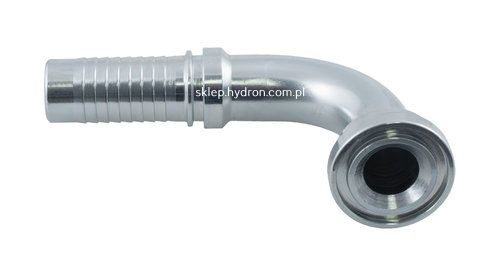

• końcówki flanszowe SAE ( SFL, SFS )
• końcówki typu Nissan, Toyota, Komatsu, JCB, CAT
• końcówki do gazu ( butli gazowych )
• końcówki do przewodów podnoszenia kabiny
• końcówki rurowe do spawania i łączenia pierścieniami
• końcówki do maszyn rolniczych, górniczych, leśnych
• końcówki do węży pneumatycznych
• końcówki do przewodów hamulcowych
• króćce do węży z gwintami wewnętrznymi
• króćce z gwintami zewnętrznymi

Dostępne w wykonaniu ze stali ocynkowanej lub nierdzewnej.

Rodzaje połączeń stosowanych w końcówkach do węży

• Gwinty metryczne ( DIN o stożku 24 stopni ) Najpopularniejszy typ połączeń występujący w Europie. Ten typ połączenia swoją nazwę wziął z niemiec : okucie 24 ° stożkowe DIN (Niemiecki Instytut Normalizacyjny) Całe połączenie opiera się na stożku 24stopni. Końcówka męska łączy się z żeńską na dopasowanych do siebie gniazdach. Połączenia metryczne występują w wersjach z oringiem lub bez. Okucia tego typu występują w wersji lekkiej L oraz wersji ciężkiej S ( w zależności od ciśnienia ) Wersja ciężka przeznaczona jest do wyższych ciśnień roboczych. Przykładowo końcówka męska P21 10 12L M18x1,5 ma wgłębienie przeznaczone na 12mm stożek - końcówka żeńska musi mieć stożek o tej samej wielkości aby połączenie było szczelne np. P51 10 12L m18x1,5. Ten typ końcówki identyfikujemy za pomocą określenia rozmiaru węża np. 10 , rozmiaru stożka 12L ( L oznacza wersję lekką LIGHT ), oraz gwintu M18x1,5. Przykłady końcówek z gwintami metrycznymi stożkowymi : DKOL, DKOS, CEL, CES. Zobacz również : Złącza i przyłącza metryczne

• Gwinty BSP. Gwinty BSP ( brytyjskie ) są bardzo powszechne w Europie i na całym świecie. Najczęściej spotykamy gwinty BSP równoległe na całej długości gwinty ( występują również gwinty stożkowe )  Połączenie w tego typu końcówkach uzyskujemy najczęściej na stożku ( gniazdo jest kuliste ). Zobacz również : adaptery, nyple calowe BSP

• SAE / JIC. Połączenie , które powstało w Ameryce Północnej ( końcówki tego typu nazywane są końcówkami amerykańskimi ) Na samym początku służyły do połączeń rurowych - rurę kielichowano na końcu oraz dodawano nakrętkę. Nazwa tego typu złączy wzieła się od Rady ds. połączeń JIC (Joint Industrial Council). Stożek w tego typu połączęń ma 37° końcówki okreslane są jaki kielich ( od charakterystycznego stożka , który przypomina lejek. Zobacz również : złącza JIC / UNF

• Gwinty NPTF Typ gwintu stosowany głównie w Ameryce Północnej. Gwint gwint rurowy stożkowy NPTF znajduje zastosowanie tam gdzie wymagane jest niezwykle wysokie ciśnienie ( np. pompy hydrauliczne itp ) połączenia NPTF, ze względu na swoją budowę potrafią przenosić naprawdę duże ciśnienia rzędu kilkuset bar nawet to kilku tysięcy. Uszczelnienie gwintów stożkowych dokonuje się przez coraz większy wcisk gwintów w miarę dokręcania złączki ( stożki zazębiają się.) Bardzo często używana jest również taśma teflonowa lub innego rodzaju szczeliwo w celu zapewnienia dobrego uszczelnienia wzdłuż grzbietów gwintów.

• Pozostałe mniej popularne typy połączeń :  Komatsu Metric 30° Flare, Japanese JIS 30° Flare Parallel Pipe Thread, French Metric Fittings, O-Ring Boss (ORB) Thread

Poczytaj więcej na temat końcówek do węży :

• rodzaje uszczelnień w końcówkach do zaciskania węży
• armatura do węży 4SH INTERLOCK
• symbole końcówek do węży hydraulicznych
• rodzaje tulejek zaciskowych do węży

Co to jest końcówka węża ?

Końcówka węży to element stosowany w instalacjach hydraulicznych, pneumatycznych i innych, umożliwiający połączenie dowolnego elastycznego węża z innymi elementami systemu, takimi jak złącza gwintowane, zawory, rozdzielacze czy pompy. Dzięki niej można zapewnić szczelność, trwałość i bezpieczeństwo przepływu dowolnego medium ( np. oleju hydraulicznego ), nawet w wymagających warunkach wysokiego ciśnienia. Końcówki do węży są kluczowym elementem instalacji, ponieważ umożliwiają łatwe i szybkie łączenie węży oraz przewodów z innymi komponentami systemu, bez ryzyka przecieków. Mogą być stosowane w wielu branżach, takich jak hydraulika siłowa, przemysł chemiczny, rolnictwo, pneumatyka czy transport.

Z jakich elementów składa się końcówka do węży ?

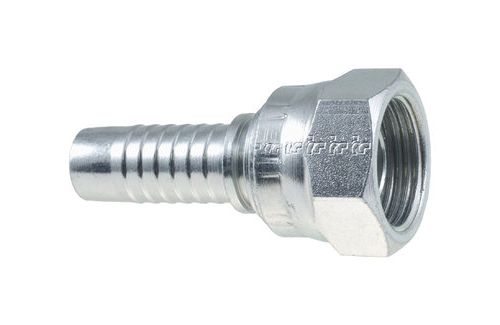

Na przykładzie końcówki DKOL (z gwintem metrycznym i stożkiem 24°), możemy wyróżnić następujące elementy: Korpus końcówki ( czasami nazywany króćcem węża ) To główna część końcówki, która jest wsuwana na wąż. Korpus posiada odpowiedni profil do zacisku węża oraz gwint lub stożek po drugiej stronie, umożliwiający połączenie z innymi elementami systemu (np. złączkami lub rozdzielaczami). W przypadku końcówki DKOL, korpus posiada stożek 24°, który współpracuje z gniazdem w złączce, zapewniając szczelność.

Nakrętka końcówki. Nakrętka służy do dokręcania końcówki do złączki lub innego elementu systemu. W końcówkach DKOL nakrętka jest przystosowana do gwintu metrycznego zgodnego z normą DIN 2353. W zależności od rodzaju końcówek gwintu mogą być metryczne, calowe BSP, UNF, ORFS ) Podkładka teflonowa : podkładką służy do utrzymywania nakrętki na korpusie. W niekórych końcówkach nakrętką jest zaciśnięta na korpusie.

Jak końcówka węża jest mocowana na wężu ?

Końcówka węża może być mocowana na dwa sposoby, w zależności od rodzaju instalacji, zastosowania i wymaganego ciśnienia : Zaciskanie na wężu za pomocą tulejek zaciskowych - Jest to najpopularniejszy sposób mocowania w hydraulice siłowej, która opiera się na wysokich ciśnieniach. Końcówka jest wsuwana na wąż, a następnie tulejka zaciskowa (tzw. oprawka węża) jest zaciskana za pomocą zakuwarki do węży. Takie połączenie zapewnia trwałość i szczelność nawet przy bardzo wysokim ciśnieniu. Drugim sposobem mocowania końcówki na wężu jest Mocowanie za pomocą obejmy węża (np. GBS) W instalacjach niskociśnieniowych lub tam, gdzie zakuwanie nie jest wymagane, końcówka węża może być mocowana za pomocą obejmy, takiej jak obejma typu GBS. Obejma jest dokręcana na zewnętrznej warstwie węża, co zapewnia odpowiedni docisk końcówki i zapobiega jej zsuwaniu się. Mocowanie na obejmy jest dozwolone tylko przy niskim ciśnieniu np. w wężach pneumatycznych oraz innych wężach niskociśnieniowych.

Dlaczego stosuje się końcówki do węży?

Końcówki do węży pełnią kilka kluczowych funkcji w systemach hydraulicznych i pneumatycznych: Zapewnienie szczelności - Końcówki gwarantują, że medium (np. olej hydrauliczny, woda czy sprężone powietrze) nie będzie wyciekać z instalacji, nawet pod wysokim ciśnieniem. Łatwe łączenie komponentów Dzięki różnym typom gwintów i standardów, końcówki umożliwiają szybkie połączenie węża z zaworami, złączkami lub rozdzielaczami. Zwiększenie bezpieczeństwa - Dobrze dobrana końcówka redukuje ryzyko rozszczelnienia instalacji, co mogłoby prowadzić do awarii lub wypadków. Dostosowanie do różnych typów instalacji Końcówki występują w wielu wariantach (końcówki proste metryczne, końcówki kolankowe calowe, końcówki flanszowe), dzięki czemu można je dopasować do każdej konfiguracji systemu.

Króciec na wąż – czyli końcówka węża

W świecie hydrauliki siłowej pojęcia takie jak "króciec na wąż", "króciec węża" czy "końcówka węża" często są używane zamiennie, choć dotyczą tego samego elementu. Króciec na wąż to kluczowy element układu hydraulicznego, który z jednej strony mocuje się na wężu za pomocą zakuwania lub za pomocą obejmy stalowej węża GBS , a z drugiej strony posiada gwinty umożliwiające połączenie z innymi komponentami. Rodzaje króćców w ofercie Hydron: Króćce z gwintami zewnętrznymi: Metryczne: Na przykład końcówki CEL, które są zgodne z normami metrycznymi i powszechnie stosowane w Europie. Calowe: Na przykład końcówki AGR, wyposażone w gwinty BSP, wykorzystywane w systemach międzynarodowych. Króćce z gwintami wewnętrznymi: Na przykład końcówki DKOL, które posiadają gwinty wewnętrzne i są wykorzystywane w układach metrycznych. Dlaczego warto znać różnicę? Dobór odpowiedniego króćca (lub końcówki) jest kluczowy dla szczelności i trwałości układu hydraulicznego. Zarówno typ gwintu (metryczny lub calowy), jak i rodzaj (zewnętrzny lub wewnętrzny) muszą być zgodne z pozostałymi elementami instalacji. Bez względu na nazwę – króciec czy końcówka – wszystkie te elementy pełnią tę samą rolę, umożliwiając połączenie węża z innym elementem. Sprawdź naszą ofertę i znajdź rozwiązanie idealnie dopasowane do Twoich potrzeb!

Zakucia hydrauliczne - zakuwki do węży

Armatura do węży hydraulicznych to zespół elementów, które umożliwiają łączenie i zabezpieczanie węży hydraulicznych w układach hydraulicznych. Są to specjalne komponenty ( końcówki + tuleje + złącza ), które mają kluczowe znaczenie dla prawidłowego działania układu hydraulicznego, zapewniając nie tylko odpowiednie połączenie węży, ale również uszczelnienie i ochronę. Armatura do zaciskania węży określana jest również jako zakuwki do węży czy końcówki do zaciskania węży. Armatura to nic innego jak końcówki i tuleje zaciskowe, które zaciskane są na przewodach hydraulicznych za pomocą prasy do zaciskania węży. Główne funkcje armatury do węży hydraulicznych to 1) połączenie węży: Armatura umożliwia łączenie dwóch lub więcej węży hydraulicznych, tworząc ciągłość przepływu cieczy roboczej w układzie. Są dostępne różne rodzaje armatury, takie jak końcówki, złączki, trójniki które są dopasowane do typu i rozmiaru węża. 2) uszczelnienie: Armatura jest odpowiedzialna za zapewnienie szczelności połączenia węży hydraulicznych.

Armatura do węży

Armatura do węży hydraulicznych jest dostępna w różnych rozmiarach, typach gwintów i materiałach, takich jak stal węglowa, stal nierdzewna. W zależności od wymagań aplikacji. Ważne jest, aby dobrać odpowiednią armaturę do konkretnego typu węża hydraulicznego i parametrów pracy układu, aby zapewnić niezawodne i bezpieczne funkcjonowanie układu hydraulicznego.

Podział armatury do węży :

• armatura standardowa ( pasuje na węże 1SN, 2SN, 4SP )
• armatura na węże 4SH ( INTERLOCK )

Podstawowy podział armatury do węzy ze względu na zastosowane gwinty :

• końcówki z gwintami metrycznymi
• końcówki z gwintami calowymi BSP ( brytyjskimi )
• końcówki z gwintami UNF / JIC ( amerykańskimi )

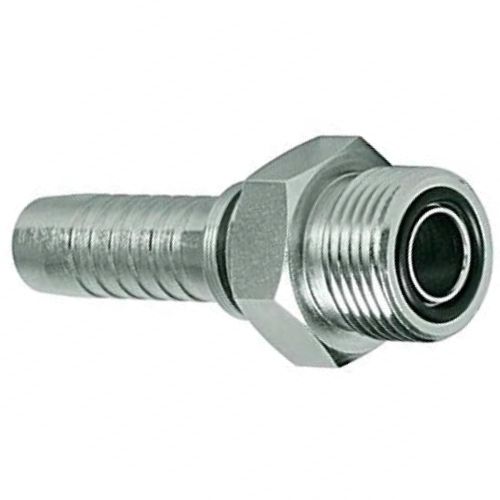

• końcówki z gwintami ORFS ( amerykańskimi )

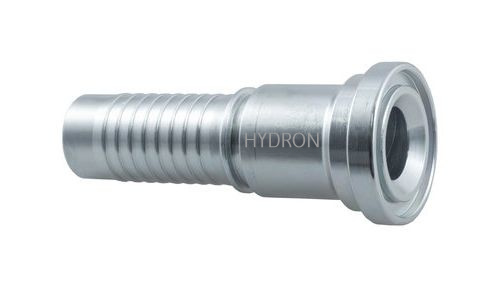

• końcówki flanszowe / kołnierzowe

Pełna oferta końcówek do węży

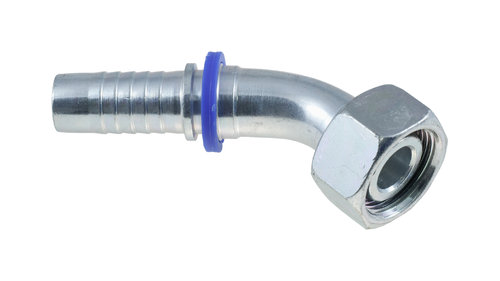

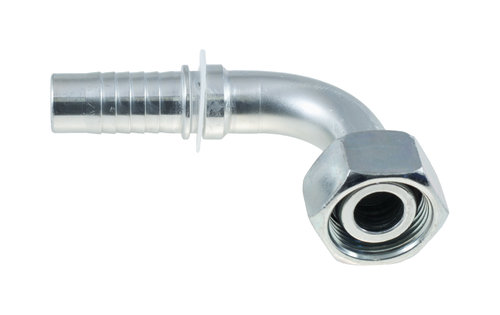

Armatura czyli końcówki do węzy mogą występować w wersji końcówek prostych, końcówek kolankowych 90 stopni, końcówek kolankowych 45 lub innych ( np 180 stopni )  W naszej ofercie znajduje się prawie 2000 pozycji końcówek do węży - posiadamy praktycznie wszystkie występujące typy, rozmiary i gwinty stosowane w różnego rodzaju wężach stosowanych nie tylko w hydraulice siłowej ale również w pneumatyce, centralnym smarowaniu i innych.

Końcówki hydrauliczne do węży

Końcówka hydrauliczna to element złączny stosowany w hydraulice siłowej, montowany na końcach przewodów (węży) hydraulicznych. Jej zadaniem jest trwałe połączenie węża z innym komponentem układu (np. pompą, siłownikiem czy rozdzielaczem) oraz zapewnienie szczelnego i wytrzymałego przesyłu cieczy pod wysokim ciśnieniem. Końcówki hydrauliczne zaciska się na wężach za pomocą tulei i prasy – proces ten znany jest jako zakuwanie węży hydraulicznych – co gwarantuje solidne osadzenie końcówki bez ryzyka wycieku oleju. Końcówki hydrauliczne są elementem składowym przewodów hydraulicznych, które znajdują zastosowanie w we wszystkich maszynach i urządzeniach wyposażonych w napęd hydrauliczny. Powszechnie występują w maszynach budowlanych (np. koparki, ładowarki), maszynach rolniczych (ciągniki, kombajny) oraz różnego rodzaju maszynach przemysłowych (prasy, linie produkcyjne itp.). W praktyce wszędzie tam, gdzie krąży olej pod wysokim ciśnieniem, elastyczne przewody łączy się z podzespołami właśnie za pomocą odpowiednich końcówek.

Rodzaje końcówek hydraulicznych

Istnieje wiele typów końcówek hydraulicznych dostosowanych do różnych standardów połączeń. Do najczęściej używanych należą końcówki gwintowane (z gwintami metrycznymi, calowymi BSP, UNF itp.), końcówki kołnierzowe (flanszowe), końcówki rurkowe oraz wiele innych specjalistycznych końcówek jak np. końcówki do węży myjek, końcówki WEO itd.

Zakucia do węży hydraulicznych

Zakucia kompletne do węży hydraulicznych. Zakucie = Końcówka węża + tulejka ( oprawka zaciskowa ). Okucia do węży hydraulicznych to potoczna nazwa na metalowe końcówki przeznaczone do zaciskania na elastycznych gumowych przewodach. Zakucie hydrauliczne kompletne składa się z końcówki do węża oraz tulejki czyli oprawki zaciskowej przeznaczonej do zaciskania na wężu końcówki. W poniższej kategorii znajdą Państwo zakucia kompletne czyli końcówka wraz z tulejką dedykowaną do konkretnego rodzaju węża. Posiadamy zakucia do węża 1SN węża jedno-oplotowego, 2SN węża dwuoplotowego, 4SP do węża cztero-oplotowego oraz zakucia specjalne do węży 4SH ( w wersji INTERLOCK na podwójny zamek )

Rodzaje zakuć hydraulicznych

Ze względu na rodzaj materiału wyróżniamy : okucia do węży hydraulicznej wykonane ze stali węglowej ( standard ), okucia wykonane ze stali nierdzewnej kwasoodpornej, okucia wykonane ze stali węglowej pokryte cynk-niklem. Wśród zakuć hydraulicznych wyróżniamy również podział ze względu na konieczność skórowania węża przed zakuciem i tak wyróżniamy :  zakucia standardowe ( bez skórowania węża ), zakucia 4SP wymagające skórowania zewnętrznego węża przed zaciśnięciem, zakucia INTERLOCK na podwójny zamek wymagające skórowania wewnętrznego oraz zewnętrznego. Kolejnym podziałem jest podział ze względu na zastosowane gwinty : zakucia metryczne, zakucia calowe brytyjskie BSP, zakucia amerykańskie czyli zakucia z gwintami dzik oraz orfs z płaskim uszczelnieniem. Istnieją również inne typu zakuć ( zakucia pozostałe ) wśród których wyróżnić można m.in :  zakucia skręcane ( stosowane między innymi w centralnym smarowaniu ), zakucia STECKO ( stosowane głównie w górnictwie ), zakucia specjalne system WEO ( czyli nowoczesny system połączenia na wtyk )

Zamów dowolne zakucie do węża w naszym sklepie

W sklepie internetowym HYDRON mogą państwo kupić dowolny typ zakucia czyli dowolny typ końcówki i przeznaczonej do zaciskania na wężach. Jeżeli nie znajdą Państwo konkretnego rozmiaru prosimy o kontakt z działek handlowym - chętnie pomożemy i uzupełnimy naszą ofertę.  Nasza oferta to ponad 2000 różnych pozycji okuć do węży wszelkiego typu, rozmiaru, gwinty, typu uszczelnień. +

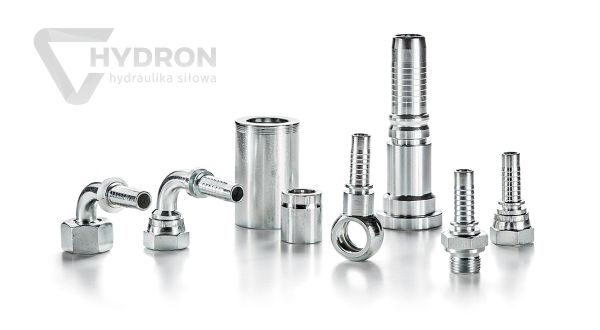

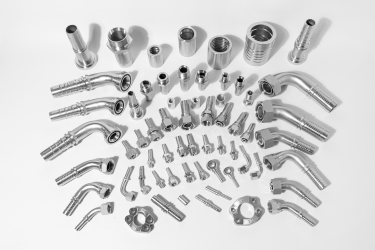

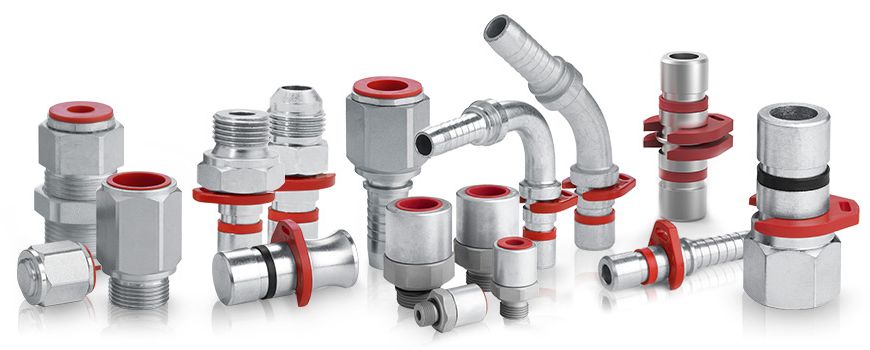

Galeria zdjęć : zakucia hydrauliczne, końcówki do zakuwania węży
