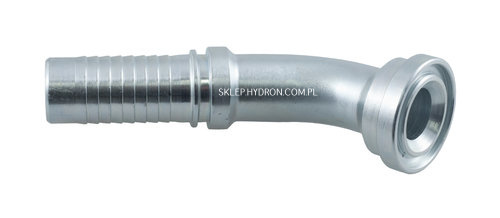

Końcówki flanszowe SAE 45° - SFL45°, SFS45°

Końcówki kołnierzowe pod kątem 45° stopni (C45)

Końcówki flanszowe inaczej nazywane końcówkami kołnierzowymi to grupa końcówek używanych przede wszystkim w maszynach budowlanych. Końcówki wystepują w wersjach SFL 45° ( 3000PSI ) oraz SFS 45° (6000 PSI)  Końcówki kołnierzowe posiadają płaskie uszczelnienie oraz rowek na specjalne uszczelnienie ( uszczelka NBR lub uszczelka poliuretanowa odporna na temperaturę o przekroju kwadratowym ) Końcówki flanszowe mocowane są za pomocą specjalnych obejm nazywanych połkołnierzami do flansz, które skręcamy nad kołnierzem końcówki. W Polsce końcówki flanszowse występują pod oznaczeniem C45. wykonanie : stal automatowa pokryta ocynkiem. Wszystkie oferowane końcówki standardowo z długą choinką (4SP ) W ofercie posiadamy również końcówki w wersji 4SH ( INTERLOCK na podwójny zamek ). Ten typ końcówek oznaczany jest w Polsce jako końcówki C42.

Czym są końcówki flanszowe SAE 45° ?

Końcówki flanszowe SAE 45° to kategoria końcówek hydraulicznych do węży umożliwiających łączenie węży z instalacjami hydraulicznymi pod kątem 45°. Dzięki swojej unikalnej konstrukcji znajdują zastosowanie w systemach wymagających zmiany kierunku przepływu medium przy jednoczesnym zachowaniu wysokiej szczelności i wytrzymałości. Do czego służy ten typ końcówki ? Końcówki SAE 45° są przeznaczone do: Tworzenia szczelnych połączeń w instalacjach wysokociśnieniowych. Zmiany kierunku przepływu medium pod kątem 45°, co pozwala na łatwiejsze prowadzenie węży w ograniczonych przestrzeniach. Redukcji naprężeń mechanicznych, co zwiększa trwałość instalacji. Końcówki tego typu są odporne na wibracje i obciążenia dynamiczne.

Gdzie stosowane są końcówki kolankowe SFL45, SFS45

Gdzie znajdują zastosowanie końćówki SFL45 oraz SFS90 ? Końcówki flanszowe kolankowe 45° znajdują szerokie zastosowanie w: Hydraulice siłowej: Systemy przemysłowe i mobilne w maszynach budowlanych, przemysłowych i rolniczych. Budownictwie: Ciężkie maszyny, takie jak koparki, ładowarki i dźwigi. Przemyśle ciężkim: Instalacje przesyłowe i układy hydrauliczne pracujące pod wysokim ciśnieniem. Energetyce: Systemy przesyłowe cieczy w turbinach i innych urządzeniach energetycznych.

Warianty końcówek flanszowych SAE 45°:

• SFL 45° – wersja lekka 3000 PSI: Przeznaczone do standardowych aplikacji hydraulicznych.
• SFS 45° – wersja ciężka 6000 PSI: Przystosowane do pracy w warunkach wysokiego ciśnienia i obciążeń dynamicznych.
• SUPERCAT 45° – końcówki z wyższym kołnierzem ( wysokość kołnierza )

Parametry techniczne:

• Materiał wykonania: Stal automatowa z ocynkowaniem.
• Typ uszczelnienia: Płaskie uszczelnienie Flat-Seal
• Czy wymaga dodatkowej uszczelki ? TAK specjalna uszczelka do flanszy
• Ciśnienie robocze: Do 3000 PSI (wersja lekka) i 6000 PSI (wersja ciężka).
• Dostępne rozmiary: Różne średnice kołnierzy dopasowane do standardowych węży hydraulicznych.
• Konstrukcja: Końcówki w kształcie kolanka o kącie zgięcia 45°, zakończone kołnierzem SAE
• Mocowanie kołnierza : montaż przy pomocy półkołnierzy i śrub.
