Złącza hydrauliczne JIC

wróć do : złączki hydrauliczne

Złączki hydrauliczne JIC

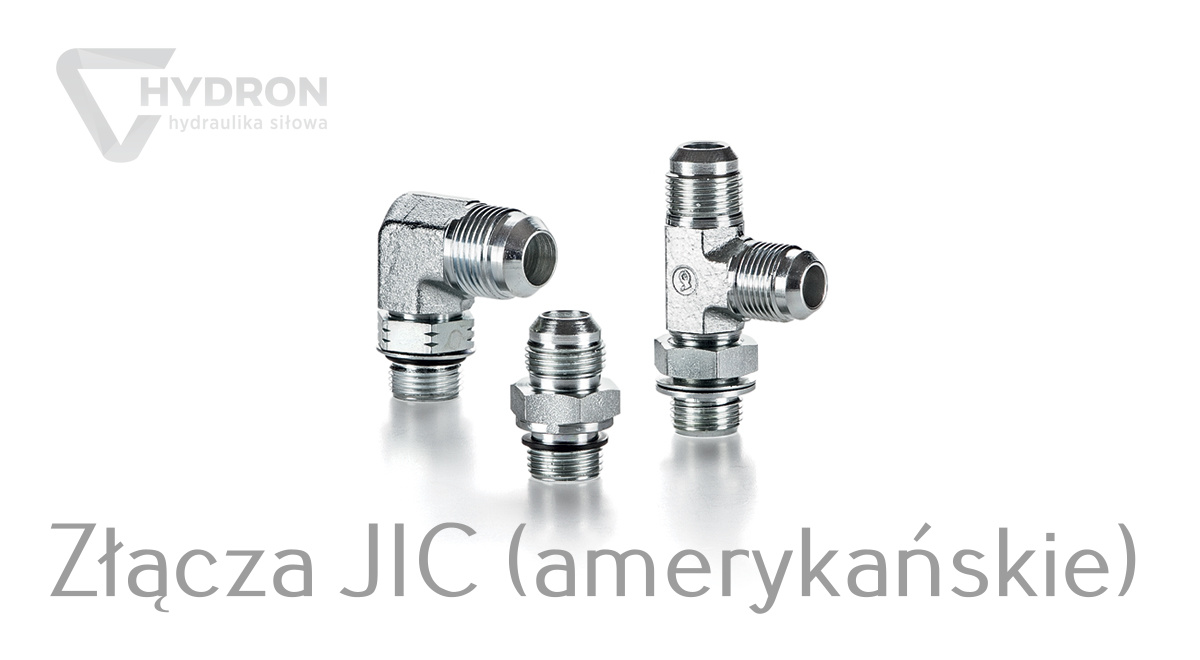

Złącza hydrauliczne JIC - UNF

Złączki wysokociśnieniowe JIC UNF

Złącza JIC (Joint Industry Council) z gwintem UNF (Unified National Fine) to standardowe elementy stosowane w układach hydraulicznych i pneumatycznych. Charakteryzują się stożkowym zakończeniem 37° oraz precyzyjnym gwintem drobnozwojnym UNF, co zapewnia niezawodność i szczelność połączeń. Złączki serii SAE J514 Sv. 74 ° wykorzystywane są głównie do połączeń hydraulicznych wysokociśnieniowych - gwinty UNF nazywane są potocznie gwintami "amerykańskimi". Złącza ze stożkiem 74 stopni zapewniają doskonały system uszczelnienia ( złącza zaprojektowane do pracy z ciśnieniem roboczym 350 bar. ) W ofercie posiadamy wszelkiego typu złącza JIC takie jak : złączki proste, grodziowe, złączki nakrętne, kolanka, trójniki, czwórniki, przyłączki, korki zaślepiające i inne. UNF = gwint calowy, zunifikowany, drobnozwojny, JIC = zewnętrzny gwint UNF. Pełen katalog złączy JIC znajduje się w zakładce katalogi

Sprawdź również :

Wymiary gwintów JIC UNF

Gwinty JIC są oznaczane rozmiarami w calach oraz posiadają dokładne specyfikacje, takie jak średnica zewnętrzna i liczba zwojów na cal (TPI). Poniżej przedstawiono typowe rozmiary gwintów JIC UNF:

Rozmiar gwintu Średnica zewnętrzna (mm) Skok gwintu (TPI)
7/16'' – 20 11,112 20
9/16'' – 18 14,288 18
3/4'' – 16 19,050 16
7/8'' – 14 22,225 14
1 1/16'' – 12 26,988 12
1 3/16'' – 12 30,162 12
1 5/16'' – 12 33,338 12
1 5/8'' – 12 41,275 12
1 7/8'' – 12 47,625 12

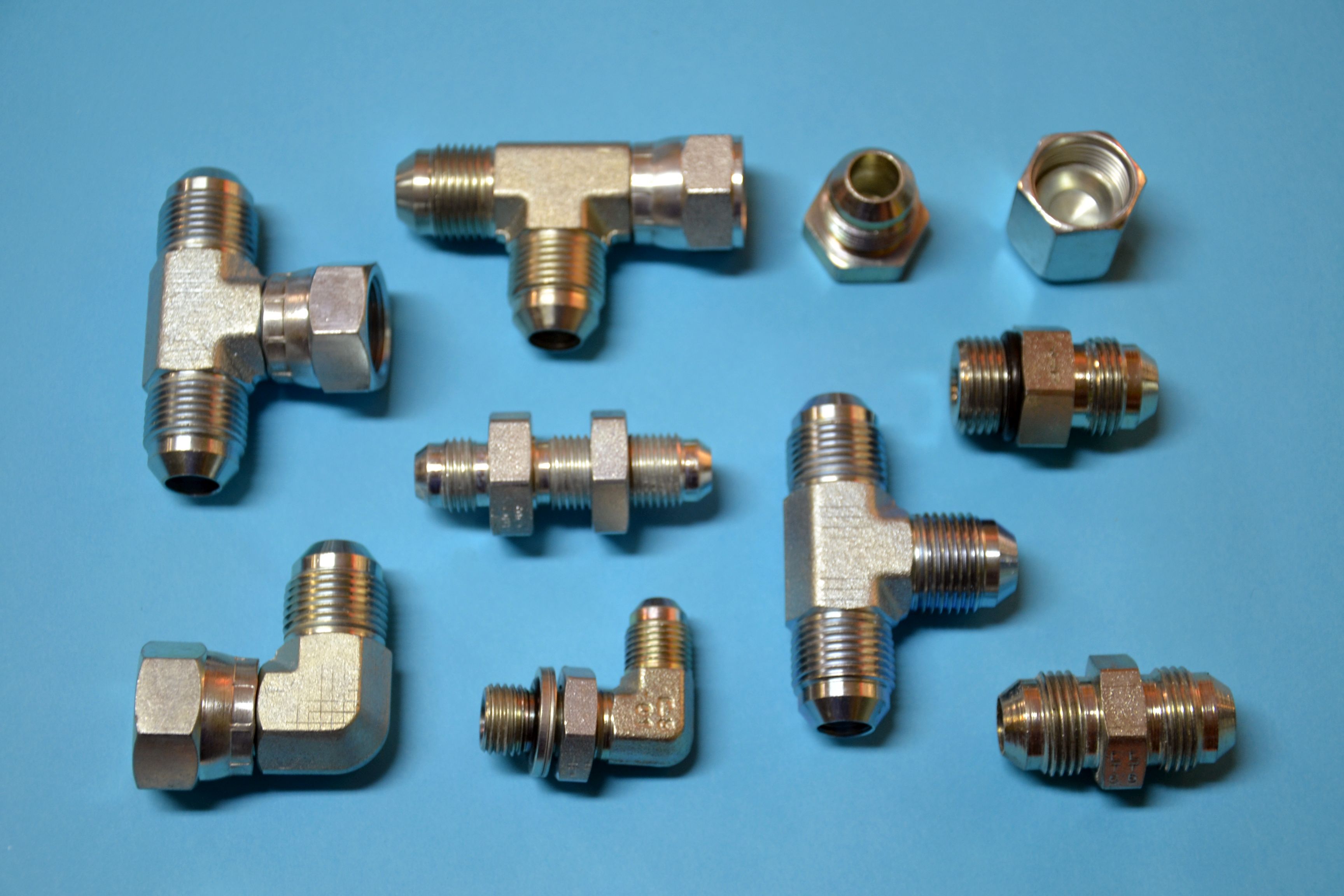

Przykład złączy z gwintami JIC / UNF

Złącza hydrauliczne JIC

Typoszereg złączek z gwintami JIC

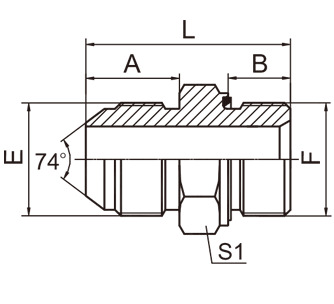

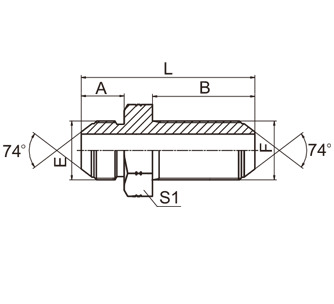

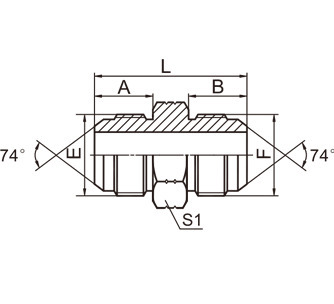

złączka prosta JIC przyłączka prosta BSP / JIC złączka grodziowa JIC

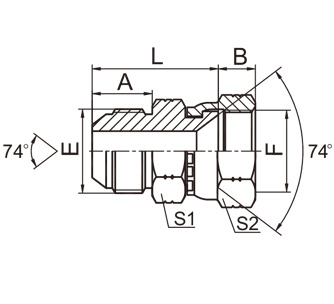

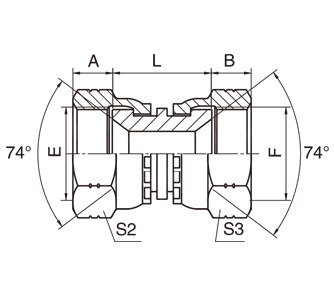

złączka prosta AA JIC złączka prosta AB JIC złączka kolankowa JIC

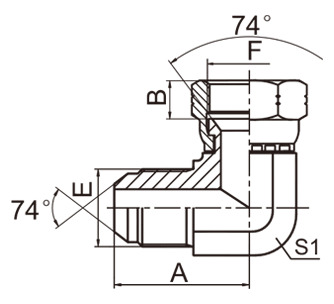

kolanko AB JIC kolanko BB 45 JIC przyłączka kolankowa

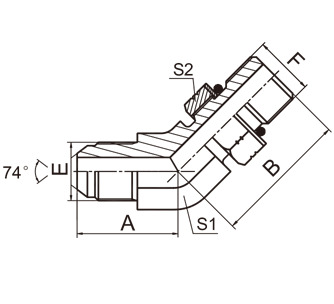

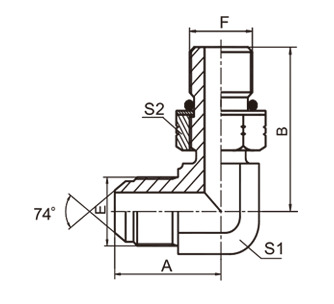

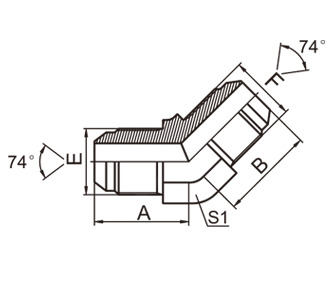

przyłączka kolankowa 45 przyłączka kolankowa 90 trójnik BBB JIC

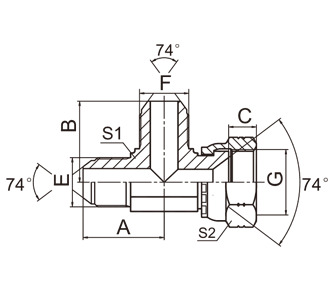

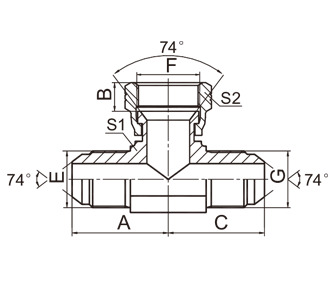

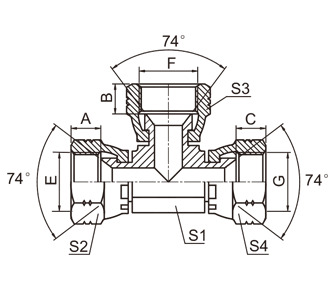

trójnik BAB JIC trójnik BBA JIC trójnik AAA JIC

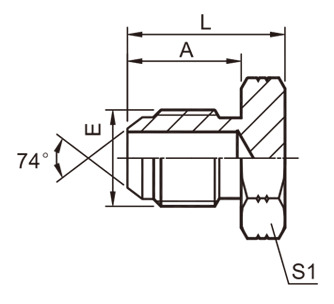

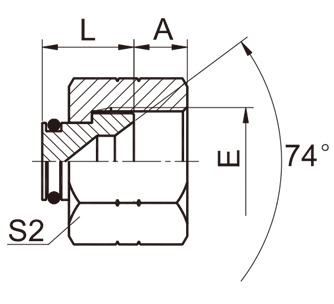

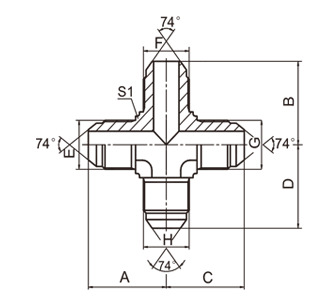

korek zaślepka AGJ JIC korek zaślepka DKJ UNF czwórnik BBBB JIC

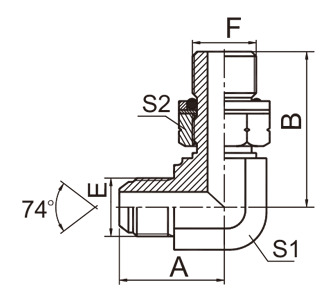

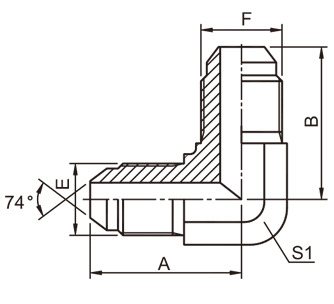

Przykład złączki kolankowej z gwintami JIC / UNF - stożek pod kątek 74 stopni.
