Złączki z gwintami metrycznymi

Przeczytaj koniecznie :

• typowe gwinty metryczne
• maksymalne ciśnienie złączek metrycznych
• rodzaje gwintów stosowanych w hydraulice siłowej
• zestaw sprawdzianów metrycznych

Złączki metryczne DIN 2353, ISO 8434 1

Złączki metryczne - produkowane zgodnie z normą ISO 8434-1 / DIN 2353. Cechą charakterystyczną złączek jest uszczelnienie na stożku 24°. Złączki DIN są najpopularniejszymi złączkami w Polsce. Złączki wykonywane według norm DIN ( normy zachodnioeuropejskie ) oraz normami PN ( normy krajowe ). Złączki przeznaczone m.in. do łączenia przewodów rurowych z przewodami elastycznymi ( montażu złączek można dokonać za pośrednictwem pierścienia zacinającego i nakrętki złącznej.) Typ złączek stosowany praktycznie w każdej gałęzi przemysłu. Standardowo złączki wykonane ze stali automatowej. Istnieje możliwość zamówienia złączek w wykonaniu ze stali nierdzewnej. W naszej ofercie posiadamy również inne typy złączy w tym. min. złącza calowe ( brytyjskie BSP), złącza z gwintami amerykańskimi oraz inne typy złączek

Rodzaje złączek metrycznych

Podstawowy typoszereg złączy metrycznych DIN ( złączki pod pierścień zacinający ) :

pierścień zacinający	nakrętka złączna	złączka prosta
złączka grodziowa	złączka AB	złączka AA
przyłączka AB	przyłączka prosta	złączka kolankowa
przyłączka kolankowa	kolanko AB	czwórnik

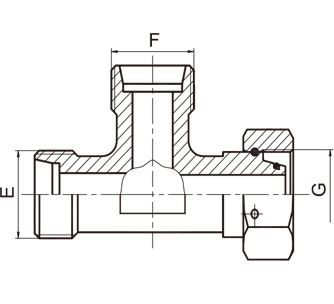

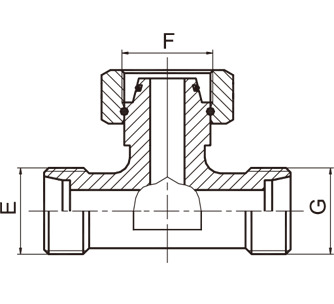

złączka trójnikowa	trójnik BAB	trójnik BBA

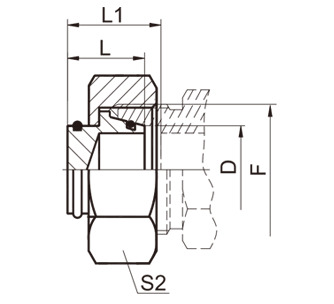

korek / zaślepka CEL	korek zaślepka DKOL	tuleja różnicowa

Złącza metryczne

Złącza wysokociśnieniowe metryczne DIN są jednymi z najpopularniejszych złączek w systemach hydraulicznych, zapewniającymi niezawodne i szczelne połączenia między różnymi elementami układu. Wykonane zgodnie z normą ISO 8434-1 / DIN 2353, charakteryzują się uszczelnieniem na stożku 24°, co gwarantuje wysoką szczelność i trwałość  połączeń. W ofercie dostępne są różne rozmiary złącz metrycznych, w tym: M8x1, M10x1, M10x1,5, M12x1, M12x1,5, M14x1,5, M16x1,5, M18x1,5, M20x1,5, M22x1,5, M24x1,5, M26x1,5, M27x1,5, M27x2, M30x1,5, M30x2, M33x2, M36x2, M42x2, M45x2, M48x2, M52x2. Złączki z gwintami metrycznymi są szeroko stosowane w różnych gałęziach przemysłu. Wykonanie zgodne z DIN oraz PN ( Polska Norma ) zapewnia łatwość integracji w istniejących systemach - złącza są kompatybilne.

Rodzaje złączek metrycznych :

• Pierścień zacinający: Element zapewniający szczelność połączenia poprzez zaciśnięcie na rurze.

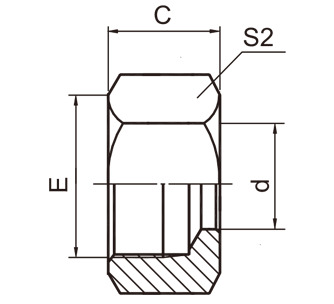

• Nakrętka złączna: Umożliwia skręcenie i zabezpieczenie połączenia.

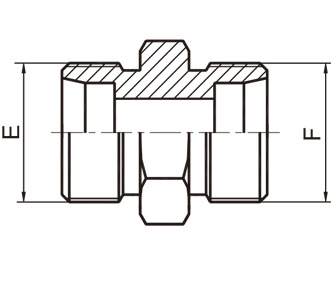

• Złączka prosta: Służy do łączenia dwóch przewodów w linii prostej.

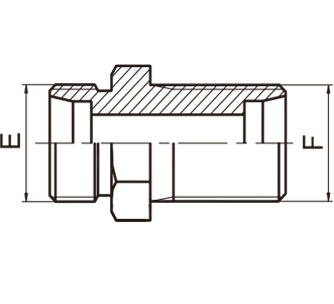

• Złączka grodziowa: Umożliwia przeprowadzenie przewodu przez przegrodę lub ścianę.

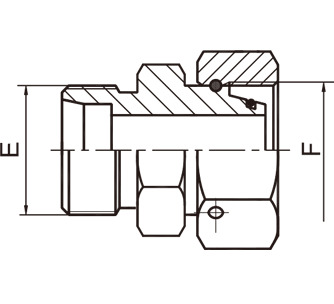

• Złączka AB: Posiada z jednej strony nakrętkę obrotową, a z drugiej gwint zewnętrzny.

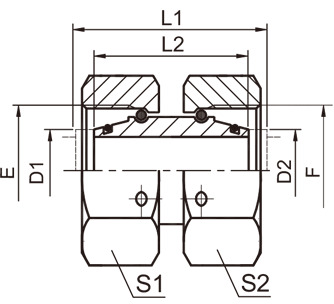

• Złączka AA: Wyposażona w dwie nakrętki obrotowe, umożliwiające elastyczne połączenia.

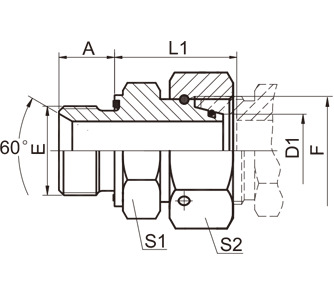

• Przyłączka AB: Służy do łączenia przewodów z różnymi gwintami.

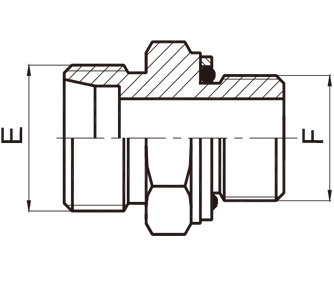

• Przyłączka prosta: Umożliwia połączenie przewodu z innym elementem układu.

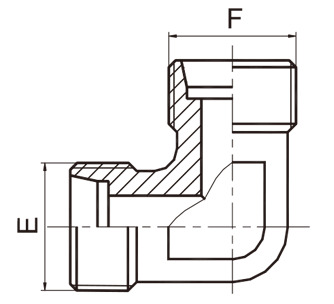

• Złączka kolankowa: Pozwala na zmianę kierunku przewodu pod kątem 90°.

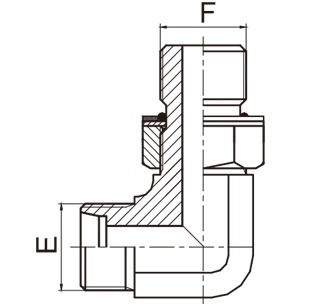

• Przyłączka kolankowa: Umożliwia połączenie przewodu pod kątem z innym elementem.

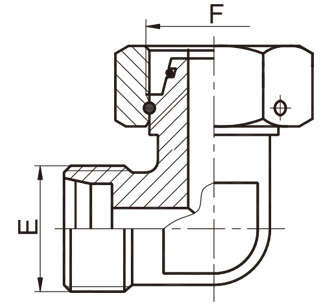

• Kolanko AB: Złączka kolankowa z nakrętką obrotową i gwintem zewnętrznym.

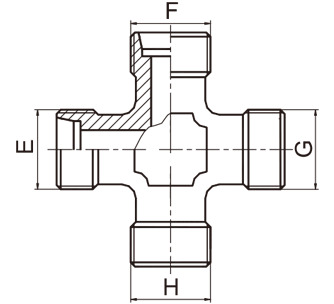

• Czwórnik: Umożliwia rozgałęzienie przewodu w czterech kierunkach.

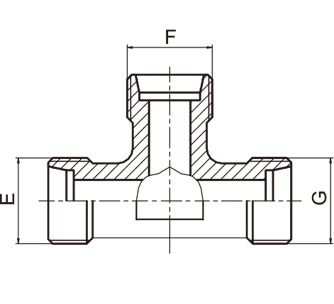

• Złączka trójnikowa: Pozwala na rozgałęzienie przewodu w trzech kierunkach.

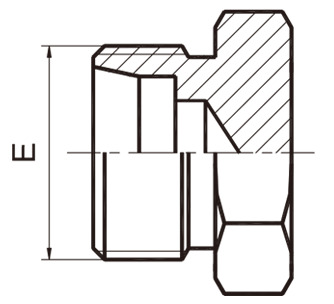

• Korek / zaślepka: Służy do zamknięcia nieużywanego otworu w układzie.

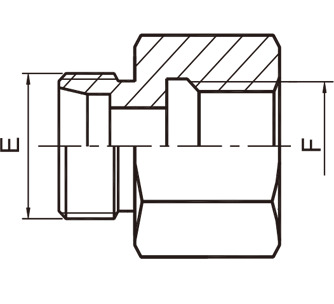

• Tuleja różnicowa: Umożliwia kompensację różnic w średnicach przewodów.

Złącza hydrauliczne według normy DIN 2353

Norma DIN 2353 dotyczy złączek rurowych stosowanych w instalacjach hydraulicznych i pneumatycznych. Jest to standard międzynarodowy, który określa wymagania techniczne, wymiary, materiały oraz metody montażu złączek hydraulicznych z pierścieniem zacinającym.

Zakres normy DIN 2353

Norma obejmuje:

1. Typy połączeń:

   • Złączki proste, kolankowe, trójnikowe i czwórnikowe.
   • Złączki do łączenia rur o średnicach od 4 mm do 42 mm.
   • Możliwość przyłączania elastycznych węży z końcówkami kompatybilnymi z gniazdami 24°.

2. Budowa połączeń:

   • Uszczelnienie opiera się na pierścieniu zacinającym, który w trakcie montażu wcina się w rurę i tworzy trwałe oraz szczelne połączenie.
   • Dodatkowo, złączki mogą posiadać uszczelnienia miękkie, takie jak O-Ring, aby zwiększyć szczelność.

3. Materiały:

   • Stal węglowa z powłoką antykorozyjną (np. ocynkowaną galwanicznie).
   • Stal nierdzewna (AISI 316) dla zastosowań w środowiskach agresywnych (np. w przemyśle chemicznym lub morskim).
   • Mosiądz (rzadziej stosowany, głównie w pneumatyce lub instalacjach niskociśnieniowych).

4. Ciśnienia robocze:

   • Seria LL (bardzo lekka): do niskich ciśnień, stosowana w pneumatyce i chłodnictwie.
   • Seria L (lekka): ciśnienia do 250 bar.
   • Seria S (ciężka): do 630 bar.

Typowe zastosowania

• Hydraulika siłowa: maszyn budowlanych, rolniczych i przemysłowych.
• Przemysł chemiczny: systemy transportu mediów agresywnych.
• Przemysł morski: odporne na korozję połączenia w układach hydraulicznych.
• Pneumatyka: instalacje niskociśnieniowe i sprężonego powietrza.

Podstawowe elementy połączenia DIN 2353

• Złączka z gniazdem 24° – stożek gniazda zapewnia szczelność.
• Pierścień zacinający – wgryza się w rurę podczas montażu, zapewniając trwałość.
• Nakrętka złączna – dociska pierścień i rurę do gniazda złączki.

Normy pokrewne i zgodność

• Norma DIN 2353 jest ściśle powiązana z ISO 8434-1, która rozszerza jej zasięg na poziomie międzynarodowym.
• Uwzględnia standardy ciśnienia i bezpieczeństwa zgodne z wymaganiami branży hydraulicznej.

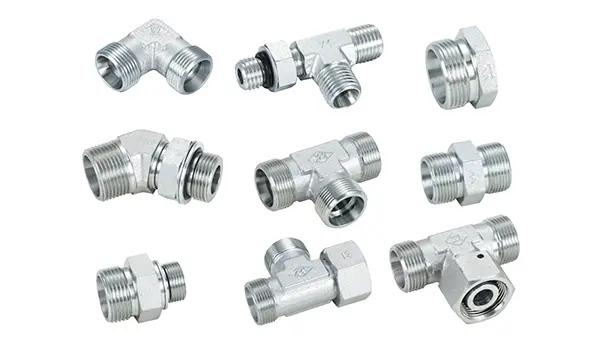

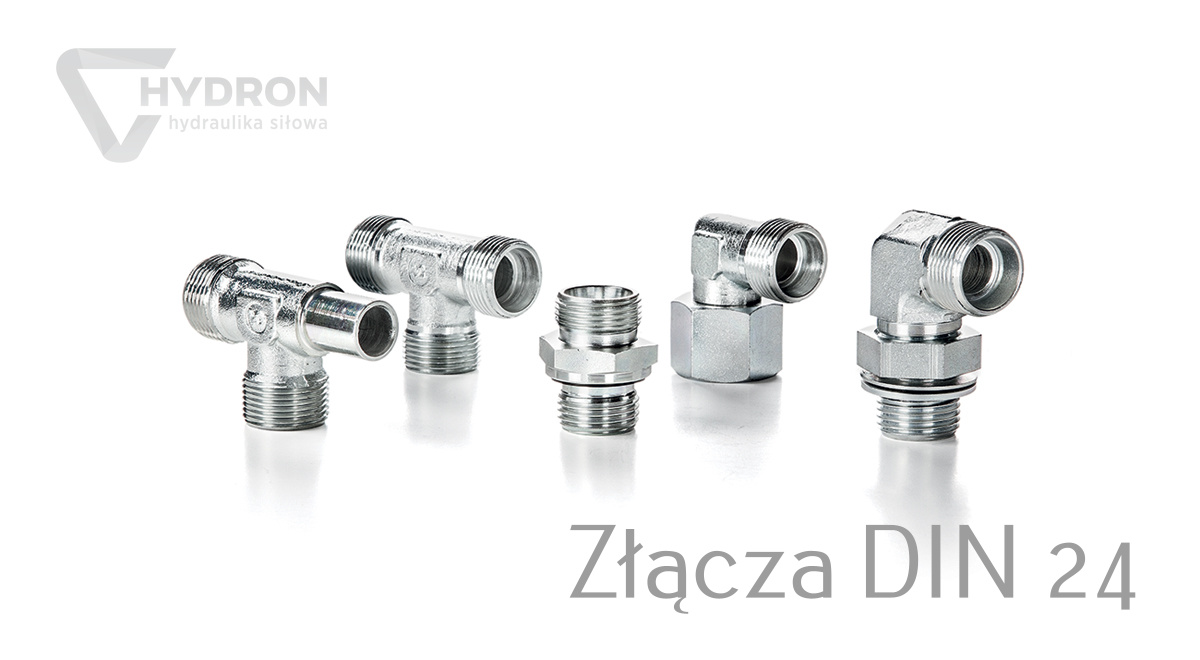

przykład złączek metrycznych
