Przyłącza, przyłączki hydrauliczne proste

Przyłącza proste gwintowane do hydrauliki siłowej, przyłącza z uszczelką

Standardowo przyłączki proste z jednej strony posiadają gwint zewnętrzny bez stożka ( strona przyłączeniowa ), która jest wkręcana pod blok, w zawór, rozdzielacz lub inny element, z drugiej strony gwint zewnętrzny ze stożkiem do przykręcenia węża hydraulicznego. Wykonane ze stali automatowej pokryte warstwą ocynku. Na zamówienie posiadamy również przyłączki ze stali nierdzewnej ( kwasoodporne )

Czym są przyłączki proste ?

Przyłączki proste to elementy złączne stosowane w hydraulice siłowej, które umożliwiają bezpieczne i szczelne łączenie przewodów hydraulicznych z różnymi komponentami systemu, takimi jak korpusy zaworów, pompy czy rozdzielacze. Dzięki prostocie konstrukcji i wysokiej jakości wykonania, przyłączki te są niezawodnym wyborem w różnorodnych zastosowaniach przemysłowych i mobilnych. Co ciekawe w nowoczesnych przyłączkach hydraulicznych stosuje się stożki, dzięki czemu elementy te można zastosować jako przyłącze ( do przyłączenia ) lub jako złączka do łączenia przewodów hydraulicznych.

Rodzaje stosowanych przyłączek prostych

Przyłączki mogą występować w kilku wersjach :

Przyłącze z uszczelką ED	Złączka / Przyłączka	Przyłączka (stary typ)
+ nie wymaga dodatkowego uszczelnienia	- wymaga podkładki met-gum + możliwe zastosowanie jako złączka	- wymaga podkładki met-gum

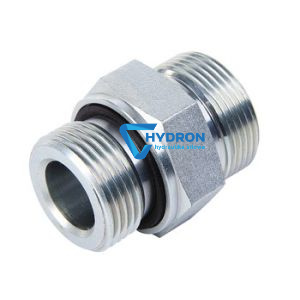

Przyłączki proste z uszczelką ED

Najnowszy i zarazem najpopularniejszy typ przyłączek prostych dostępnych na rynku. Ten typ posiada specjalne podtoczenie oraz uszczelkę o przekroju kwadratowym , wystarczy dokręcić kluczem aby uzyskać doskonałe szczelne połączenie. Na rynku pojawiły się przyłączki z uszczelką w postaci oringa ( zwykły oring ), które nie dają tak dobrego uszczelnienia jak uszczelki ED o przekroju kwadratowym. To tej przyłączki nie musimy stosować żadnego dodatkowego uszczelnienia.

Przyłączka prosta GE-R-ED

Przyłączka prosta GE-R-ED to kluczowy element układów hydrauliki siłowej, łączący końcówkę z gwintem zewnętrznym calowym BSPP z końcówką EO ze stożkiem 24°. Dzięki zastosowaniu fabrycznego, miękkiego uszczelnienia Eolastic ED (ISO 1179), złączka ta gwarantuje stuprocentową szczelność i eliminuje ryzyko wycieków płynu roboczego nawet w warunkach wysokich ciśnień i silnych wibracji.

W zależności od wymagań instalacji, złączki GE-R-ED dostępne są w trzech klasach ciśnieniowych: szereg bardzo lekki (LL), lekki (L) oraz ciężki (S). Standardowe wykonanie to odporna na korozję stal ocynkowana (przyrostek CF), jednak w ofercie znajdują się również wersje ze stali nierdzewnej (71) oraz mosiądzu (MS). Produkty dostarczane są w konfiguracji OMD (korpus bez nakrętki i pierścienia), co pozwala na optymalne dopasowanie do budowanego rurociągu. Wybierz sprawdzone przyłączki GE-R-ED i zapewnij bezawaryjną pracę swoich maszyn!

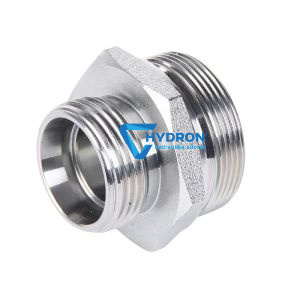

Złączki / przyłączki

Przyłączki oznaczone tego typu nazwą informują nas, że elementy te mają podwójne zastosowanie : 1) mogą być stosowane jako zwykłe przyłączki ( niezbędne jest zastosowanie podkładki metalowo gumowej lub miedzianej ) Drugim zastosowaniem jest zastosowanie jako zwykłej złączki ( ten element posiada z obu stron gwint oraz stożek ) np. do łączenia węży hydraulicznych. Elementy tego typu posiadają zazwyczaj większy sześciokąt ( większy niż zwykłe złączki ) dzięki czemu można zastosować do nich podkładki uszczelniające, metalowo-gumowe lub miedziane.

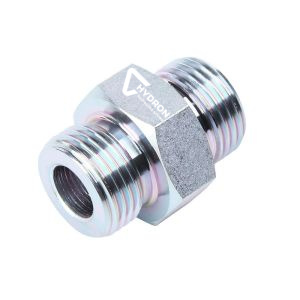

Przyłączki

Przyłączki zwykłe. Przyłączki starego typu z jednej strony bez stożka ( bez uszczelki ) z drugiej strony gwint zewnętrzny ze stożkiem. Od strony przyłączeniowej konieczne jest zastosowanie podkładki metalowo gumowej lub uszczelki miedzianej. Dawniej wszystkie przyłączki produkowane były w tym typie. Ten typ przyłączek prostych produkowany według POLSKIEJ NORMY i występuje pod nazwą : KORPUS PRZYŁĄCZKI PROSTEJ( PN-65/M-73140). Istnieje możliwość zamówienia kompletu wg PN-65 M-73126 : Wersja A –  Korpus przyłączki prostej + pierścień zacinający + nakrętka lub Wersja B –  Korpus przyłączki prostej + końcówka kulista + nakrętka.

Gdzie stosuje się przyłącza proste gwintowane ?

Przyłączki proste są powszechnie stosowane w instalacjach hydraulicznych, zapewniając trwałość i szczelność w wymagających środowiskach. Przyłączki stosuje się przede wszystkich w branży wykorzystującej hydraulikę siłową. Przyłącza znajdują zastosowanie również w branżach : Przemysł ciężki: Systemy hydrauliczne w maszynach budowlanych i przemysłowych, Przemysł chemiczny: Rurociągi i instalacje przesyłowe dla mediów agresywnych, Transport: Układy hydrauliczne pojazdów ciężarowych i maszyn rolniczych. Energetyka: Instalacje olejowe i wodne w elektrowniach.

Parametry techniczne przyłączy prostych

• Materiał wykonania: Stal węglowa, stal nierdzewna AISI 316
• Powłoka ochronna: Cynkowanie standardowe, Zn-Ni,
• Typ gwintów: metryczne, BSP, UNF, ORFS
• Zakres ciśnienia: do 630 bar.
• Normy: DIN 2353, ISO 8434-1, SAE J514.

Różne wersje przyłączy hydraulicznych

Przyłączki proste są dostępne w wielu odmianach :

• Z uszczelnieniem ED: Elastomerowe o-ringi dla lepszej szczelności.
• Z metalową krawędzią uszczelniającą: Do zastosowań wysokociśnieniowych i precyzyjnych.
• Wersje redukcyjne: Umożliwiają połączenie przewodów o różnych średnicach i różnych gwintach
