Typowe gwinty metryczne
Koniecznie sprawdź również :
- jak zmierzyć gwint
- jak zmierzyć skok gwintu
- tabela doboru gwintów
- podstawowe złącza metryczne
- rodzaje gwintów stosowanych w hydraulice siłowej
Typowe gwinty metryczne występujące w hydraulice siłowej
Końcówki i złącza do niskiego, średniego i wysokiego ciśnienia
W przypadku hydrauliki siłowej gwinty metryczne rozpoczynają się od rozmiaru M10x1 a kończą na M52x2. Gwinty metryczne są najpopularniejszym typem gwintów występujących w Polsce ( Europie Środkowo-Wschodniej ) Jeżeli chodzi o branży hydrauliki siłowej wyróżniamy końcówki do węzy z gwintami metrycznymi ( gwinty wewnętrzne oraz zewnętrzne ) a także złącza metryczne wysokociśnieniowe ( różne typy ). Oferowane przez nas złącza gwintowane z gwintami metrycznymi nadają się do każdego rodzaju połączeń ( niskiego, średniego i wysokiego ciśnienia ( do kilkuset bar ) Sprawdź również temat związany z maksymalnym ciśnieniem roboczym złączy z gwintami metrycznymi oraz maksymalne ciśnienie końcówek z gwintami metrycznymi
Typ uszczelnienia
W hydraulice gwinty metryczne spotkać można z uszczelnieniem na stożku 24 stopnie ( najpopularniejszy typ uszczelnienia ) ponadto występują końcówki z gwintami metrycznymi oraz uszczelnieniem płaskim elementy bez stożka jak np mufki gwintowane metryczne, korki gwintowane metryczne, przeciwnakrętki metryczne.

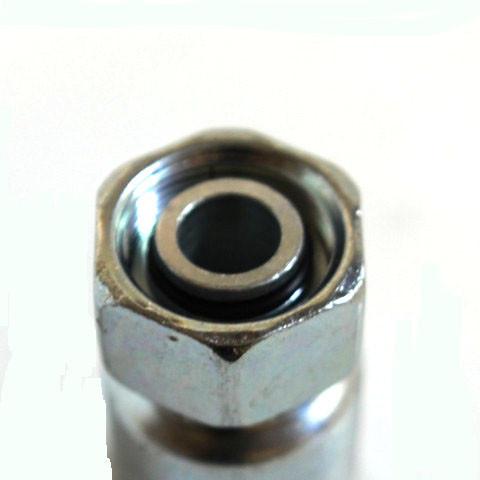

przykład końcówek metrycznych z uszczelnieniem stożkowym 24 stopnie
końcówka CEL ( gwint zewnętrzny metryczny ze stożkiem 24 stopni )

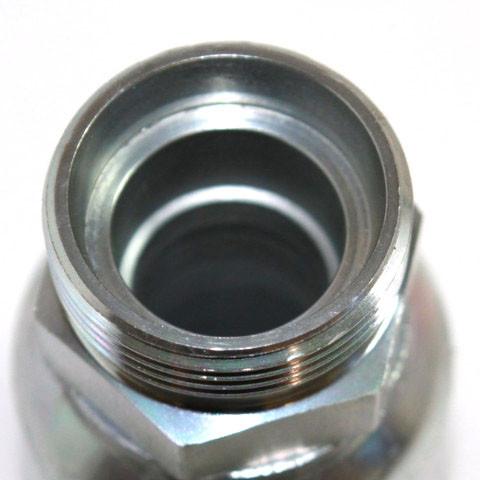

końcówki DKOL ( gwint wewnętrzny metryczny ze stożkiem 24 stopni )

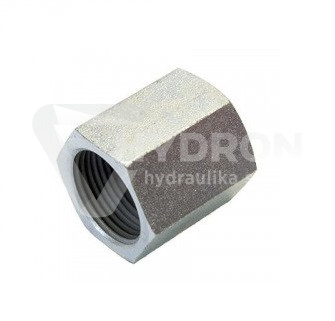

przykład mufki gwintowanej metrycznej bez stożka

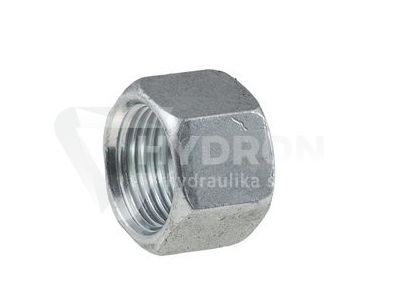

przykład nakrętki złącznej z gwintem metrycznym
Standardowe gwinty metryczne
Standardowe = typowe, najpopularniejsze i cały czas dostępne w naszej ofercie.
- M10x1,5
- M10X1
- M12X1
- M12X1,5
- M14X1,5
- M16X1
- M16X1,5
- M18X1,5
- M20X1,5
- M22X1,5
- M24X1,5
- M26X1,5
- M27X1,5
- M27X2
- M30X1,5
- M30X2
- M33X1,5
- M33X2
- M36X2
- M42X2
- M45x2
- M52x2
Jak wyszukać element o konkretnym gwincie ?

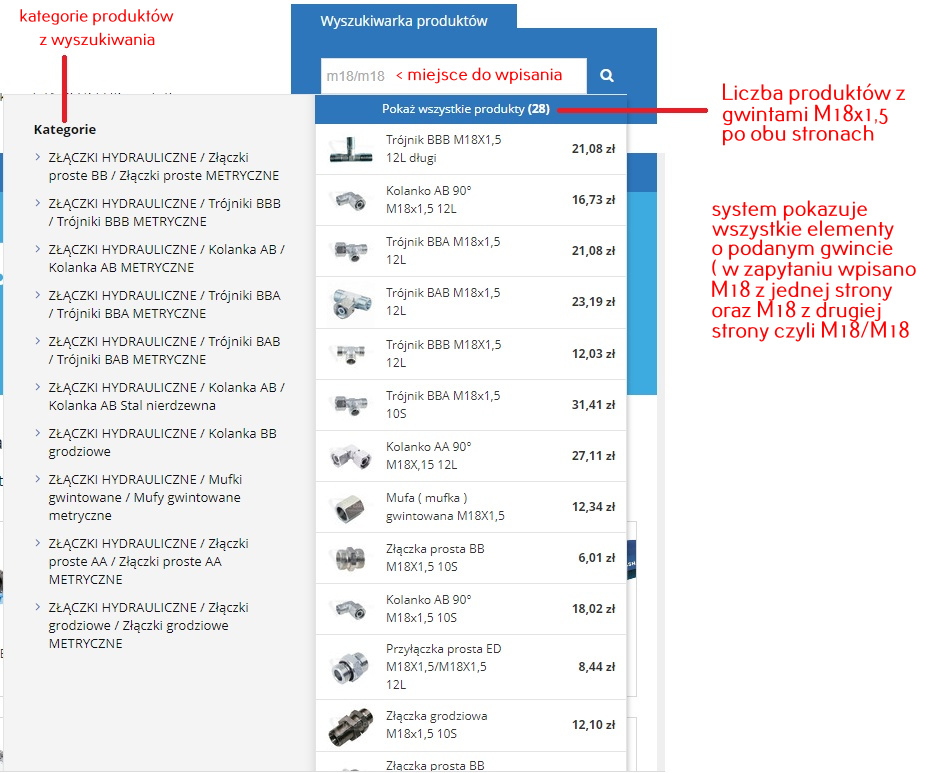

Aby wyszukać konkretny gwint wystarczy wpisać w wyszukiwarkę w prawym górnym rogu skrót gwintu np m18/m18
Gwinty metryczne tabela
Wymiary gwintów metrycznych
Gwint | Opis | Skok (MM) |
Basic Major Diameter (Gwint zewnętrzny) |
Basic Minor Diameter (Gwint wewnętrzny) |
M1 | M1x0.25 | 0.25 | 0.982 | 0.729 |
M2 | M2x0.4 | 0.4 | 1.981 | 1.567 |
M3 | M3x0.5 | 0.5 | 2.980 | 2.459 |
M4 | M4x0.7 | 0.7 | 3.978 | 3.242 |
M5 | M5x0.8 | 0.8 | 4.976 | 4.134 |
M6 | M6x1 | 1 | 5.974 | 4.917 |
M7 | M7x1 | 1 | 6.974 | 5.917 |
M8 | M8x1.25 | 1.25 | 7.972 | 6.647 |
M9 | M9x1.25 | 1.25 | 8.972 | 7.647 |
M10 | M10x1.5 | 1.5 | 9.968 | 8.376 |
M12 | M12x1.75 | 1.75 | 11.970 | 10.106 |
M14 | M14x2 | 2 | 13.960 | 11.835 |
M16 | M16x2 | 2 | 15.960 | 13.835 |
M18 | M18x2.5 | 2.5 | 17.960 | 15.294 |
M20 | M20x2.5 | 2.5 | 19.960 | 17.294 |
M22 | M22x2.5 | 2.5 | 21.960 | 19.294 |
M24 | M24x3 | 3 | 23.950 | 20.752 |
M27 | M27x3 | 3 | 26.950 | 23.752 |
M30 | M30x3.5 | 3.5 | 29.950 | 26.211 |
M33 | M33x3.5 | 3.5 | 32.970 | 29.211 |
M36 | M36x4 | 4 | 35.940 | 31.670 |
M39 | M39x4 | 4 | 38.940 | 34.670 |
M42 | M42x4.5 | 4.5 | 41.940 | 37.129 |
M45 | M45x4.5 | 4.5 | 44.940 | 40.129 |
M48 | M48x5 | 5 | 47.930 | 42.587 |
M52 | M52x5 | 5 | 51.930 | 46.587 |
M56 | M56x5.5 | 5.5 | 55.930 | 50.046 |
