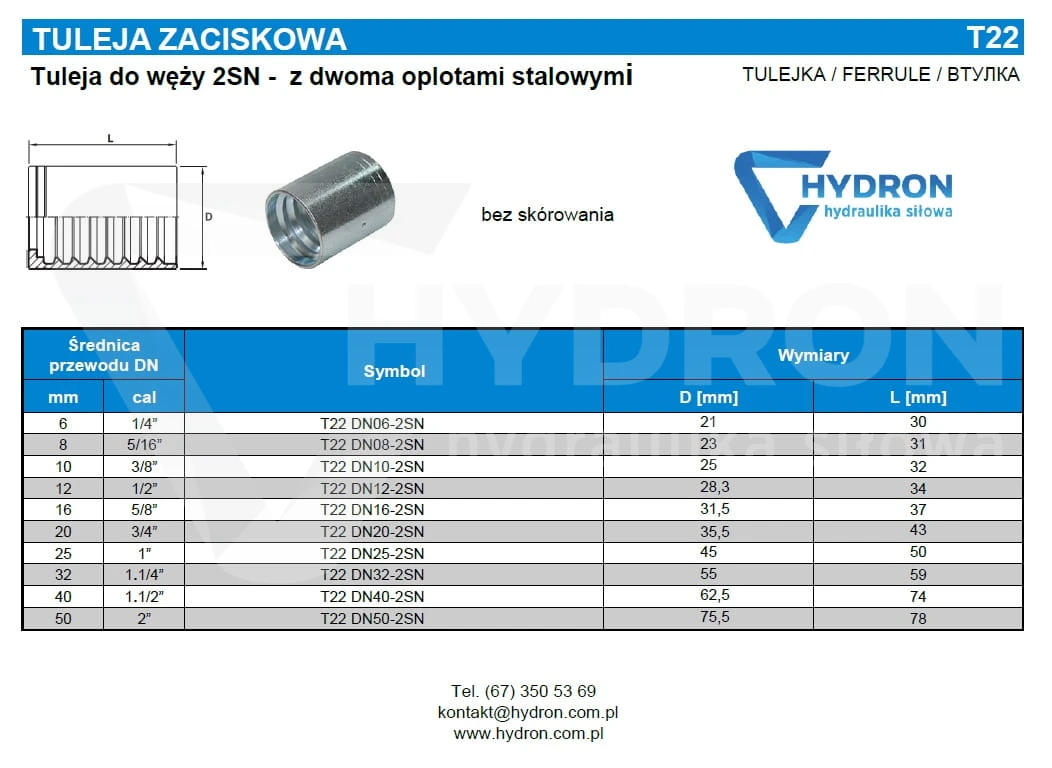

Tuleja zaciskowa na wąż DN13 2SN
5
Opis
Tuleja przeznaczona do węży 2SN ( dwuoplotowych )
Wymiar zamka na tulejce : 18.6+0.1
Średnica
zewnętrzna : 28,3
Długość całkowita : 34mm
Średnica wewnętrzna :
22,9mm
|
KOD PART NO. |
WĄŻ (DN) |
PRZEPŁYW (DASH) |
WYMIAR (D) DIMENSIONS (D) |
WYMIAR (L) DIMENSIONS (L) |
|
00210-03 |
5 |
3 |
20.6 |
27 |
|
00210-04 |
6 |
4 |
22.2 |
30 |
|
00210-05 |
8 |
5 |
23 |
31 |
|
00210-06 |
10 |
6 |
25 |
32 |
|
00210-08 |
12 |
8 |
28.3 |
34 |
|
00210-10 |
16 |
10 |
31.5 |
37 |
|
00210-12 |
20 |
12 |
35.5 |
43 |
|
00210-16 |
25 |
16 |
45 |
50 |
|
00210-20 |
32 |
20 |
55 |
59 |
|
00210-24 |
38 |
24 |
62.5 |
74 |
|
00210-32 |
51 |
32 |
75.5 |
78 |
